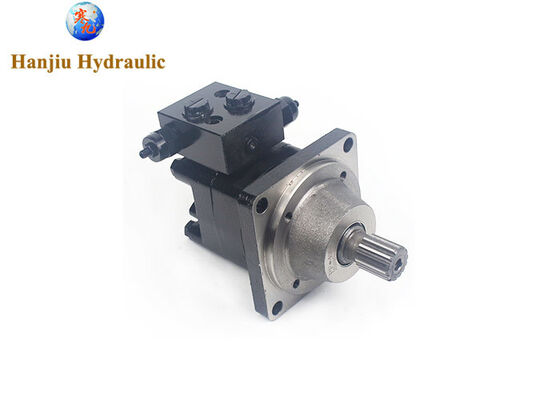

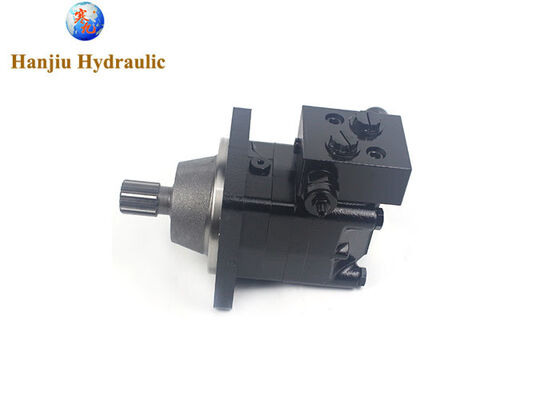

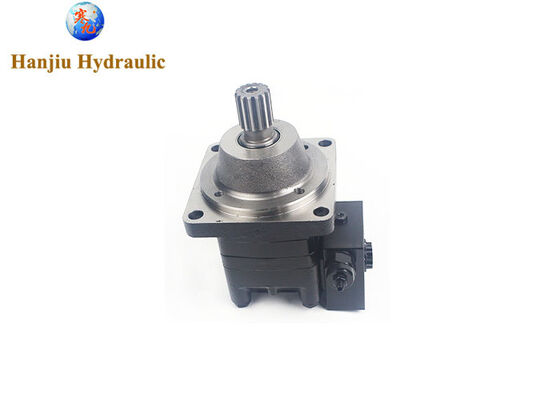

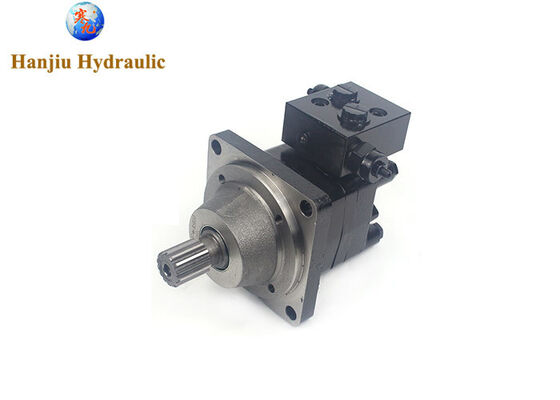

Motore idraulico a bassa velocità e alta coppia BMSY100 con valvola di troppopieno incrociato
Dettagli del prodotto:
codice tipo BMSY-100-W-FE-S& FYSD-15-S
dettagli:
cilindrata: 100cc
flangia: flangia ruota
dimensione albero:Albero Ø31,75 ,scanalato chiave 14-DP12/24
dimensione porta: 7/8-14UNF
valvola FYSD
portata: 60 litri
intervallo di pressione: 15Mpa
BMSY Specifiche principali:
| Tipo |
BMSY
80 |
BMSY
100 |
BMSY
125 |
BMSY
160 |
BMSY
200 |
BMSY
250 |
BMSY
315 |
BMSY
400 |
BMSY
475
|
Cilindrata geometrica
(cm3 /giro.) |
80,6 |
100,8 |
125 |
157,2 |
200 |
252 |
314,5 |
370 |
475 |
| Velocità max. (giri/min) |
cont. |
800 |
748 |
600 |
470 |
375 |
300 |
240 |
185 |
155 |
| int. |
988 |
900 |
720 |
560 |
450 |
360 |
280 |
225 |
185 |
| Coppia max. (N·m) |
cont. |
225 |
290 |
365 |
485 |
586 |
708 |
880 |
880 |
910 |
| int. |
305 |
390 |
480 |
590 |
705 |
860 |
1000 |
980 |
990 |
| Potenza max. (kW) |
cont. |
16 |
18 |
18 |
18,1 |
18,1 |
18 |
17 |
11 |
9 |
| int. |
20 |
22 |
23 |
25 |
24 |
23,8 |
20,2 |
12 |
11 |
| Caduta di pressione max. (MPa) |
cont. |
20,5 |
20,5 |
20,5 |
21 |
21 |
20 |
20 |
16 |
14 |
| int. |
27,5 |
27,5 |
27,5 |
26 |
25 |
25 |
24 |
19 |
15 |
| picco |
29,5 |
29,5 |
29,5 |
28 |
27 |
27 |
26 |
21 |
17,5 |
| Portata max. (L/min) |
cont. |
65 |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
| int. |
80 |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
| Pressione di ingresso max. (MPa) |
cont. |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
| int. |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
| Peso (kg) |
9,8 |
10 |
10,3 |
10,7 |
11,1 |
11,6 |
12,3 |
13,2 |
14,3 |
* Pressione continua: Valore massimo di funzionamento del motore in continuo.
* Pressione intermittente: Valore massimo di funzionamento del motore per 6 secondi al minuto.
* Pressione di picco: Valore massimo di funzionamento del motore per 0,6 secondi al minuto
Contatta uno specialista idraulico o HANJIU. Risolvi tutti i tuoi problemi con i motori idraulici
La scelta del corretto motore orbitale HANJIU OMS segue una procedura ingegneristica sistematica:
● Passo 1: Calcolare la coppia di uscita richiesta, incluso il fattore di servizio dell'applicazione (tipicamente da 1,5 a 2,0 per attrezzature minerarie e da costruzione)
● Passo 2: Determinare la pressione di lavoro del sistema disponibile e confermare l'adeguatezza della classificazione di pressione del motore
● Passo 3: Calcolare la portata idraulica richiesta: Q = Vg x n / 1000 (L/min)
● Passo 4: Verificare che velocità, portata e pressione calcolate rientrino tutte nell'inviluppo di funzionamento continuo del motore
● Passo 5: Selezionare la flangia di montaggio (E2, E4, F6, W, E2B, SP, D o E), il tipo di albero (cilindrico, scanalato o conico) e la configurazione delle porte
● Passo 6: Specificare la tenuta dell'albero (standard o alta pressione HPS) in base alla contropressione della linea di ritorno prevista
