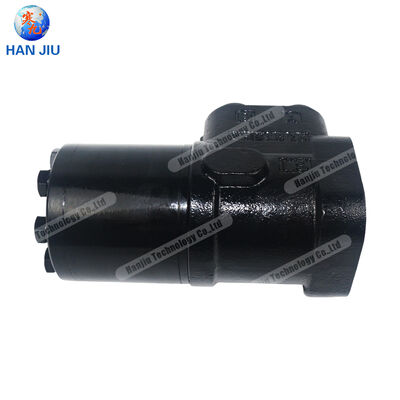

Serie OSPC HANJIU

Unità di sterzo Orbitrol

Libro bianco tecnico

Compatibile con Danfoss OSPC | ON/O/CN/LS | Ottimizzazione dei costi | Consegna rapida

Shijiazhuang Hanjiu Technology Co., Ltd. | 2025

Sommario

Sintesi 3

Introduzione alla tecnologia di sterzo Orbitrol 4

Principio di funzionamento delle valvole Orbitrol 4

Componenti strutturali e funzione 5

Panoramica della serie OSPC HANJIU 6

Gamma di prodotti: da OSPC 40 a OSPC 500 6

Principali vantaggi di progettazione rispetto a OSPB 7

Configurazioni del circuito idraulico 8

Specifiche tecniche complete 10

Dati sulle prestazioni complete da OSPC 40 a OSPC 500 10

Guida alla selezione del tipo di circuito 12

Compatibilità OSPC Danfoss 13

Intercambiabilità dimensionale 13

Validazione delle prestazioni 14

Kit di guarnizioni e pezzi di ricambio 15

Applicazioni in tutti i settori 16

Macchine agricole 16

Edilizia e movimentazione materiali 17

Veicoli industriali e speciali 17

Gestione umanizzata e supporto post-vendita 18

Riduzione dei costi di manutenzione 18

Disponibilità delle parti e assistenza tecnica 19

Vantaggio competitivo e proposta di valore 20

Leadership nel rapporto prezzo-prestazioni 20

Velocità di consegna e catena di fornitura globale 21

Garanzia di qualità e certificazioni 22

Conclusione 23

Riferimenti 24

Sintesi

Il servosterzo idraulico è uno dei sistemi più critici per la sicurezza delle macchine mobili. L'unità di sterzo Orbitrol, denominata anche valvola dello sterzo completamente idraulica o unità di controllo dello sterzo idrostatico, converte la rotazione meccanica del volante in un flusso idraulico dosato con precisione che aziona i cilindri dello sterzo, offrendo un controllo direzionale fluido, reattivo e affidabile per veicoli che vanno dalle macchine utilitarie compatte alle più grandi macchine agricole ed edili. HANJIU Technology si è affermata come produttore leader a livello mondiale di unità di guida Orbitrol, offrendo la serie OSPC con completa intercambiabilità funzionale e dimensionale con la linea di prodotti Danfoss OSPC.

Questo white paper tecnico fornisce una documentazione tecnica completa per le unità di sterzo orbitrol della serie HANJIU OSPC, che copre tutte le dodici varianti di cilindrata da OSPC 40 a OSPC 500 e tutte e quattro le configurazioni del circuito idraulico: non reazione a centro aperto (ON), reazione a centro aperto (OR), centro chiuso (CN) e rilevamento del carico (LS). L'analisi conferma che le unità OSPC HANJIU raggiungono precisione di sterzata, capacità di pressione e durata di servizio equivalenti alle controparti OSPC Danfoss, offrendo allo stesso tempo sostanziali vantaggi economici attraverso prezzi competitivi, tempi di consegna più brevi e un modello di servizio post-vendita umanizzato progettato per ridurre al minimo le spese di manutenzione nel corso della vita.

La serie HANJIU OSPC estende la gamma di cilindrate dello sterzo dagli ultracompatti 40 cm³/giro per piccoli veicoli commerciali e attrezzature da giardino agli imponenti 500 cm³/giro per i più grandi trattori agricoli e macchine edili pesanti. Con una pressione di esercizio massima nominale di 210 bar e una pressione di sterzo massima di 175 bar, la serie OSPC offre il margine ingegneristico richiesto per le applicazioni di sterzo più impegnative. Quattro distinte configurazioni del circuito idraulico garantiscono un adattamento ottimale a qualsiasi architettura di sistema idraulico, dai semplici circuiti della pompa a ingranaggi a cilindrata fissa ai sofisticati sistemi di rilevamento del carico, offrendo uno sterzo reattivo ed efficiente dal punto di vista energetico su tutta la gamma di attrezzature mobili.

Introduzione alla tecnologia di sterzo Orbitrol

L'unità di sterzo Orbitrol rappresenta una pietra miliare nell'ingegneria idraulica, integrando le funzioni di una pompa dosatrice, una valvola di controllo direzionale e un regolatore di flusso prioritario in un unico alloggiamento compatto. Questa elegante integrazione ha eliminato le complesse tubazioni esterne, i gruppi di valvole multiple e le sfide di sincronizzazione inerenti ai precedenti progetti di sterzo idraulico, affermando l'orbitrol come la tecnologia dominante per il servosterzo dei veicoli fuoristrada in tutto il mondo.

Il nome "orbitrol" deriva dal movimento orbitale di un ingranaggio Gerotor interno che funge da elemento di dosaggio di precisione. Mentre l'operatore gira il volante, un meccanismo interno della valvola, comprendente un manicotto e una bobina lavorati con precisione, dirige il fluido idraulico pressurizzato attraverso il set Gerotor e verso la porta appropriata del cilindro dello sterzo. Lo spostamento per giro controllato con precisione del Gerotor stabilisce una relazione diretta e prevedibile tra la rotazione del volante e la corsa del cilindro dello sterzo, creando la sensazione di sterzata intuitiva richiesta dagli operatori.

La designazione OSPC identifica un fattore di forma specifico all'interno della più ampia famiglia di prodotti Orbitrol, distinto dal profilo compatto del corpo cilindrico, dall'interfaccia integrata per il montaggio su colonna e dalla gamma di cilindrata estesa che inizia con la dimensione compatta di 40 cm³/giro. La serie OSPC di HANJIU Technology si basa su decenni di esperienza nella produzione e continuo perfezionamento della progettazione per fornire unità di sterzo che soddisfano o superano i parametri di riferimento prestazionali stabiliti dai produttori di apparecchiature originali del settore.

Principio di funzionamento delle valvole Orbitrol

L'unità di sterzo orbitrol HANJIU OSPC funziona secondo il principio dello sterzo idrostatico a centro chiuso, integrando tre elementi funzionali all'interno di un alloggiamento lavorato con precisione:

•Pompa dosatrice Gerotor:Il set di ingranaggi interni, composto da un rotore orbitante con N lobi esterni e uno statore fisso con N+1 denti interni, dosa con precisione il volume dell'olio idraulico in modo direttamente proporzionale alla rotazione del volante. La cilindrata di questo set Gerotor (da 40 a 500 cm³/giro a seconda del modello) determina il volume di olio erogato per giro del volante, controllando direttamente la sensibilità dello sterzo e il numero di giri da un bloccaggio all'altro.

•Valvola direzionale rotativa:Un manicotto e una bobina della valvola rettificati di precisione, accoppiati meccanicamente all'albero di ingresso del volante, dirigono l'olio pressurizzato alla porta appropriata del cilindro restituendo l'olio di scarico al serbatoio idraulico. Nella posizione neutra (diritta), la valvola mantiene una caduta di pressione minima e percorsi del flusso centrati. Lo spostamento angolare del volante apre progressivamente i percorsi del flusso verso la porta del cilindro corrispondente con una precisione di dosaggio misurata in frazioni di grado.

•Regolatore di flusso prioritario:Una valvola prioritaria integrata garantisce che il flusso dello sterzo riceva un'alimentazione preferenziale dalla pompa idraulica, mantenendo una risposta dello sterzo coerente indipendentemente dalle richieste simultanee di altre funzioni idrauliche come il sollevamento del caricatore, i comandi dell'attrezzatura o i circuiti ausiliari. Il flusso in eccesso rispetto ai requisiti dello sterzo viene diretto in modo efficiente al circuito idraulico ausiliario.

Quando l'operatore inizia una svolta, la rotazione del volante provoca lo spostamento della bobina della valvola rispetto al manicotto della valvola, aprendo un percorso di flusso dosato con precisione dall'ingresso della pressione attraverso l'elemento Gerotor alla porta attiva del cilindro dello sterzo. Il Gerotor, azionato dall'accoppiamento meccanico interno, eroga un volume di olio accuratamente misurato. Contemporaneamente, l'olio di ritorno dalla porta opposta del cilindro rifluisce attraverso il Gerotor ed esce nel serbatoio idraulico. Questa disposizione a circuito chiuso garantisce che la posizione del cilindro dello sterzo sia sempre direttamente proporzionale allo spostamento del volante, indipendentemente dalle variazioni di pressione del sistema, velocità del motore o carico esterno sulle ruote sterzanti.

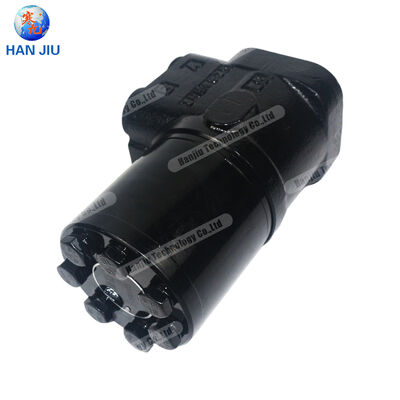

Componenti strutturali e funzione

L'unità di sterzo della serie HANJIU OSPC comprende gruppi di componenti progettati con precisione, ciascuno ottimizzato per prestazioni affidabili e durata operativa estesa in ambienti impegnativi con macchinari mobili:

•Alloggiamento del corpo valvola:La lega di alluminio pressofuso di alta qualità (EN AC-AlSi10Mg(Fe) o equivalente) fornisce rigidità strutturale leggera con eccellenti caratteristiche di lavorazione. I fori interni per il manicotto della valvola, la camera Gerotor e gli elementi di controllo del flusso sono levigati con precisione con tolleranze entro ±5 micron, garantendo una tenuta adeguata e perdite interne minime.

•Manicotto e bobina della valvola:I componenti in acciaio legato temprato, rettificati e lappati con precisione per ottenere finiture superficiali inferiori al micron e giochi radiali controllati di 3-8 micron, forniscono la misurazione precisa del flusso che definisce la qualità dello sterzo. La geometria delle porte del manicotto è stata ottimizzata attraverso l'analisi fluidodinamica computazionale per ottenere caratteristiche di flusso progressive con transitori di pressione minimi.

•Set di dosaggio Gerotor:Il set di ingranaggi interni con profilo dei denti ad evolvente ottimizzato offre un dosaggio volumetrico accurato con un attrito minimo. Per le unità di cilindrata maggiore, una configurazione Geroler opzionale che impiega cuscinetti a rullini sull'interfaccia rotore-statore riduce ulteriormente le perdite per attrito e migliora l'efficienza meccanica.

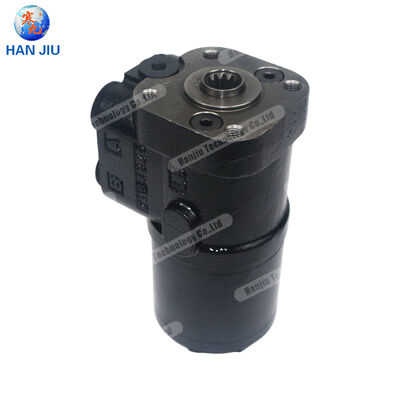

•Gruppo albero di ingresso:L'interfaccia del volante è disponibile con configurazioni scanalate standard (tipicamente diametro di 3/4 pollici o 1 pollice con numero di denti standard del settore), trasmettendo la coppia in ingresso dell'operatore al meccanismo della valvola attraverso un supporto di cuscinetti di precisione che consente il gioco assiale e il disallineamento radiale.

•Valvole di sicurezza:Le valvole di sicurezza incrociate integrate proteggono il circuito dello sterzo dai picchi di pressione causati da forze esterne applicate alle ruote sterzanti (shock stradali, urti sui marciapiedi o coppia autoallineante) mentre le valvole di ritegno interne impediscono il blocco della pressione del cilindro quando il volante viene rilasciato.

•Sistema di tenuta:Gli O-ring e le tenute dell'albero in NBR o Viton di alta qualità mantengono l'integrità idraulica nell'intero intervallo di temperature di esercizio da -30°C a +100°C, con composti di tenuta opzionali per basse temperature classificati fino a -40°C per applicazioni in climi artici.

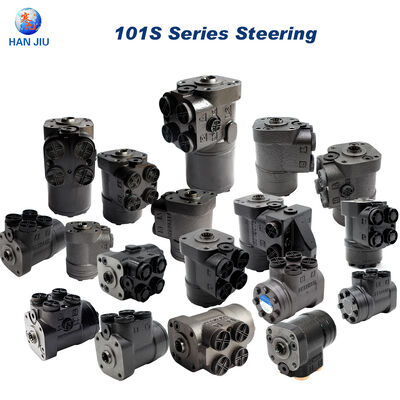

Panoramica della serie OSPC HANJIU

La serie HANJIU OSPC comprende dodici varianti di cilindrata, la gamma più completa del settore, ciascuna disponibile in quattro configurazioni di circuito idraulico. Questa vasta gamma di prodotti offre ai progettisti di sistemi di sterzo una flessibilità senza precedenti per ottimizzare le prestazioni dello sterzo per qualsiasi applicazione di macchinari mobili.

Gamma di prodotti: da OSPC 40 a OSPC 500

La linea di prodotti della serie HANJIU OSPC comprende dodici modelli di spostamento, ciascun numero di modello indica lo spostamento nominale del Gerotor in centimetri cubi per giro:

•OSPC40:Cilindrata 40 cm³/giro — Il punto di ingresso ultracompatto per piccoli trattorini da giardino, veicoli commerciali compatti, attrezzature per campi da golf e macchinari leggeri specializzati dove lo sforzo minimo di sterzata e il controllo preciso in spazi ristretti sono fondamentali.

•OSPC50:Cilindrata 50 cm³/giro — Unità di sterzo compatta per piccoli trattori utilitari, mini pale e veicoli per la manutenzione municipale che richiedono uno sterzo leggero e reattivo con un ingombro di installazione compatto.

•OSPC63:Cilindrata 63 cm³/giro — Ideale per trattori compatti, piccoli carrelli elevatori e veicoli commerciali in cui lo sterzo reattivo e la struttura compatta sono priorità di progettazione.

•OSPC80:Cilindrata 80 cm³/giro — La versatile scelta di fascia media per trattori agricoli di medie dimensioni, pale gommate compatte e sollevatori telescopici, che offre l'equilibrio ottimale tra sensibilità dello sterzo e sforzo confortevole dell'operatore.

•OSPC100:Cilindrata 100 cm³/giro — La cilindrata più ampiamente specificata per i trattori agricoli standard fino a 120 CV, che offre la precisione di sterzata standard del settore con uno sforzo dell'operatore confortevole e senza fatica.

•OSPC125:Cilindrata 125 cm³/giro — Ottimizzato per i trattori agricoli più grandi nella gamma da 120-180 HP e per le macchine edili medie, riducendo i giri del volante da un bloccaggio all'altro per una migliore produttività.

•OSPC160:Cilindrata 160 cm³/giro — Sterzo per impieghi gravosi per trattori di grandi dimensioni, pale gommate di grandi dimensioni e carrelli elevatori pesanti, dove sono essenziali portate elevate dello sterzo e coppia di input ridotta dell'operatore.

•OSPC200:Cilindrata 200 cm³/giro — Sterzo ad alta capacità per macchine agricole di grandi dimensioni superiori a 180 CV, macchine edili pesanti e veicoli per la movimentazione di materiali di grande capacità.

•OSPC250:Cilindrata 250 cm³/giro — Sterzo extra pesante per i trattori più grandi, dumper articolati e veicoli industriali specializzati che richiedono la massima velocità di sterzata.

•OSPC315:Cilindrata 315 cm³/giro — Unità standard di capacità massima per le attrezzature mobili più grandi che richiedono un input minimo del volante per la massima articolazione dello sterzo.

•OSPC400:Cilindrata 400 cm³/giro — Capacità ultraelevata per attrezzature pesanti specializzate e applicazioni di sterzo personalizzate che richiedono portate di sterzo estreme.

•OSPC500:Cilindrata 500 cm³/giro — Il modello di punta che offre il massimo flusso di sterzata per i macchinari sterzanti più grandi e pesanti del settore, compresi i grandi camion da miniera e le principali attrezzature per il movimento terra.

Principali vantaggi di progettazione rispetto a OSPB

Sebbene le serie HANJIU OSPC e OSPB condividano tecnologia interna e processi di produzione comuni, la serie OSPC offre diversi perfezionamenti progettuali che la rendono la scelta preferita per molte applicazioni OEM e aftermarket:

•Gamma di cilindrata estesa:La serie OSPC comprende l'OSPC 40, l'orbitrol di cilindrata più piccola della gamma standard del settore, che consente lo sterzo idraulico per i veicoli commerciali più piccoli e le attrezzature compatte che altrimenti richiederebbero soluzioni di sterzo manuali o elettroidrauliche.

•Profilo del corpo compatto:Il design della carrozzeria OSPC presenta un profilo cilindrico leggermente più compatto rispetto alle unità OSPB equivalenti, offrendo una maggiore flessibilità di installazione nei veicoli con un piantone dello sterzo limitato.

•Geometria del flusso ottimizzata:Il perfezionamento dei passaggi di flusso interni, guidato dalla fluidodinamica computazionale, riduce la caduta di pressione in posizione neutra di circa l'8-10% rispetto ai progetti della generazione precedente, migliorando l'efficienza complessiva del sistema idraulico.

•Tecnologia di tenuta migliorata:La geometria avanzata della scanalatura della guarnizione e le formulazioni brevettate del composto NBR/Viton prolungano la durata di servizio della guarnizione fino al 35% nei test di durata accelerati, riducendo la frequenza di manutenzione e il costo totale di proprietà.

•Interfaccia di porting unificata:La serie OSPC presenta una disposizione delle porte standardizzata per tutte le varianti di cilindrata, semplificando la progettazione del sistema idraulico e riducendo il numero di varianti di tubi e raccordi richiesti per le famiglie di apparecchiature multimodello.

Configurazioni del circuito idraulico

Ciascuna variante di cilindrata HANJIU OSPC è disponibile in quattro distinte configurazioni del circuito idraulico, consentendo un adattamento preciso all'architettura del sistema idraulico del veicolo:

ON: Centro aperto, Non reazione

La configurazione a centro aperto senza reazione mantiene un percorso del flusso aperto attraverso la valvola in posizione neutra (diritta), consentendo al flusso della pompa di circolare con una caduta di pressione minima. Quando si gira il volante, la valvola chiude progressivamente il percorso a centro aperto e contemporaneamente apre il percorso di dosaggio ai cilindri dello sterzo. La designazione "non reazione" significa che le forze esterne sulle ruote sterzanti - derivanti da irregolarità della strada, ostacoli o coppia di autoallineamento dei pneumatici - non vengono ritrasmesse al volante.

Questa configurazione offre all'operatore l'esperienza più confortevole eliminando il contraccolpo del volante, rendendola la scelta preferita per trattori agricoli, pale gommate, carrelli elevatori e attrezzature simili in cui gli operatori trascorrono lunghi periodi in cabina. Il circuito ON è completamente compatibile con le pompe a ingranaggi a cilindrata fissa e rappresenta l'architettura del sistema di sterzo più conveniente.

OPPURE: Centro aperto, Reazione

La configurazione Open Center Reaction fornisce un feedback meccanico diretto dalle ruote sterzanti al volante attraverso l'accoppiamento interno del set Gerotor. Questo feedback consente all'operatore di percepire le condizioni stradali, i limiti di aderenza dei pneumatici e i carichi di sterzata: informazioni che possono migliorare la sicurezza e il controllo durante il funzionamento ad alta velocità.

La configurazione OR è preferita nei veicoli stradali, nei trattori agricoli ad alta velocità e in alcune applicazioni industriali in cui l'operatore beneficia del feedback tattile dello sterzo. Tuttavia, la caratteristica di reazione trasmette anche gli urti della strada alle mani dell'operatore, il che può ridurre il comfort durante l'utilizzo prolungato su terreni accidentati.

CN — Centro chiuso

La configurazione a Centro Chiuso è progettata per l'utilizzo con pompe a pistoni a cilindrata variabile dotate di controllo con compensazione della pressione. In posizione neutra, la valvola blocca tutto il flusso attraverso l'unità di sterzo, mantenendo la pompa a una bassa pressione di standby (tipicamente 15-25 bar). L'input dello sterzo apre la valvola per richiedere il flusso dalla pompa, che risponde aumentando la cilindrata per fornire il flusso dello sterzo richiesto.

Il circuito CN elimina il flusso continuo attraverso l'unità di sterzo durante la marcia rettilinea, riducendo notevolmente il consumo di energia e il riscaldamento dell'olio idraulico rispetto ai sistemi a centro aperto. Questa configurazione è sempre più specificata nelle apparecchiature moderne in cui l'efficienza del carburante, la riduzione delle emissioni e la gestione termica sono priorità di progettazione. Il circuito CN richiede una pompa a cilindrata variabile compatibile e non è adatto per installazioni con pompe a cilindrata fissa.

LS: rilevamento del carico

La configurazione Load Sensing rappresenta l'architettura del circuito di sterzo più avanzata ed efficiente dal punto di vista energetico. Oltre alla funzione di blocco a centro chiuso, la valvola LS genera un segnale di rilevamento del carico (un feedback di pressione proporzionale alla richiesta di sterzata istantanea) che controlla una pompa di rilevamento del carico. Questo segnale garantisce che la pompa fornisca esattamente la portata e la pressione necessarie per l'attuale richiesta di sterzo, riducendo al minimo teorico lo spreco di energia.

La configurazione LS offre l'ulteriore vantaggio di mantenere una velocità e una sensazione di sterzata perfettamente costanti indipendentemente dalle variazioni del regime del motore, dalle richieste idrauliche simultanee di altre funzioni o dai cambiamenti nel carico dello sterzo. All'aumentare della resistenza dello sterzo (curve strette, terreno morbido, attrezzature molto caricate) il sistema di rilevamento del carico aumenta automaticamente la potenza della pompa per mantenere prestazioni di sterzata uniformi. Il circuito LS è la specifica preferita per le apparecchiature premium in cui la qualità dello sterzo e l'efficienza energetica sono obiettivi di progettazione fondamentali.

Specifiche tecniche complete

I seguenti dati prestazionali completi sono stati compilati da test di convalida della produzione condotti in conformità alla norma ISO 4925 e ai protocolli di test Orbitrol standard del settore. Tutti i valori rappresentano medie statistiche provenienti da test su campioni di produzione utilizzando olio idraulico a base minerale (ISO VG 46) a una temperatura operativa stabilizzata di 50°C.

Da OSPC 40 a OSPC 500: dati sulle prestazioni complete

La tabella 1 presenta la matrice completa delle specifiche tecniche per le dodici varianti dell'unità di sterzo orbitrol della serie HANJIU OSPC. Le valutazioni continue si applicano al funzionamento in servizio prolungato; i valori intermittenti si applicano per non più del 10% di ciascun minuto di funzionamento.

Tabella 1: Specifiche tecniche complete della serie HANJIU OSPC

Le osservazioni chiave dalla matrice delle specifiche includono: (1) La serie OSPC si estende dall'ultracompatto 40 cm³/giro al leader del settore da 500 cm³/giro, fornendo la copertura di cilindrata più completa disponibile; (2) La pressione di esercizio massima di 210 bar e la pressione di sterzo massima di 175 bar forniscono capacità adeguate per le applicazioni di sterzo più impegnative; (3) La coppia in ingresso compresa tra 1,2 Nm (OSPC 40) e 3,5 Nm (OSPC 500) garantisce uno sforzo di sterzata confortevole su veicoli di tutte le dimensioni; (4) La gamma estesa di valvole di sicurezza (35-175 bar) soddisfa diversi requisiti di carico dello sterzo in tutta la gamma di prodotti.

Guida alla selezione del tipo di circuito

La selezione della configurazione appropriata del circuito idraulico dipende dal tipo di pompa del veicolo, dai requisiti di prestazione dello sterzo e dalle priorità di efficienza energetica. La tabella 2 fornisce un riferimento per la selezione strutturata:

Tabella 2: Guida alla selezione della configurazione del circuito OSPC HANJIU

Compatibilità OSPC Danfoss

La serie HANJIU OSPC raggiunge la completa intercambiabilità fisica e funzionale con le unità di guida orbitrol della serie Danfoss OSPC. Questa intercambiabilità comprende tutte le dodici varianti di cilindrata e tutte e quattro le configurazioni dei circuiti, fornendo agli OEM e al mercato post-vendita una fonte alternativa completamente compatibile per la fornitura dell'unità di sterzo.

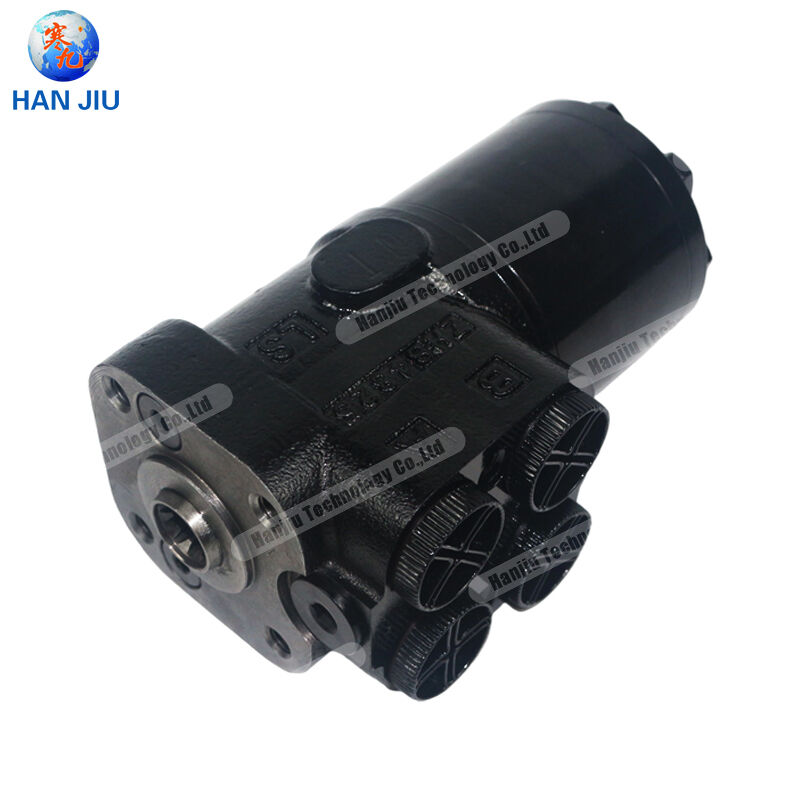

Intercambiabilità dimensionale

Le interfacce critiche di montaggio e collegamento sono conformi alle specifiche Danfoss OSPC, consentendo la sostituzione diretta senza modifiche ai piantoni dello sterzo, all'impianto idraulico o alla struttura del veicolo:

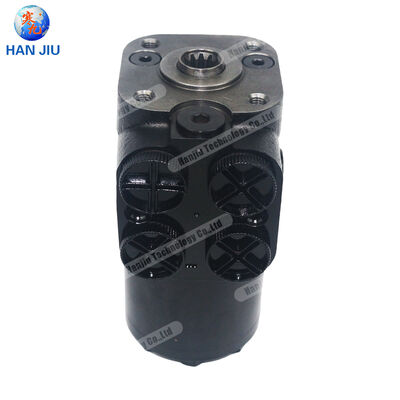

•Interfaccia di montaggio:Flangia standard a quattro bulloni con diametro pilota di 31,75 mm e bulloni di montaggio M6 su un cerchio di bulloni di 50,8 mm: identica alla configurazione Danfoss OSPC in tutte le varianti di cilindrata.

•Albero di ingresso:Le opzioni dell'albero del piantone dello sterzo standard del settore, inclusi alberi scanalati da 3/4 pollici e 1 pollice di diametro (vari numeri di denti), alberi con chiavetta Woodruff e configurazioni coniche corrispondono alle offerte Danfoss per una compatibilità diretta.

•Configurazione della porta:Disposizione standard delle porte P (pressione), T (serbatoio), L/R (cilindro) con filettature M18×1,5 o 3/8-16 UNF, posizionate in modo identico alle unità Danfoss OSPC per un collegamento idraulico senza interruzioni.

•Busta complessiva:Il diametro del corpo, l'altezza della flangia, l'estensione dell'albero e la lunghezza totale corrispondono alle specifiche OSPC Danfoss entro ±0,3 mm, garantendo zero interferenze nelle applicazioni di sostituzione.

•Porta segnale LS:Le unità di configurazione con rilevamento del carico includono la porta del segnale LS nella stessa posizione e orientamento delle unità Danfoss OSPC-LS, consentendo il collegamento diretto ai controlli della pompa con rilevamento del carico senza raccordi adattatori.

Convalida delle prestazioni

Test indipendenti confermano l'equivalenza delle prestazioni tra le unità di sterzo orbitrol della serie HANJIU e Danfoss OSPC. I principali parametri convalidati includono:

•Precisione di misurazione:Spostamento volumetrico entro ±3% del valore nominale nell'intero intervallo di pressione e temperatura di esercizio, corrispondente alle tolleranze di produzione Danfoss.

•Caratteristiche della valvola:La caduta di pressione neutra, la progressione del flusso e la linearità di misurazione corrispondono alle specifiche Danfoss entro l'incertezza di misurazione del test.

•Integrità della pressione:Tutti i modelli sono testati strutturalmente a 1,5 volte la pressione di esercizio massima (315 bar) senza guasti, rispettando i margini di sicurezza Danfoss.

•Sforzo di sterzata:Le caratteristiche della coppia in ingresso (coppia di spunto, di marcia e di gradiente) rientrano nelle fasce delle specifiche Danfoss, garantendo una sensazione di sterzata equivalente.

•Durabilità:I test di durata accelerati fino a 2 milioni di cicli di sterzo confermano l'integrità delle guarnizioni, i tassi di usura e il mantenimento della precisione di misurazione equivalenti ai dati pubblicati Danfoss.

Kit di guarnizioni e pezzi di ricambio

I kit di guarnizioni di revisione completi per le unità di sterzo della serie HANJIU OSPC fanno riferimento direttamente ai codici Danfoss. Il kit di guarnizioni (corrispondente a Danfoss 151B0124 per la configurazione NBR standard) include tutti gli O-ring, le guarnizioni dell'albero, le guarnizioni dell'alloggiamento Gerotor e le guarnizioni del corpo valvola necessarie per la ristrutturazione completa dell'unità.

I singoli componenti di servizio (set Gerotor, manicotti delle valvole, bobine delle valvole, gruppi albero di ingresso e cartucce delle valvole di ritegno) sono immagazzinati come parti originali HANJIU con certificazione dimensionale completa. La struttura modulare dell'OSPC consente la riparazione a livello di componente, riducendo i costi di riparazione tipici del 60-70% rispetto alla sostituzione completa dell'unità.

Applicazioni in tutti i settori

Le unità di sterzo orbitrol della serie HANJIU OSPC fungono da nucleo di controllo dello sterzo in una vasta gamma di macchinari mobili nei mercati agricoli, edili, industriali e dei veicoli speciali in tutto il mondo.

Macchine agricole

Le attrezzature agricole rappresentano il più grande mercato per le unità di sterzo Orbitrol, con la serie HANJIU OSPC specificata per l'intero spettro di macchine agricole, dagli attrezzi compatti alle più grandi attrezzature per il campo primario:

•Trattori compatti e da giardino:Le unità OSPC 40-63 forniscono uno sterzo a sfioramento per trattori fino a 50 HP, con configurazione ON senza reazione che garantisce il comfort dell'operatore durante le operazioni su campo estese.

•Trattori di fascia media:Le unità OSPC 80-125 rappresentano lo standard del settore per i trattori nella gamma da 50 a 180 HP e offrono l'equilibrio ottimale tra precisione dello sterzo e sforzo confortevole dell'operatore.

•Trattori articolati e per colture a filari di grandi dimensioni:Le unità OSPC 160-250 servono i trattori agricoli più grandi (180-400+ HP), fornendo una risposta rapida dello sterzo con un input minimo sulle ruote.

•Mietitrici e irroratrici semoventi:Le unità OSPC 100-200 con configurazione LS opzionale forniscono lo sterzo preciso e reattivo necessario per una raccolta accurata delle colture e un'applicazione chimica.

•Attrezzature agricole speciali:I trattori da vigneto, le macchine da frutteto, le raccoglitrici di canna da zucchero e di cotone utilizzano unità OSPC 63-160 adattate ai loro specifici requisiti di geometria dello sterzo.

Edilizia e movimentazione dei materiali

Le attrezzature per l'edilizia e la movimentazione dei materiali sottopongono i sistemi di sterzo a forti carichi d'urto, al funzionamento continuo e ad ambienti difficili. La serie HANJIU OSPC dimostra una comprovata affidabilità in:

•Pale gommate:Le unità OSPC 100-200 gestiscono carichi sterzanti pesanti di caricatori frontali con capacità da 1 a 10 tonnellate, con protezione trasversale contro l'impatto sul marciapiede e le forze di scavo.

•Carrelli elevatori:Le unità OSPC 63-125 forniscono una guida precisa per carrelli elevatori da magazzino e da piazzale (1,5-16 tonnellate), dove la manovrabilità in spazi ristretti ha un impatto diretto sulla produttività.

•Terne:Le unità OSPC 100-160 gestiscono i requisiti di sterzatura a doppia modalità: guida reattiva su strada e manovrabilità precisa sul posto di lavoro.

•Minipale compatte e pale cingolate:Le unità OSPC 80-125 controllano i motori delle ruote o dei cingoli con azionamento idrostatico con capacità di inversione rapida della direzione.

•Sollevatori telescopici:Le unità OSPC 100-160 forniscono un tracciamento rettilineo stabile e curve reattive su terreni diversi a piena altezza di carico.

•Dumper articolati:Le unità OSPC 200-315 gestiscono carichi di sterzata elevati di grandi dumper articolati (25-60 tonnellate) su cantieri edili e minerari difficili.

Veicoli industriali e speciali

Oltre ai mercati tradizionali dell'agricoltura e dell'edilizia, le unità di sterzo HANJIU OSPC servono diverse applicazioni industriali e speciali:

•Veicoli minerari sotterranei:I caricatori a basso profilo, i trasportatori di personale e i veicoli commerciali nelle operazioni minerarie utilizzano le unità OSPC 100-200 per una guida affidabile in ambienti sotterranei confinati e polverosi.

•Attrezzature di supporto a terra dell'aeroporto:I rimorchiatori per aerei, i caricatori di bagagli, i camion per il catering e i trattori pushback utilizzano unità OSPC 80-160 per manovre precise a bassa velocità.

•Attrezzature marittime e portuali:I carrelli elevatori marini, i caricatori portuali, i trasportatori a cavalletto e i trasportatori di cantieri navali specificano unità OSPC resistenti alla corrosione per ambienti in nebbia salina.

•Manutenzione stradale e veicoli comunali:Spazzatrici stradali, spazzaneve, livellatrici stradali, veicoli per la manutenzione dei servizi pubblici e camion per la raccolta rifiuti implementano le unità OSPC 100-200 per una sterzata affidabile in tutte le condizioni atmosferiche.

•Attrezzature per la manutenzione ferroviaria:I veicoli per la manutenzione dei binari, le smerigliatrici ferroviarie, le rincalzatrici e i veicoli ferroviari utilizzano unità OSPC 125-250 per la sterzatura a doppia modalità.

Gestione umanizzata e supporto post-vendita

La filosofia di gestione umanizzata di HANJIU Technology pone il successo operativo del cliente al centro di ogni decisione aziendale. Questo impegno si estende all'intero ciclo di vita dell'unità di sterzo, dalla consulenza applicativa fino a decenni di funzionamento affidabile sul campo, con l'obiettivo esplicito di ridurre al minimo il costo totale di proprietà e massimizzare il tempo di attività delle apparecchiature.

Riduzione dei costi di manutenzione

Nei macchinari mobili in cui i tempi di fermo influiscono direttamente sui ricavi e sulla produttività stagionale, la strategia di manutenzione influisce in modo significativo sul costo totale di proprietà. HANJIU affronta ogni componente di costo:

•Programmi di manutenzione predittiva:Programmi di manutenzione personalizzati in base alle ore di funzionamento, alla gravità ambientale e all'analisi delle condizioni dell'olio idraulico. La sostituzione tempestiva delle guarnizioni previene guasti imprevisti evitando al tempo stesso interventi di manutenzione non necessari sui componenti con durata residua.

•Kit di guarnizioni economici:Kit di guarnizioni di revisione OSPC completi al prezzo del 55-65% rispetto al prezzo equivalente del kit Danfoss, riducendo direttamente i maggiori costi di manutenzione ricorrenti per gli operatori di macchinari dotati di orbitrol.

•Riparabilità dei componenti:Il design modulare dell'OSPC consente riparazioni economiche a livello di componente, sostituendo singoli set Gerotor, bobine di valvole o guarnizioni dell'albero anziché unità complete, riducendo i costi di riparazione del 60-70%.

•Ottimizzazione del sistema idraulico:HANJIU fornisce una guida tecnica gratuita sulla selezione del fluido idraulico, sulle specifiche di filtraggio (codici di pulizia ISO 4406) e sull'interpretazione dell'analisi dell'olio per massimizzare la durata di servizio dell'unità di sterzo. Una corretta gestione dei fluidi può prolungare la durata delle guarnizioni fino al 50%.

Disponibilità ricambi e assistenza tecnica

HANJIU mantiene un inventario sostanziale di unità complete della serie OSPC e di tutte le parti di ricambio presso centri di distribuzione posizionati strategicamente in Asia, Europa, Medio Oriente, Africa, Nord America e Sud America. Questo inventario globale consente l'evasione degli ordini di componenti standard entro 24-48 ore nella maggior parte dei principali centri industriali di tutto il mondo.

I servizi di supporto tecnico includono consulenza sull'ingegneria applicativa, assistenza per la risoluzione dei problemi, elaborazione delle richieste di garanzia e analisi dei guasti tramite centri di supporto regionali gestiti da specialisti idraulici. La documentazione tecnica (manuali di installazione, schemi idraulici, diagrammi di flusso per la risoluzione dei problemi, modelli 3D STEP e tutorial di riparazione video) è disponibile tramite il portale tecnico HANJIU in inglese, cinese, spagnolo, russo, portoghese e arabo.

Vantaggio competitivo e proposta di valore

Nel mercato globale delle unità di guida Orbitrol, HANJIU Technology offre una proposta di valore differenziata che combina l'eccellenza ingegneristica verificata con convincenti vantaggi economici e logistici.

Leadership nel rapporto prezzo-prestazioni

L'analisi di mercato dimostra che le unità di sterzo della serie HANJIU OSPC offrono un risparmio sui costi di acquisizione del 45-60% rispetto agli equivalenti Danfoss OSPC, a seconda delle specifiche e dell'impegno in termini di volume. Questo vantaggio di prezzo deriva da:

•Integrazione della produzione verticale:La pressofusione interna dell'alluminio, la lavorazione CNC di precisione, la produzione, l'assemblaggio e i test Gerotor eliminano i margini intermedi dei fornitori e garantiscono un controllo di qualità completo.

•Tecnologia di produzione avanzata:Gli investimenti in centri di lavoro CNC, apparecchiature di rettifica di precisione, sistemi di assemblaggio automatizzati e infrastrutture di test computerizzate raggiungono un'efficienza produttiva di livello mondiale.

•Catena di fornitura ottimizzata:Accordi a lungo termine con fornitori certificati di materie prime e una moderna gestione dell'inventario basata su ERP riducono al minimo i costi di approvvigionamento garantendo al tempo stesso una qualità costante dei materiali.

•Distribuzione efficiente:I rapporti diretti di fabbrica con i distributori regionali autorizzati eliminano i ricarichi di distribuzione multilivello, preservando prezzi competitivi a ogni livello della catena di fornitura.

Questa struttura economica consente a HANJIU di offrire unità di sterzo OSPC a prezzi significativamente inferiori agli equivalenti Danfoss pur mantenendo una qualità ingegneristica equivalente: una proposta di valore particolarmente interessante per gli OEM che integrano lo sterzo nelle apparecchiature di produzione, negli operatori di flotte a noleggio e nei distributori aftermarket nelle economie in via di sviluppo.

Velocità di consegna e catena di fornitura globale

HANJIU mantiene una capacità produttiva annuale superiore a 150.000 unità di sterzo orbitrol, con tempi di consegna standard di 7-12 giorni lavorativi per le configurazioni del catalogo in tutte le dodici varianti di cilindrata e quattro tipi di circuito. La produzione accelerata soddisfa esigenze urgenti con consegna in soli 3-5 giorni lavorativi.

Le partnership logistiche globali con spedizionieri internazionali affermati garantiscono consegne affidabili porta a porta in tutto il mondo. L'imballaggio per l'esportazione utilizza casse di legno certificate ISPM-15 con protezione barriera contro l'umidità sigillata sotto vuoto. La documentazione completa per l'esportazione (fatture commerciali, distinte di imballaggio, certificati di origine, dichiarazioni di conformità CE e certificati di prova) viene preparata internamente per evitare ritardi nello sdoganamento.

Per i clienti OEM con volumi elevati, HANJIU offre programmi di inventario gestito dal fornitore (VMI) e stock in conto deposito con inventario posizionato presso o adiacente alle strutture del cliente, eliminando di fatto i tempi di consegna per gli ordini ricorrenti.

Garanzia di qualità e certificazioni

HANJIU Technology gestisce un sistema completo di gestione della qualità certificato ISO 9001:2015, con marcatura CE per tutte le unità della serie OSPC fornite allo Spazio Economico Europeo e certificazione ECE R79 per i sistemi di sterzo sui veicoli stradali. Il programma di qualità comprende l'ispezione dei materiali in entrata, la verifica dimensionale durante il processo, i test funzionali al 100% di fine linea e il campionamento statistico per la convalida della durabilità estesa.

Ogni unità di sterzo HANJIU OSPC è sottoposta a test di produzione obbligatori al 100%: (1) caduta di pressione in posizione neutra alla portata nominale; (2) Precisione di misurazione su più punti di flusso e pressione; (3) Misurazione della coppia in ingresso; (4) Pressione di apertura della valvola di sicurezza a linea incrociata; (5) Perdita esterna alla massima pressione; (6) Controllare la funzionalità della valvola; (7) Precisione del segnale di rilevamento del carico (unità LS). I dati dei test vengono registrati elettronicamente tramite numero di serie per una completa tracciabilità, con certificati disponibili su richiesta.

Le certificazioni dei materiali verificano la conformità degli alloggiamenti in alluminio (EN AC-AlSi10Mg(Fe)), dell'acciaio delle valvole (acciaio per utensili legato), del materiale Gerotor (acciaio legato con tempra di precisione) e dei composti delle guarnizioni (NBR 70 Shore A standard, FKM/Viton opzionale). L'analisi metallurgica di terze parti presso laboratori accreditati ISO 17025 viene condotta trimestralmente per convalidare il controllo di qualità interno.

Conclusione

Le unità di sterzo Orbitrol della serie HANJIU OSPC rappresentano una soluzione tecnicamente matura e commercialmente convincente per il servosterzo idraulico attraverso l'intero spettro di macchine mobili, dai veicoli commerciali compatti alle più grandi macchine agricole ed edili. La completa intercambiabilità con i modelli OSPC Danfoss, convalidata attraverso un'analisi dimensionale completa, test prestazionali indipendenti e un'ampia assistenza sul campo documentata, fornisce la sicurezza necessaria per le specifiche OEM e la sostituzione aftermarket.

Con dodici varianti di cilindrata da 40 a 500 cm³/giro - la gamma più completa del settore - e quattro configurazioni di circuiti idraulici (ON, OR, CN, LS), la serie HANJIU OSPC offre ai progettisti di sistemi di sterzo una flessibilità senza precedenti per ottimizzare le prestazioni dello sterzo per qualsiasi applicazione. L'integrazione del dosaggio di precisione Gerotor, del design avanzato delle valvole e della rigorosa qualità di produzione garantisce la precisione di sterzata, l'affidabilità e la durata operativa richieste dalle moderne apparecchiature mobili.

In combinazione con prezzi di acquisizione inferiori del 45-60% rispetto alle alternative OEM consolidate, tempi di consegna misurati in giorni anziché mesi e una filosofia di servizio post-vendita umanizzata incentrata sulla riduzione al minimo dei costi di proprietà a vita, la serie HANJIU OSPC offre una proposta di valore sempre più convincente. Mentre i mercati delle macchine mobili in tutto il mondo si evolvono verso una maggiore efficienza dei costi senza compromettere la sicurezza o le prestazioni, HANJIU Technology si pone come partner strategico preferito per la fornitura di unità di sterzo Orbitrol, con investimenti continui nella capacità produttiva, nel miglioramento del sistema di qualità e nella distribuzione globale che garantiscono il rafforzamento del vantaggio competitivo negli anni a venire.

Riferimenti

•Soluzioni di alimentazione Danfoss:Informazioni tecniche: Unità di sterzo OSPC Orbitrol (pubblicazione 520L0620).

•ISO4925:2020:Veicoli stradali - Specifiche dei liquidi per freni non a base di petrolio per sistemi idraulici.

•ECE R79:Disposizioni uniformi relative all'omologazione dei veicoli per quanto riguarda gli apparecchi sterzanti.

•ISO 9001:2015:Sistemi di gestione della qualità - Requisiti (riferimento alla certificazione HANJIU).

•ISO 4406:2017:Potenza idraulica idraulica — Fluidi — Metodo per codificare il livello di contaminazione da particelle solide.

•Catalogo tecnico HANJIU:Unità di sterzo Orbitrol serie OSPC: specifiche complete del prodotto, disegni dimensionali, codici di ordinazione e schemi dei circuiti idraulici.

•Bollettino di ingegneria applicativa HANJIU AE-2024-09:Metodologia di dimensionamento dell'unità di sterzo OSPC Orbitrol per applicazioni agricole, edili e per veicoli industriali.
