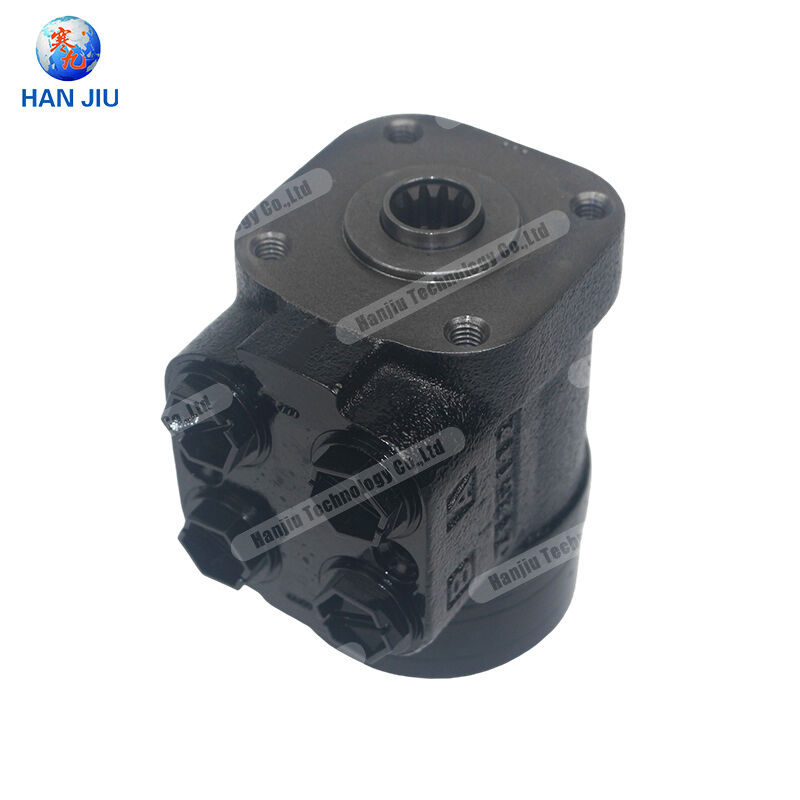

Serie HANJIU OSPB

Unità di sterzo Orbitrol

Libro bianco tecnico

Compatibile con Danfoss, ottimizzato per i costi, consegna rapida.

Shijiazhuang Hanjiu Technology Co., Ltd. 2025

Contenuto

Riassunto 3

Introduzione alla tecnologia di sterzo Orbitrol 4

Principio di funzionamento delle valvole Orbitrol 4

Componenti strutturali e funzione 5

La serie HANJIU OSPB 6

gamma di prodotti: OSPB 50 a OSPB 500 6

Configurazioni del circuito idraulico 7

Specifiche tecniche complete 9

Dati di prestazione completi da OSPB 50 a OSPB 500 9

Guida alla selezione del tipo di circuito 11

Compatibilità OSPB di Danfoss 12

Intercambiabilità dimensionale 12

Validazione delle prestazioni 13

Set di sigilli e pezzi di ricambio 14

Applicazioni in vari settori 15

Macchine agricole 15

Costruzione e gestione dei materiali 16

Veicoli industriali e navali 16

Gestione umanizzata e assistenza post-vendita 17

Riduzione dei costi di manutenzione 17

Disponibilità delle parti e servizio tecnico 18

Vantaggio competitivo e proposta di valore 19

Lideranza in termini di prezzo e prestazioni 19

Velocità di consegna e catena di fornitura 20

Assicurazione della qualità e certificazione 21

Conclusioni 22

Riferimenti 23

Riassunto

Il controllo idraulico dello sterzo rappresenta uno dei sistemi funzionali più critici nelle macchine mobili, che influisce direttamente sulla sicurezza dell'operatore, sulla produttività e sulla manovrabilità delle attrezzature.L'unità di sterzo orbitrol anche nota come unità di controllo dello sterzo idrostatico o valvola di sterzo completamente idraulica funge da sistema nervoso centrale del moderno servosterzo idraulico, convertendo l'input meccanico del volante in un flusso idraulico misurato con precisione che azionerà i cilindri dello sterzo.HANJIU Technology si è affermata come produttore leader di unità di sterzo orbitrol, fornendo la serie OSPB con completa intercambiabilità funzionale e dimensionale con la serie OSPB e OSPC di Danfoss.

Questo white paper tecnico presenta una documentazione tecnica completa per le unità di sterzo orbitrol della serie HANJIU OSPB,che comprende tutte le undici varianti di spostamento da OSPB 50 a OSPB 500, insieme alla gamma completa di configurazioni di circuiti idraulici, tra cui Open Center Non-Reaction (ON), Open Center Reaction (OR), Closed Center (CN) e Load Sensing (LS).L'analisi dimostra che le unità HANJIU OSPB raggiungono la precisione di sterzo, capacità di pressione e durata operativa equivalenti a quelle delle controparti Danfoss, pur offrendo vantaggi economici convincenti grazie a prezzi competitivi, consegna rapida,e una filosofia di servizio umanizzata focalizzata sulla riduzione dei costi di manutenzione per tutta la vita.

La serie HANJIU OSPB copre la gamma dello spostamento dello sterzo da 50 cm3/rev (adatta per i veicoli compatti) a 500 cm3/rev (per le più grandi macchine agricole e di costruzione),con tensione nominale massima di lavoro di 210 bar e capacità di pressione di sterzo di 175 barQuattro distinte configurazioni di circuito idraulico consentono un'adeguata compatibilità con qualsiasi tipo di pompa, dalle pompe ad ingranaggio fisso ai sistemi di rilevamento del carico compensati dalla pressione, garantendo un'efficienza energetica elevata.,prestazioni di sterzo reattive su tutta la gamma di applicazioni di apparecchiature mobili.

Introduzione alla tecnologia di sterzo Orbitrol

The evolution of hydraulic steering systems for off-road vehicles and industrial machinery has been defined by the development of the orbitrol steering unit — an ingeniously compact device that integrates the functions of a metering pump, valvola di controllo direzionale, e regolatore di flusso prioritario all'interno di un unico alloggiamento a macchina di precisione.e le sfide di sincronizzazione associate alle precedenti progettazioni di sistemi di sterzo, offrendo una sensazione di sterzo superiore, reattività e affidabilità.

Il termine "orbitrol" deriva dal movimento orbitale di un gruppo di ingranaggi interni (il Gerotor o Geroler meccanismo) che funge da cuore dell'unità di sterzo.l'albero di ingresso azionerà una bobina o una manica della valvola che dirigerà il flusso idraulico verso i cilindri dello sterzo e azionerà contemporaneamente l'elemento di misurazione GerotorLa cilindrata del Gerotor per giro determina il volume preciso di olio consegnato ai cilindri del volante per ogni giro del volante, creando unrelazione prevedibile tra la posizione delle ruote e l'articolazione del veicolo.

HANJIU Technology ha investito notevolmente nelle capacità di produzione di precisione richieste per la produzione di unità di sterzo orbitrol, riconoscendo che le strette tolleranze,processi di lavorazione specializzatiLa serie OSPB dell'azienda gode di celle di produzione Gerotor dedicate,apparecchiature di affinamento di precisione per l'elaborazione di corpi di valvole, e una completa infrastruttura di prova di fine linea appositamente progettata per la convalida dell'unità di sterzo.

Principio di funzionamento delle valvole Orbitrol

L'unità di sterzo orbitrol HANJIU OSPB opera sul principio di sterzo idrostatico a centro chiuso, integrando tre elementi funzionali primari all'interno di un alloggiamento monoblocco compatto:

•Pompa di misurazione (gerotor set):Il gruppo di ingranaggi interni con rotore in orbita e statore fisso misura con precisione il volume dell'olio idraulico proporzionale alla rotazione del volante. The geometric displacement of this Gerotor set (50 to 500 cm³/rev depending on model) determines the oil volume delivered per steering wheel revolution — a critical parameter that defines steering sensitivity and the number of wheel turns from lock to lock.

•Assemblaggio della valvola rotante:Una manica e una bobina di precisione, collegate direttamente all'albero di ingresso del volante, dirigono l'olio pressurizzato verso il portamento del cilindro di sterzo appropriato mentre restituiscono l'olio di scarico al serbatoio.In posizione neutrale (in linea retta), la valvola mantiene una condizione centrata con un minimo calo di pressione, mentre lo spostamento angolare del volante apre progressivamente percorsi di flusso verso il corrispondente port del cilindro.

•Controllo dei flussi prioritari:Una valvola di priorità integrata garantisce che il flusso di sterzo riceva una alimentazione preferenziale dalla pompa di sistema,mantenere una risposta di sterzo costante indipendentemente dalle richieste simultanee di altre funzioni idrauliche (ascensore del caricatore)Il flusso in eccesso al di là dei requisiti di sterzo è diretto al circuito idraulico ausiliario.

Quando l'operatore inizia una svolta, la rotazione del volante provoca lo spostamento della bobina della valvola rispetto alla manica della valvola,aprire un percorso di flusso dall'entrata di pressione attraverso l'elemento di misurazione Gerotor fino all'apposita porta della bombolaL'impianto Gerotor, azionato dall'accoppiamento meccanico tra i componenti della valvola, fornisce al cilindro del volante un volume di olio misurato con precisione.olio di ritorno dalla porta del cilindro opposto scorre di nuovo attraverso il Gerotor e uscite al serbatoio idraulicoQuesta disposizione a circuito chiuso garantisce che la posizione del cilindro del volante sia sempre proporzionale allo spostamento del volante, indipendentemente dalle variazioni di pressione o di carico del sistema.

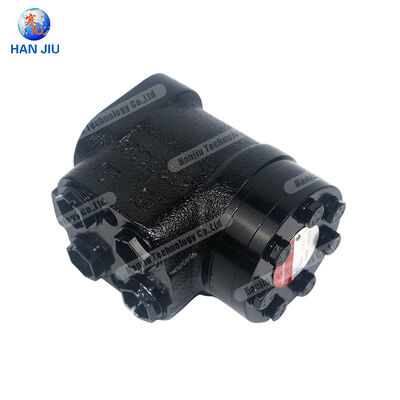

Componenti strutturali e funzione

L'unità di sterzo della serie HANJIU OSPB comprende diversi gruppi di componenti progettati con precisione, ognuno dei quali contribuisce alle prestazioni complessive, all'affidabilità e alla vita utile del dispositivo:

•Corpo della valvola (cassa):Leggia di alluminio fuso di alta qualità (EN AC-AlSi10Mg ((Fe) o equivalente) fornisce un'integrità strutturale leggera con eccellenti caratteristiche di lavorazione.L'alloggiamento contiene fori affinati con precisione per il manico della valvola, camera gerotorica e componenti di valvola di priorità, con tolleranze entro ±5 micron per garantire una corretta tenuta e una minima perdita interna.

•Valvo e bobina:Componenti in acciaio legato indurito, macinati e laminati per ottenere finiture superficiali submicroniche e spazi radiali precisi (in genere da 3 a 8 micron),fornire la misurazione del flusso di precisione che definisce la qualità dello sterzoLa geometria di portabilità della manica determina le caratteristiche di progressione del flusso quando il volante viene girato dal centro.

•Sistema di misurazione Gerotor/Geroler:Il set di ingranaggi interni con profilo dei denti ottimizzato garantisce una misurazione volumetrica accurata con minimo attrito e usura.con cuscinetti a rulli a ago tra le superfici di contatto del rotore e dello statore, riduce le perdite di attrito e migliora l'efficienza meccanica, particolarmente importante per unità di cilindrata più grande.

•Assemblaggio dell'albero di ingresso:L'interfaccia del volante, disponibile con spline standard della colonna di sterzo (tipicamente di diametro di 1 pollice o 3/4 pollici con vari numeri di denti),trasmette la coppia di ingresso dell'operatore al meccanismo della valvola, tenendo conto del disallineamento del galleggiante termico e radiale attraverso il supporto del cuscinetto di precisione.

•Valvole di controllo e valvole di soccorso:Le valvole di frenata interne impediscono il blocco della pressione del cilindro quando il volante viene rilasciato.mentre le valvole di sollievo a linea trasversale proteggono il circuito di sterzo da picchi di pressione causati da forze esterne applicate alle ruote a sterzo (urto stradale), ridurre l'impatto, ecc.).

•Sistema di tenuta:Gli anelli O e le guarnizioni dell'albero NBR o Viton di alta qualità mantengono l'integrità idraulica nell'intero intervallo di temperatura di funzionamento (da - 30 °C a + 100 °C),con composti di tenuta a bassa temperatura opzionali per applicazioni climatiche artiche.

La serie HANJIU OSPB

La serie HANJIU OSPB comprende undici varianti di spostamento, ciascuna disponibile in quattro configurazioni di circuito idraulico, providing a comprehensive steering solution matrix that addresses virtually every mobile machinery steering requirement from compact utility vehicles to the largest agricultural tractors and construction equipment.

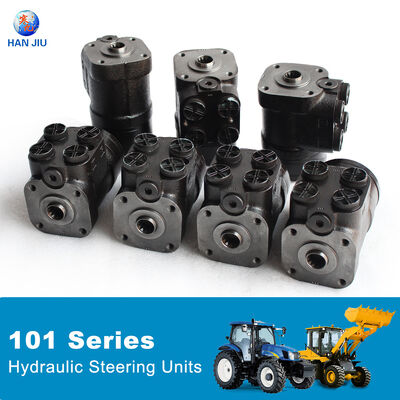

gamma di prodotti: OSPB 50 a OSPB 500

La linea di prodotti della serie HANJIU OSPB comprende i seguenti undici modelli a cilindrata, con ciascun numero di modello che indica la cilindrata nominale di Gerotor in centimetri cubici per rivoluzione:

•OSPB 50:Dislocamento 50 cm3/rev Unità di sterzo compatta per veicoli utilitari di piccole dimensioni, minicaricatori, trattori da prato e da giardino e altre applicazioni leggere che richiedono un controllo preciso della sterza con la punta dei dita.

•OSPB 63:Dislocamento 63 cm3/rev Ideale per trattori compatti, piccoli carrelli elevatori e veicoli comunali dove la guida reattiva e l'involucro compatto sono priorità.

•OSPB 80:Dislocamento 80 cm3/rev Opzione versatile di fascia media per trattori agricoli di medie dimensioni, carica ruote compatte e manovratori da remoto, bilanciamento dello sforzo di sterzo e ruote ruota a blocco.

•OSPB 100:Dislocamento 100 cm3/rev

•OSPB 125:Dislocamento 125 cm3/rev Optimizato per trattori agricoli di grandi dimensioni (120-180 CV) e macchinari da costruzione di medie dimensioni che richiedono meno giri del volante da serratura a serratura.

•OSPB 160:Dislocamento 160 cm3/rp ¢ Sterzo pesante per trattori di grandi dimensioni, caricatori a ruote di grandi dimensioni e carrelli elevatori pesanti per i quali è essenziale un'elevata velocità di sterzo e una riduzione dello sforzo dell'operatore.

•OSPB 200:Dislocamento 200 cm3/rv Unità di sterzo ad alta capacità per macchine agricole di grandi dimensioni (180+ CV), macchinari pesanti per la costruzione e veicoli di movimentazione di grandi dimensioni.

•OSPB 250:Dislocamento 250 cm3/rev

•OSPB 315:Dislocamento 315 cm3/rev Unità standard di capacità massima per la più grande apparecchiatura mobile che richiede un minimo di ingresso del volante per una massima articolazione.

•OSPB 400:Dislocamento 400 cm3/rp ¢ Capacità ultra elevata per apparecchiature pesanti specializzate e applicazioni di sterzo personalizzate che richiedono velocità di sterzo estreme.

•OSPB 500:Dislocamento 500 cm3/rev

Configurazioni del circuito idraulico

Ogni variante di cilindrata HANJIU OSPB è disponibile in quattro configurazioni di circuito idraulico distinte, che consentono una corrispondenza ottimale con l'architettura del sistema idraulico del veicolo:

ON ️ Centro aperto, non reazione

La configurazione Open Center Non-Reaction è il tipo di circuito più ampiamente applicato, in particolare nelle attrezzature agricole e di costruzione.la valvola interna mantiene un percorso centrale aperto nella posizione neutrale, permettendo al flusso della pompa di passare attraverso l'unità di sterzo con un minimo calo di pressione prima di ritornare nel serbatoio idraulico.la valvola chiude progressivamente il percorso di apertura centrale e contemporaneamente apre il percorso di misurazione verso i cilindri dello sterzoLa caratteristica di "non-reazione" significa che le forze esterne applicate alle ruote (da irregolarità stradali, ostacoli,o tendenze di autoallineamento) non vengono trasmesse al volanteQuesto isolamento fornisce un'esperienza operativa confortevole impedendo il rimbalzo del volante ed è la configurazione preferita per la maggior parte delle applicazioni fuoristrada.

Il circuito ON è universalmente compatibile con le pompe a ingranaggi a cilindrata fissa ed è la configurazione standard per trattori, caricatori, carrelli elevatori,e attrezzature simili in cui il comfort dell'operatore è una considerazione primaria.

OR

La configurazione Reazione Centro Aperto fornisce un percorso di feedback meccanico diretto dalle ruote a guida al volante,che consente all'operatore di "sentire" le condizioni della strada e la resistenza dei pneumatici attraverso il volante. nella configurazione OR, un collegamento di feedback (tipicamente realizzato attraverso l'accoppiamento meccanico del set Gerotor) trasmette le informazioni sulla posizione del cilindro di sterzo alla bobina della valvola,creando un effetto servo-follower in cui la posizione del volante corrisponde direttamente all'angolo del volante guidato.

Il volante a reazione è preferito nelle applicazioni in cui l'operatore beneficia di feedback tattile sulle condizioni di terra e sull'aderenza degli pneumatici, come il trasporto agricolo ad alta velocità,veicoli stradaliTuttavia, la configurazione OR trasmette lo shock stradale alle mani dell'operatore ed è generalmente meno comoda per il funzionamento continuo rispetto alla variante ON.

CN Centro chiuso

La configurazione a centro chiuso è progettata per l'uso con pompe a spostamento variabile a pressione compensata (in genere pompe a pistoni con controllo a carico o a pressione compensata).In posizione neutrale, tutti i blocchi di valvola scorrono attraverso l'unità di sterzo, mantenendo la pompa a pressione di attesa (in genere 15-25 bar).che risponde aumentando lo spostamento per fornire il flusso di sterzo richiesto.

Il circuito CN elimina il flusso continuo attraverso l'unità di sterzo in posizione retta, riducendo il consumo di energia e il riscaldamento dell'olio idraulico rispetto ai sistemi a centro aperto.Questa configurazione è sempre più specificata nei progetti di apparecchiature moderne in cui l'efficienza del carburante e la gestione termica sono prioritàIl circuito NC richiede una pompa a cilindrata variabile compatibile e non è adatto per impianti a cilindrata fissa.

LS Sensore di carico

La configurazione Load Sensing rappresenta il tipo di circuito di sterzo più avanzato ed energeticamente efficiente.la valvola LS genera un segnale di rilevamento del carico (un feedback di pressione proporzionale alla domanda istantanea del circuito di sterzo) che controlla una pompa di rilevamento del caricoQuesto segnale garantisce che la pompa fornisca con precisione il flusso e la pressione necessari per soddisfare la domanda di corrente di sterzo, non più, non meno, riducendo al minimo il spreco di energia.

La configurazione LS offre l'ulteriore vantaggio di mantenere una velocità di sterzo e una sensazione costanti indipendentemente dalle variazioni dei giri del motore, dalle esigenze idrauliche simultanee di altre funzioni,o variazioni del carico di sterzoCon l'aumentare del carico di sterzo (torni stretti, terra morbida, attrezzature pesanti), il sistema di rilevamento del carico regola automaticamente la potenza della pompa per mantenere costante le prestazioni di sterzo.Il circuito LS è la configurazione preferita per i progetti di apparecchiature premium in cui la qualità dello sterzo e l'efficienza energetica sono fondamentali.

Specifiche tecniche complete

I seguenti dati completi sulle prestazioni sono stati raccolti a partire da prove di convalida della produzione condotte in conformità alla norma ISO 4925 e ai protocolli di prova di orbita-rol standard del settore.Tutti i valori rappresentano le medie statistiche delle prove di campionamento di produzione effettuate con olio idraulico a base minerale (ISO VG 46) a temperatura di funzionamento stabilizzata a 50 °C.

OSPB 50 a OSPB 500 Data di prestazione completa

La tabella 1 presenta la matrice delle specifiche tecniche complete per le undici varianti della serie HANJIU OSPB di unità di sterzo orbitrol,con dati di prestazione applicabili a tutte e quattro le configurazioni di circuito (ON, OR, CN, LS) salvo diversa indicazione.

Tabella 1: specifiche tecniche complete della serie HANJIU OSPB

Osservazioni critiche sui dati del disciplinare: (1) Displacement range from 50 to 500 cm³/rev enables steering system design for vehicles spanning the complete range from compact utility equipment to the largest agricultural and construction machinery2) La pressione di lavoro massima di 210 bar e la pressione massima di 175 bar di sterzo forniscono una capacità adeguata per i carichi di sterzo più impegnativi che si incontrano nelle macchine pesanti;(3) Torsione di ingresso di 1.5-3.0 Nm fornisce uno sforzo di sterzo confortevole per gli operatori di tutte le capacità fisiche; (4) Il calo di pressione massimo nella posizione neutra (12 bar per ON/OR,25 bar per la CN/LS) garantisce la compatibilità con le metodologie standard di dimensionamento delle pompe.

Guida per la selezione del tipo di circuito

La scelta della configurazione del circuito idraulico appropriata dipende dal tipo di pompa del veicolo, dai requisiti di prestazione dello sterzo e dalle priorità di efficienza energetica:

Tabella 2: Guida alla selezione della configurazione del circuito HANJIU OSPB

La matrice di selezione nella tabella 2 fornisce una guida iniziale per la selezione del tipo di circuito.considerando le caratteristiche specifiche della pompa, massa del veicolo, geometria dello sterzo e condizioni di esercizio dell'applicazione prevista.

Compatibilità OSPB di Danfoss

La serie HANJIU OSPB raggiunge una completa interscambiabilità fisica e funzionale con le unità di sterzo orbitrol della serie OSPB e OSPC di Danfoss.Questa intercambiabilità comprende tutte le undici varianti di spostamento e tutte le quattro configurazioni di circuito, che fornisce alle comunità del mercato degli accessori e degli OEM una fonte alternativa completamente compatibile per l'approvvigionamento dell'unità di sterzo.

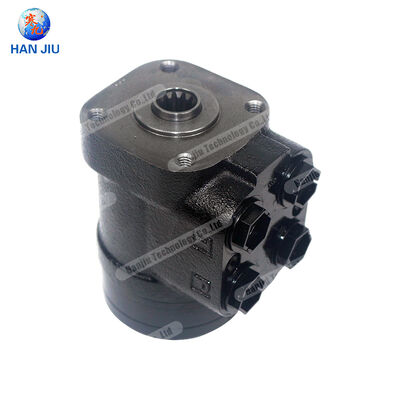

Intercambiabilità dimensionale

Tutte le interfacce critiche di montaggio e di collegamento sono conformi alle specifiche Danfoss OSPB/OSPC, consentendo la sostituzione diretta senza modifiche alle colonne di sterzo, idrauliche,o struttura del veicolo:

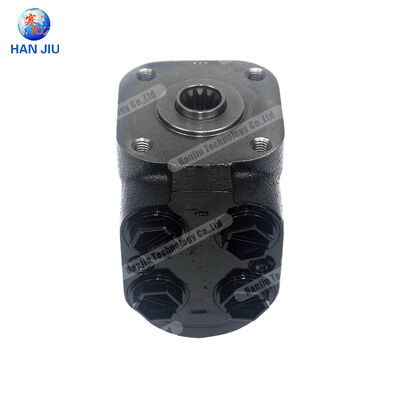

•Interfaccia di montaggio:Montaggio standard di flange a quattro bulloni con diametro pilota di 31,75 mm (1,25 pollici) e bulloni di montaggio M6 su un cerchio di bulloni di 50,8 mm identico alla configurazione OSPB/OSPC di Danfoss per tutte le varianti di spostamento.

•Arco di ingresso:Opzioni standard per l'albero della colonna di sterzo, inclusi albero a spina di 3/4 pollici e di 1 pollice di diametro (numeri di denti diversi), albero a chiavi di legno,le configurazioni degli alberi conici corrispondono alle offerte di Danfoss per la compatibilità diretta della colonna del volante.

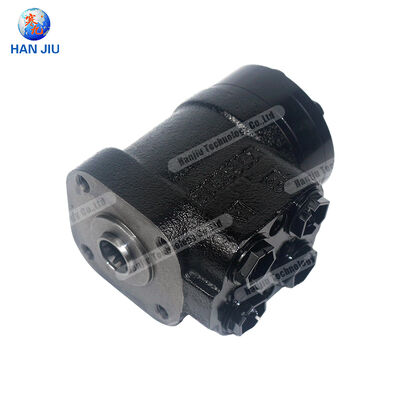

•Configurazione della porta:Disposizione standard delle porte con tre porte di connessione primarie: P (ingresso di pressione), T (ritorno del serbatoio) e L / R (porte del cilindro sinistro / destro).5 o 3/8-16 UNF a seconda della variante del modello, con riferimento alle specifiche portuali di Danfoss.

•Convoluto complessivo:Il diametro del corpo, l'altezza della flangia di montaggio, l'estensione dell'albero di ingresso e la lunghezza assiale totale corrispondono alle specifiche OSPB di Danfoss entro ± 0,3 mm, garantendo interferenze zero nelle applicazioni di sostituzione.

•Porta del segnale di rilevamento del carico:Le unità di configurazione LS comprendono la porta del segnale di rilevamento del carico (in genere M12×1.5 o 1/4 NPT) nella posizione e nell'orientamento identici a quelli delle unità Danfoss OSPC-LS,che consentono la connessione diretta ai comandi della pompa di rilevamento del carico esistenti.

Validazione delle prestazioni

I test completi confermano l'equivalenza delle prestazioni tra le unità di sterzo orbitrol della serie HANJIU e Danfoss OSPB.

•Accuratezza di misura:deviazione dello spostamento volumetrico entro il ±3% del valore nominale su tutta la gamma di pressione e temperatura di esercizio, corrispondente alle tolleranze di produzione di Danfoss.

•Caratteristiche della valvola:La caduta di pressione in posizione neutra, la curva di progressione del flusso e la linearità di misurazione corrispondono alle specifiche di Danfoss entro l'incertezza di misura.

•Capacità di pressione:Tutti i modelli sono stati testati a 1,5 volte la pressione massima di lavoro (315 bar) senza guasti strutturali o perdite di tenuta, rispettando i margini di sicurezza Danfoss.

•Forza di sterzo:Le caratteristiche della coppia di ingresso (coppia di rottura, coppia di funzionamento e gradiente di coppia) rientrano nelle fasce di specifiche Danfoss, garantendo un'equivalente sensazione di sterzo dell'operatore.

•Test di resistenza:I test di durata accelerata fino a 2 milioni di cicli di sterzo dimostrano l'integrità della tenuta, i tassi di usura e la conservazione della precisione di misurazione equivalenti ai dati di durata pubblicati da Danfoss.

Set di sigilli e pezzi di ricambio

Sono disponibili kit completi di sigillo di riparazione per unità di sterzo della serie HANJIU OSPB con riferimento diretto ai numeri di parti Danfoss.Il kit di tenuta (corrispondente a Danfoss 151B0118 per la configurazione standard NBR) include tutti gli anelli O, guarnizioni dell'albero, guarnizioni della carcassa del gerotore e guarnizioni del corpo della valvola necessarie per la ristrutturazione completa dell'unità di sterzo.

I singoli componenti di servizio, compresi i set Gerotor, le maniche delle valvole, le bobine delle valvole, i gruppi dell'albero di ingresso e le cartucce delle valvole di controllo, sono immagazzinati come parti originali HANJIU.La costruzione modulare comune alla piattaforma di progettazione OSPB consente la riparazione a livello di componente piuttosto che la sostituzione completa dell'unità, riducendo i costi di riparazione fino al 65% rispetto all'acquisto di nuove unità.

Applicazioni in vari settori

Le unità di sterzo orbitrol della serie HANJIU OSPB servono come nucleo di controllo dello sterzo in una vasta gamma di macchinari mobili nei settori agricolo, edile, industriale e marino.L'ampia gamma di cilindrata e le molteplici configurazioni dei circuiti consentono lo sterzo ottimizzato per le specifiche per praticamente tutti i veicoli a ruote o a rotaia che richiedono assistenza motrice allo sterzo.

Macchine agricole

L'apparecchiatura agricola rappresenta il più grande segmento del mercato unico per le unità di sterzo orbitrol, con la serie HANJIU OSPB specificata per l'intera gamma di macchine agricole:

•Trattori compatti e utilitari:Le unità OSPB 50-80 con circuito ON forniscono il controllo della punta del dito per trattori fino a 50 CV, con configurazione non reattiva che garantisce il comfort dell'operatore durante lunghe giornate di lavoro.

•Trattori di medio raggio:Le unità OSPB 100-125 sono lo standard del settore per i trattori nella gamma 80-150 CV, offrendo l'equilibrio ottimale tra sensibilità dello sterzo e sforzo dell'operatore per il lavoro sul campo e il trasporto su strada.

•Grandi trattori a fila e articolati:Le unità OSPB 160-250 servono i più grandi trattori agricoli (150-400 CV), dove un elevato flusso di sterzo e una rapida risposta dello sterzo sono essenziali per manovrare strumenti di grandi dimensioni.

•Coltivatori e spruzziatori a propulsione automatica:Le unità OSPB 125-200 con configurazione LS facoltativa forniscono lo sterzo preciso e reattivo richiesto per una raccolta accurata delle colture e l'applicazione chimica.

•Apparecchiature agricole specializzate:Le mietitrici di canna da zucchero, le mietitrici di cotone e i trattori da vigneto utilizzano unità OSPB 100-160 personalizzate per la geometria specifica dello sterzo e le condizioni di funzionamento di ciascun tipo di macchina.

Costruzione e gestione dei materiali

Le macchine per la costruzione e l'industria sottoponono i sistemi di sterzo a forti carichi d'urto, al funzionamento continuo e a condizioni ambientali difficili.La serie HANJIU OSPB dimostra un'affidabilità comprovata nel:

•Carriere a ruote:Le unità OSPB 125-200 gestiscono i pesanti carichi di sterzo dei caricatori frontali (capacità da 1 a 10 tonnellate), con valvole di sollievo trasversali che proteggono dai danni causati dall'impatto del freno e dalle forze di scavo.

•Camioni elevatori:Le unità OSPB 63-125 forniscono una guida precisa per carrelli elevatori per magazzini e cantieri (capacità da 1,5 a 16 tonnellate), dove la manovrabilità in spazi ristretti è un fattore critico di produttività.

•Carriera di retroescalatori:Le unità OSPB 100-160 gestiscono le esigenze di sterzo in doppia modalità delle retroescalatrici, fornendo un'autostrada reattiva e una manovrabilità precisa sul posto di lavoro.

•Scalatori a direzione:Le unità OSPB 80-125 controllano i motori delle ruote a propulsione idrostatica nei sistemi di sterzo a scorrevole, dove è essenziale un rapido inversione di direzione e un controllo preciso della velocità.

•Telemanipolatori:Le unità OSPB 100-160 forniscono il controllo dello sterzo per i manipolatori telescopici, che richiedono un tracciamento stabile in linea retta e una curva reattiva su terreni vari.

•Camionetti di scarico articolati:Le unità OSPB 200-315 gestiscono gli elevati carichi di sterzo dei grandi trascinatori articolati (capacità da 25 a 60 tonnellate) che operano su cantieri di costruzione e miniere accidentati.

Veicoli industriali e marittimi

Oltre ai mercati tradizionali dell'agricoltura e della costruzione, le unità di sterzo HANJIU OSPB servono applicazioni specializzate nell'automazione industriale e nelle attrezzature marittime:

•Veicoli di estrazione sotterranea:I caricatori a basso profilo e i trasportatori di personale nelle operazioni minerarie utilizzano unità OSPB 100-160 per una guida affidabile in ambienti sotterranei confinati e polverosi.

•Supporto a terra aeroportuale:I rimorchiatori di aeromobili, i caricatori di bagagli e i camion di ristorazione utilizzano unità OSPB da 80 a 125 per manovre precise a bassa velocità attorno agli aeromobili e alle infrastrutture dei terminal.

•Veicoli di bordo:I carrelli elevatori marini, i caricacarichi portuali e i trasportatori dei cantieri navali specificano unità OSPB resistenti alla corrosione per il funzionamento in ambienti a spruzzo di sale.

•Manutenzione ferroviaria:I veicoli per la manutenzione dei binari, le macchine per la rottura dei binari e le macchine per il tamponamento utilizzano unità OSPB 125-200 sia per le modalità di sterzo per il seguimento dei binari che per il viaggio su strada.

•Servizi di manutenzione stradale e comunale:Spazzatrici di strade, arricchitori di neve, classificatori stradali e veicoli di manutenzione di servizi pubblici implementano unità OSPB 100-160 per prestazioni di sterzo affidabili in tutti i periodi meteorologici.

Gestione umanizzata e assistenza post-vendita

L'impegno di HANJIU Technology per il successo del cliente si estende in ogni fase del ciclo di vita dell'unità di sterzo dalla consultazione iniziale delle applicazioni fino a decenni di affidabile funzionamento sul campo.La filosofia di gestione umanizzata della società pone il successo operativo del cliente al centro di tutte le decisioni aziendali, con l'obiettivo esplicito di ridurre al minimo il costo totale di proprietà e massimizzare il tempo di funzionamento delle apparecchiature.

Riduzione dei costi di manutenzione

Il costo totale della proprietà dell'unità di sterzo orbitrol comprende il costo di acquisizione, il lavoro di installazione, il fluido idraulico, i cambi di filtro, la sostituzione della tenuta e l'eventuale revisione o sostituzione.HANJIU affronta ogni componente dei costi attraverso programmi mirati:

•Programmazione della manutenzione preventiva:Raccomandazioni personalizzate di intervalli di manutenzione basate sulle ore di funzionamento, sulla gravità ambientale e sull'analisi delle condizioni dell'olio idraulico.La sostituzione del sigillo correttamente pianificata previene guasti catastrofici che richiedono la sostituzione completa dell'unità.

•Prezzi del kit di sigilli:I kit completi di sigilli di riparazione OSPB hanno un prezzo pari al 55-65% del prezzo equivalente dei kit Danfoss.riduzione diretta della componente dei costi di manutenzione ricorrenti per gli operatori di flotte e i fornitori di servizi di assistenza post-vendita.

•Riparabilità a livello di componente:La costruzione modulare dell'OSPB consente una riparazione economica a livello di componenti, sostituendo singoli set Gerotor, bobine di valvola,- riduzione dei costi di riparazione tipici del 60-70% rispetto alla sostituzione di un'unità nuova.

•Gestione dei fluidi idraulici:HANJIU fornisce una guida tecnica complementare sulla selezione del fluido idraulico, le specifiche di filtrazione e l'interpretazione dell'analisi dell'olio per massimizzare la durata di servizio dell'unità di sterzo.Una corretta gestione dei fluidi può prolungare la vita dei sigilli fino al 50% rispetto ai sistemi trascurati.

Disponibilità delle parti e servizio tecnico

HANJIU mantiene un importante inventario di unità complete della serie OSPB e di tutte le parti di servizio in centri di distribuzione strategicamente situati in Asia, Europa, Medio Oriente, Africa, Nord America,e Sud AmericaQuesto posizionamento globale delle scorte consente di soddisfare gli ordini di parti standard entro 24-48 ore per la maggior parte dei principali centri industriali.

L'organizzazione di servizio tecnico della società fornisce consulenza di ingegneria applicativa, assistenza per la risoluzione dei problemi, elaborazione dei reclami di garanzia,servizi di analisi dei guasti attraverso centri di supporto regionaliRisorse tecniche, tra cui manuali di installazione, diagrammi schematici idraulici, diagrammi di flusso di risoluzione dei problemi e video tutorial di riparazione sono disponibili attraverso il portale tecnico HANJIU in inglese,Cinese, spagnolo, russo, portoghese e arabo.

Vantaggio competitivo e proposta di valore

Nel panorama competitivo delle unità di sterzo orbitrol,HANJIU Technology offre una proposta di valore differenziata che combina una qualità di ingegneria verificata con significativi vantaggi economici e logistici rispetto alle alternative europee consolidate.

Lideranza in termini di prestazioni in termini di prezzo

L'analisi del mercato dimostra che le unità di sterzo della serie HANJIU OSPB consentono di risparmiare dal 45 al 60% sui costi di acquisizione rispetto alle unità di Danfoss OSPB/OSPC equivalenti, a seconda della cilindrata,configurazione del circuitoQuesto vantaggio in termini di prezzi deriva da:

•Integrazione verticale di produzione:Fusione a stiro in azienda di alluminio, lavorazione CNC di precisione, produzione di gerotori, assemblaggio,e di prova elimina i margini intermedi dei fornitori e garantisce un controllo completo della qualità durante tutto il processo di produzione.

•Tecnologia di produzione avanzata:Investimenti sostanziali in centri di lavorazione CNC, attrezzature di rettifica di precisione, sistemi di assemblaggio automatizzati,L'efficienza della produzione è paragonabile a quella dei più avanzati produttori europei..

•Gestione ottimizzata della catena di fornitura:Long-term agreements with certified raw material suppliers and modern ERP-based inventory management minimize procurement costs while ensuring consistent material quality and production schedule reliability.

•Rete di distribuzione efficiente:Le relazioni di fabbrica dirette con distributori regionali autorizzati eliminano i margini di distribuzione a più livelli caratteristici delle catene di approvvigionamento OEM consolidate,preservare prezzi competitivi a tutti i livelli della catena di approvvigionamento.

This economic structure enables HANJIU to offer steering units at prices significantly below Danfoss equivalents while maintaining equivalent engineering quality and manufacturing precision — a value proposition that has driven rapid market share growth among cost-conscious OEMs, distributori del mercato dei prodotti di ricambio e gestori di flotte in tutto il mondo.

Velocità di consegna e catena di fornitura

HANJIU mantiene una capacità di produzione superiore a 100.000 unità di sterzo orbitrol all'anno,con tempi di consegna standard di 7-12 giorni lavorativi per le configurazioni del catalogo in tutte le varianti di cilindrata e tipi di circuitiI programmi di produzione accelerati soddisfano esigenze urgenti con consegna di 3-5 giorni lavorativi per applicazioni critiche.

Le partnership logistiche globali con spedizionieri internazionali consolidati forniscono consegne affidabili porta a porta a destinazioni in tutto il mondo.Gli imballaggi per l'esportazione utilizzano custodie in legno certificate ISPM-15 con protezione antiumidità sigillata al vuoto, garantendo l'arrivo in condizioni fresche di fabbrica indipendentemente dalla durata del transito o dalle condizioni climatiche durante la spedizione.certificati di origine, le dichiarazioni di conformità CE e i certificati di prova applicabili sono redatti internamente per evitare ritardi nello sdoganamento.

Per i clienti OEM ad alto volume con modelli di domanda prevedibili,HANJIU offre inventario gestito da fornitori (VMI) e programmi di magazzino di spedizioni con inventario posizionato presso o adiacente alle strutture di assemblaggio dei clientiQuesti programmi eliminano efficacemente i tempi di consegna per gli ordini ricorrenti, ottimizzando al contempo il capitale circolante del cliente e i costi di carico delle scorte.

Assicurazione della qualità e certificazione

HANJIU Technology gestisce un sistema completo di gestione della qualità certificato secondo le norme ISO 9001:2015.con certificazione CE per tutte le unità di sterzo orbitrol della serie OSPB fornite allo Spazio economico europeo e certificazione ECE R79 per i sistemi di sterzo utilizzati sui veicoli stradaliIl programma di assicurazione della qualità comprende l'ispezione dei materiali in entrata, la verifica delle dimensioni in corso di processo, il test funzionale al 100% alla fine della linea,e campionamento statistico per la convalida della durata prolungata.

Ogni unità di sterzo della serie HANJIU OSPB è sottoposta a prove di produzione obbligatorie al 100%, tra cui: (1) verifica della caduta di pressione in posizione neutra al flusso nominale;(2) Conferma dell'accuratezza della misurazione a più punti di funzionamento di flusso e pressione lungo l'involucro nominale3) misurazione della coppia di ingresso per verificare le caratteristiche dello sforzo di sterzo; 4) verifica della pressione di crepazione della valvola di sollievo transversale;(5) Controllo delle perdite esterne a pressione massima di lavoro con stabilizzazione termica6) Controllo della funzionalità della valvola; e 7) verifica dell'accuratezza del segnale di rilevamento del carico (unità di configurazione LS).Tutti i dati di prova sono registrati elettronicamente e archiviati per numero di serie per una completa tracciabilità della produzione, con singoli certificati di prova disponibili su richiesta.

Le certificazioni relative ai materiali accompagnano ogni lotto di produzione, verificando la conformità ai requisiti delle specifiche per le carcasse in lega di alluminio (EN AC-AlSi10Mg(Fe)acciaio per valvole (acciaio per utensili in lega con adeguato trattamento termico), materiale gerotor (acciaio legato con indurimento di precisione) e composti di tenuta (norma NBR 70 Shore A, opzionale FKM/Viton per applicazioni ad alta temperatura). Third-party metallurgical analysis and mechanical property verification is conducted at ISO 17025 accredited external laboratories on a quarterly schedule to validate internal quality control processes.

Conclusioni

Le unità di sterzo orbitrol della serie HANJIU OSPB rappresentano una soluzione tecnicamente matura e commercialmente conveniente per il servosterzo idraulico nelle macchine mobili di settore agricolo, edilizio,industrialiCompletata intercambiabilità con le unità della serie OSPB e OSPC di Danfoss ¢ convalidate attraverso una correlazione dimensionale completa, un benchmarking delle prestazioni,e un'ampia storia documentata di servizio sul campo fornisce la fiducia necessaria per le specifiche OEM e la sostituzione post-vendita degli impianti esistenti.

L'integrazione della tecnologia di misurazione Gerotor di precisione, progettazione avanzata delle valvole, quattro distinte configurazioni di circuito idraulico (ON, OR, CN, LS),e rigorosa qualità di produzione fornisce la precisione di sterzo, affidabilità e durata di vita che le moderne apparecchiature mobili richiedono.tempi di consegna misurati in giorni anziché mesi, e una filosofia di servizio post-vendita umanizzata focalizzata sulla riduzione al minimo dei costi di proprietà per tutta la vita,la serie HANJIU OSPB offre una proposta di valore che è sempre più convincente nel mercato globale di oggi consapevole dei costi.

Con undici varianti di cilindrata da 50 a 500 cm3/rev, HANJIU offre la gamma di unità di sterzo orbitrol più completa del settore,consentire una progettazione ottimale del sistema di sterzo per veicoli dalle macchine compatte alle più grandi apparecchiature agricole e di costruzione- poiché gli OEM di macchine mobili e gli operatori di flotte in tutto il mondo cercano di ottimizzare l'economia delle attrezzature senza compromettere la qualità dello sterzo o la sicurezza dell'operatore,HANJIU Technology è il partner strategico preferito per la fornitura di unità di sterzo orbitrol, con investimenti continui nella capacità produttiva, nel miglioramento del sistema di qualità e nella distribuzione globale, garantendo un rafforzamento del vantaggio competitivo negli anni a venire.

Riferimenti

•Danfoss Power Solutions:Informazioni tecniche: OSPB e OSPC Orbitrol Steering Units (Pubblicazione 520L0545).

•ISO 4925:2020:Veicoli stradali Specificazione dei fluidi di frenatura non a base di petrolio per sistemi idraulici.

•ECE R79:Disposizioni uniformi relative all'omologazione dei veicoli per quanto riguarda le apparecchiature di sterzo.

•ISO 9001:2015:Sistemi di gestione della qualità  Requisiti (referenza di certificazione HANJIU).

•ISO 4406:2017:Potenza dei fluidi idraulici Fluidi Metodo per codificare il livello di contaminazione da particelle solide.

•Catalogo tecnico HANJIU:Le unità di sterzo orbitrolo della serie OSPB

•HANJIU Application Engineering Bulletin AE-2024-07:Metodologia di dimensionamento dell'unità di sterzo Orbitrol per trattori agricoli, caricatori a ruote e carrelli elevatori.
