Carta bianca tecnica

Serie HANJIU OMH

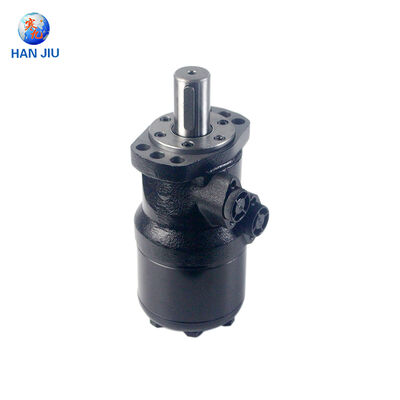

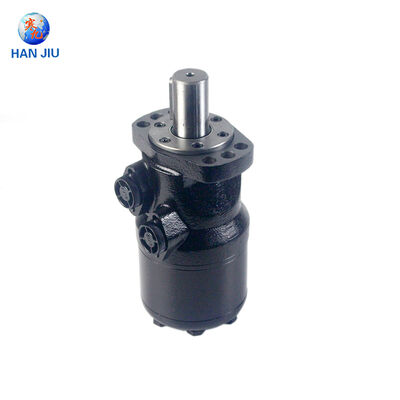

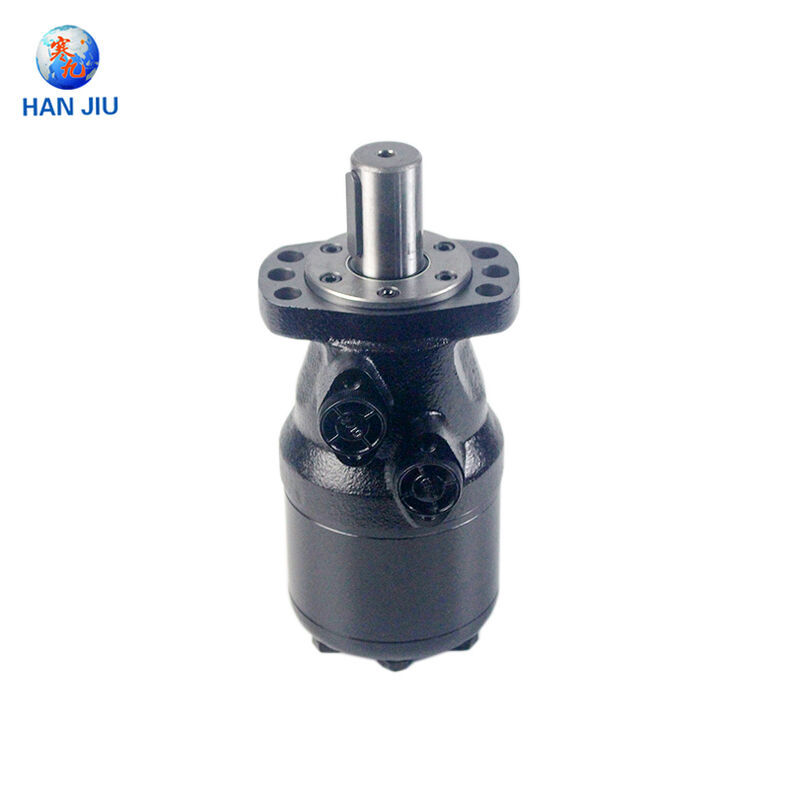

Motore orbitale

Danfoss OMH Compatibile. Grande Dislocamento.

OMH 200 · 250 · 315 · 400 · 500

Shijiazhuang Hanjiu Technology Co., Ltd.

Giugno 2025. www.hjhydraulic.com

Contenuto

Riassunto 3

Capitolo 1 Serie OMH: Tecnologia del motore orbitale a grande spostamento 4

1.1 Meccanismo dell'anello di ingranaggio a rotoli e principio di funzionamento 4

1.2 OMH vs OMR: differenziatori strutturali e prestazionali 5

Capitolo 2 HANJIU OMH Specificativi tecnici completi 6

2.1 Distanza di spostamento di cinque modelli 6

2.2 Dati di prestazione continui e intermittenti 7

2.3 Pressione, coppia e velocità 8

Capitolo 3 Guida di ricorso e compatibilità 9

3.1 HANJIU OMH contro Danfoss OMH Riferimento incrociato 9

3.2 Intercambiabilità tra più marchi 10

Capitolo 4 Ricambi, kit di sigilli e soluzioni di assistenza 11

4.1 Catalogo 11 di ricambi nucleari

4.2 Ottimizzazione dei costi di manutenzione 12

Capitolo 5 Applicazioni in vari settori 13

Capitolo 6 Assicurazione della qualità e distribuzione globale 15

Capitolo 7 Guida agli ordini e supporto tecnico 17

Conclusioni 19

Riferimenti 20

Riassunto

The HANJIU OMH series large-displacement orbital hydraulic motor delivers exceptional torque output and robust bearing capacity for applications that exceed the capabilities of standard medium-duty orbital motors. posizionata come ponte tra la serie OMR e le famiglie OMS/OMT, la serie OMH è dotata di gruppi gerotori di grande cilindrata, flange di montaggio A4 rinforzate,e cuscinetti per alberi di grandi dimensioni per gestire carichi radiali ed assiali estremiQuesto white paper presenta la linea completa di prodotti HANJIU OMH, che comprende cinque modelli da OMH 200 a OMH 500, con specifiche tecniche complete, dati di riferimento incrociati,e informazioni sul supporto post-vendita.

Shijiazhuang Hanjiu Technology Co., Ltd. ha sviluppato la sua serie OMH per ottenere una completa intercambiabilità dimensionale e prestazionale con la serie Danfoss OMH,la norma riconosciuta a livello mondiale per la potenza idraulica orbitale a grande cilindrataCon spostamenti geometrici che vanno da 201,3 cm3 a 470,6 cm3, coppia continua fino a 340 Nm e coppia intermittente massima fino a 540 Nm, i motori HANJIU OMH offrono un'elevata prestazione,alternativa conveniente per i costruttori di apparecchiature OEM, progettisti di sistemi idraulici e fornitori di servizi aftermarket che servono le industrie edili, minerarie, forestali e marine in tutto il mondo.

Parole chiave: HANJIU OMH motore orbitale, motore idraulico di grande cilindrata, Danfoss OMH compatibile, OMH 200 OMH 250 OMH 315 OMH 400 OMH 500, motore idraulico ad alta coppia a bassa velocità,motore orbitale ad anello di ingranaggi a rulli, motore idraulico per macchinari da costruzione pesanti, motore idraulico per attrezzature minerarie, ricambi per motori idraulici, kit di tenuta del motore orbitale

Capitolo 1 Serie OMH: Tecnologia del motore orbitale a grande spostamento

1.1 Meccanismo dell'anello di ingranaggio e principio di funzionamento

La serie HANJIU OMH, come tutti i moderni motori idraulici orbitali, converte l'energia idraulica in rotazione meccanica attraverso un meccanismo gerotor potenziato da un anello di ingranaggi a rulli.La geometria interna consiste in un anello fisso dello statore con denti interni lavorati con precisione e un rotore a forma di stella con denti esterni che si mescolano all'interno del foro dello statoreLa differenza di numero di denti tra statore e rotore crea una serie di camere sigillate che si espandono e si contraggono progressivamente man mano che il rotore orbita e ruota.

La caratteristica distintiva del progetto OMH è l'anello di ingranaggi dotato di rulli: rulli cilindrici sono collocati in ciascuna tasca dei denti dello statore,che stabilisce un'interfaccia di contatto a rotolamento con i denti del rotoreQuesta architettura offre vantaggi di prestazione significativi rispetto ai modelli a contatto scorrevole: l'attrito di rotolamento è intrinsecamente inferiore a quello scorrevole.ridurre le perdite meccaniche interne e migliorare l'efficienza complessiva■ l'usura dei profili dentali è drasticamente ridotta, prolungando la durata di servizio in condizioni di funzionamento continuo ad alta pressione; e la distribuzione dei rulli aumenta l'area di contatto efficace di carico,che consente una trasmissione di coppia superiore senza stanchezza dei componenti.

La valvola di distribuzione, integrata coassiale con l'albero di uscita,utilizza un design di precisione a bobina per dirigere sequenzialmente il fluido idraulico verso le camere di espansione mentre evacua il fluido dalle camere di contrazioneQuesta valvola integrata elimina la necessità di meccanismi di tempistica esterni e garantisce un passaggio preciso indipendentemente dalla velocità di funzionamento o dalla pressione.Il meccanismo di ingranaggio anello fisso converte il movimento orbitale-rotatorio composto del rotore in potenza di rotazione pura all'albero, che fornisce una rotazione fluida e ad alta coppia a velocità da quasi zero a rpm nominali massimi.

1.2 OMH vs OMR: differenziatori strutturali e prestazionali

Mentre le serie OMH e OMR condividono lo stesso principio di funzionamento degli anelli di ingranaggi a rotoli,l'OMH incorpora notevoli miglioramenti strutturali che lo elevano a una classe di cilindrata e di resistenza superioreQueste differenze fanno dell'OMH il motore di scelta quando le esigenze di applicazione superano la capacità delle alternative a medio carico:

● Intervallo di cilindrata: i motori OMH coprono da 201,3 a 470,6 cm3, significativamente più di quelli OMR da 51,6 a 397,0 cm3, fornendo coppia di uscita per le applicazioni di apparecchiature mobili più pesanti

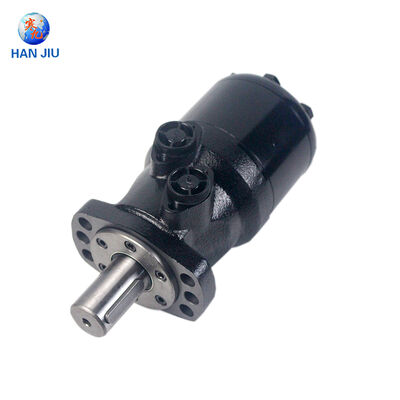

● Flancia di montaggio: l'OMH utilizza una robusta flangia ovale A4 a 4 fori anziché la flangia A2 a 2 fori dell'OMR, fornendo un attacco strutturale superiore per reazioni ad alta coppia e carico da urto

● Capacità di carico dell'albero: i cuscinetti dell'albero OMH sono dimensionati per carichi radiali e assiali notevolmente più elevati,consentendo installazioni a trazione diretta senza supporto esterno dei cuscinetti nella maggior parte delle applicazioni

● Diametro dell'albero: le opzioni standard per l'albero OMH includono albero cilindrico di 32 mm e 35 mm, più grande del massimo di 32 mm dell'OMR, che consente una maggiore trasmissione della coppia

● Pressione di ritorno massima: l'OMH raggiunge una pressione di ritorno continua di 200 bar (con linea di scarico), rispetto a 175 bar per l'OMR, supportando applicazioni a circuito chiuso e a circuito rigenerativo

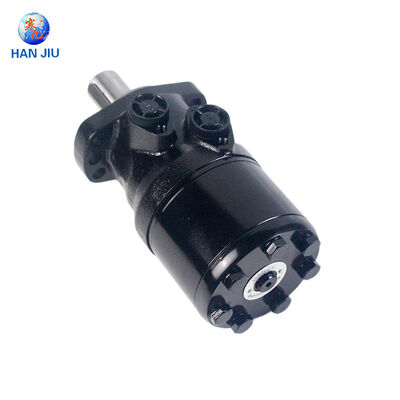

● Dimensione delle porte: le porte principali OMH sono dimensionate a G1/2 (BSP) o 7/8-14 UNF O-ring boss, fornendo una capacità di flusso maggiore rispetto alla configurazione G1/2 di OMR

● Involucro complessivo: l'OMH è circa dal 15% al 20% più grande e più pesante del corrispondente modello di spostamento OMR, riflettendo la maggiore robustezza strutturale

Capitolo 2 HANJIU OMH Specificativi tecnici completi

2.1 Intervallo di spostamento per cinque modelli

La serie HANJIU OMH comprende cinque modelli a grande cilindrata che forniscono coppia continua da 340 Nm all'OMH 200 a livelli comparabili all'OMH 500,con ciascun modello ottimizzato per una specifica gamma di funzionamentoTutti e cinque i modelli condividono dimensioni comuni di albero, flange e interfaccia di porta, semplificando la gestione delle scorte per i distributori e le strutture di manutenzione:

2.2 Dati di prestazione continui e intermittenti

La tabella seguente presenta le specifiche di prestazioni verificate per il funzionamento continuo e intermittente per tutti i motori orbitali della serie HANJIU OMH.Le valutazioni continue definiscono il funzionamento prolungato per la normale durata di vita. Le nomine di intermittenze si applicano a carichi di picco non superiori al 10% del tempo di ciclo di funzionamento. Tutti i dati misurati con olio idraulico minerale ISO VG 46 a 50°C e viscosità di 35 mm2/s:

2.3 Involucro di pressione, coppia e velocità

La serie HANJIU OMH presenta un'involucro di prestazioni distintivo ottimizzato per applicazioni a grande cilindrata, bassa velocità e alta coppia.La caduta massima di pressione continua varia da 115 bar (OMH 200) a 50 bar (OMH 500), mentre la capacità di calo di pressione intermittente si estende rispettivamente da 170 bar a 75 bar.fornendo un margine di sovraccarico sostanziale per le condizioni di carico da urto.

La velocità massima di funzionamento varia inversamente allo spostamento, da 370 rpm continui per l'OMH 200 a 155 rpm continui per l'OMH 500.Le velocità nominali intermittenti estendono questi limiti di circa il 20% per il funzionamento a breve durataLa coppia massima di uscita continua è di 340 Nm sui modelli OMH 200, 250, 315 e 400, con l'OMH 500 che fornisce 340 Nm continui e 520 Nm intermittenti.

La potenza massima di uscita in servizio continuo raggiunge gli 11,2 kW per l'OMH 200, diminuendo a 3,7 kW per l'OMH 500 man mano che l'involucro di funzionamento si sposta verso applicazioni a coppia dominante.Tutti i modelli raggiungono una coppia di partenza elevata, con una media compresa tra l'85% e il 90% della coppia continua nominale, che garantisce prestazioni affidabili di avvio a freddo a pieno carico.con un'efficienza complessiva che raggiunge l'80% ai punti di funzionamento ottimali.

La pressione di ritorno massima ammissibile con collegamento della linea di scarico raggiunge 200 bar continui, 225 bar intermittenti e 250 bar di picco per tutti i modelli OMH,che consentono il funzionamento a circuito chiuso e a circuito rigenerativo senza tubature di scarico esterneL'opzione di tenuta dell'albero ad alta pressione (HPS) è raccomandata per le applicazioni in cui la pressione della linea di ritorno supera i 50 bar.

Capitolo 3 Guida di ricorso e compatibilità

3.1 HANJIU OMH vs Danfoss OMH Riferimento incrociato

I motori orbitali della serie HANJIU OMH raggiungono un'intercambiabilità dimensionale e funzionale verificata con la serie Danfoss OMH.La seguente tabella di riferimenti incrociati fornisce una mappatura diretta del modello per la sostituzioneApplicazioni di progettazione di attrezzature nuove:

Ogni motore HANJIU OMH subisce una verifica dimensionale al 100%, test di pressione idrostatica a 1,5 volte la pressione massima nominale e una convalida delle prestazioni che conferma velocità di uscita, coppia,e efficienza volumetrica entro le tolleranze specificateLa geometria della flangia di montaggio, le configurazioni dell'albero, le specifiche del filo di apertura e le dimensioni complessive dell'involucro sono conformi agli standard OEM di Danfoss,garantire la sostituzione diretta senza modifica del sistema.

3.2 Intercambiabilità tra più marchi

Oltre alla compatibilità con Danfoss, i motori della serie HANJIU OMH servono come sostituti diretti per i seguenti grandi marchi internazionali:fornendo una soluzione universale per i requisiti del motore orbitale a grande cilindrata:

● M+S Hydraulic (Bulgaria) MH serie motori orbitali a grande cilindrata

● Motori ad alta coppia a bassa velocità della serie 2000 e 4000 di Eaton Char-Lynn

● Motori di grande cilindrata della serie TG e DF Parker/White Drive

● Motori orbitali di serie SAM Brevini BGH e BGHT

● Motori a pistoni radiali e gerotori della serie MCR3 e MCR5 di Bosch Rexroth

● Grandi motori idraulici orbitali della serie Intermot NAM e NHM

Capitolo 4 Ricambi, kit di sigilli e soluzioni di assistenza

4.1 Catalogo dei pezzi di ricambio di base

HANJIU mantiene un inventario completo di componenti di ricambio originali per l'intera serie OMH, supportando sia i programmi di manutenzione preventiva che le operazioni di riparazione sul campo.Il catalogo di ricambi comprende::

4.2 Ottimizzazione dei costi di manutenzione

La scelta di motori orbitali HANJIU OMH e ricambi originali offre significativi vantaggi economici durante tutto il ciclo di vita della proprietà dell'attrezzatura:

● riduzione dei costi di acquisizione del 35% al 55% rispetto alle apparecchiature originali Danfoss, con prestazioni e durata di vita verificate equivalenti

● La sostituzione di un kit completo di guarnizioni costa dal 40% al 60% in meno del prezzo dell'OEM, con tutti i kit che includono guarnizioni, anelli O e guarnizioni per alberi accuratamente abbinate.

● Tempo di consegna standard da 1 a 7 giorni a livello globale, con dispacciamento di emergenza disponibile 24 ore per i requisiti critici

● Riduzione del costo totale di proprietà del 25% al 35% ottenuta grazie alla disponibilità costante di parti, all'allungamento della durata di vita del motore e alla riduzione del tempo di fermo dell'attrezzatura

● Consulenza tecnica gratuita fornita da ingegneri idraulici qualificati con un tempo medio di risposta inferiore a 2 ore

Capitolo 5 Applicazioni in vari settori

Il motore orbitale di grande cilindrata della serie HANJIU OMH serve applicazioni impegnative in diversi settori industriali in cui la coppia elevata a bassa velocità, la robusta capacità di carico,e la comprovata durata in condizioni estreme sono requisiti essenziali.

5.1 Apparecchiature per la costruzione e per il movimento di terra

Le macchine da costruzione costituiscono il segmento di applicazione principale dei motori orbitali della serie OMH.di cilindrata inferiore o uguale a 50 cm3 ma non superiore a 50 cm3, sistemi di propulsione del caricatore di retroescalatore, della gamba stabilizzatrice e dei propulsori di massa del secchio, del caricatore a sterzo a scivolo e del caricatore a binario compatto, vibrazioni del tamburo dei rulli stradali e propulsori di movimento,motori di pompe per camion di calcestruzzoI modelli OMH 200 e OMH 250 sono predominanti nelle applicazioni edilizie.dove la loro combinazione di coppia elevata e velocità moderata fornisce la precisione, un potente controllo del movimento richiesto dalle attrezzature di movimentazione del terreno e di movimentazione dei materiali.

5.2 Miniera e movimentazione di materiali pesanti

Le operazioni di estrazione sottopongono i componenti idraulici a cicli di lavoro continui a carico elevato in ambienti abrasivi e contaminati.La serie OMH alimenta i motori di trazione dei veicoli LHD sotterranei e di rotazione dei secchiIn questo caso, il sistema di controllo delle emissioni di gas di scarico è basato su un sistema di controllo delle emissioni di gas di scarico.Motori OMH azionano caricatori e scaricatori navali, attrezzature per la movimentazione dei container e sistemi di trasporto di materiali sfusi.i modelli OMH e OMH 500 forniscono la coppia di uscita sostanziale richiesta da queste applicazioni di movimentazione continua di materiali pesanti.

5.3 Silvicoltura, agricoltura e marina

Nel settore forestale, OMH ha sviluppato motori di trasmissione di log di potenza e motori di verricelli a scivolo, meccanismi di rotazione della testa del mietitrebbia e di alimentazione e sistemi di azionamento del braccio dellimber.Le applicazioni agricole includono grandi foraggieri con intestazione e processori di kernel, combinano sistemi di bobina del raccoglitore e di auge di scarico e propulsione di irrigazione a pivotamento centrale su larga scala.pescherecci commerciali con reti da pesca e con palangari, e le rampe di poppa e gli attuatori del coperchio della botola.L'alta tolleranza alla pressione di ritorno dell'OMH e le opzioni di tenuta robusta dell'albero lo rendono particolarmente adatto agli ambienti marini in cui la pressione di ritorno del sistema è intrinsecamente elevata.

5.4 Apparecchiature industriali e specializzate

Le applicazioni industriali includono i movimenti pesanti a nastro trasportatore, i movimenti dei mixer a tamburo rotativo e dei frullatori, i grandi sistemi di indicizzazione e posizionamento, l'estrusione di plastica e la movimentazione di stampi a iniezione,veicoli guidati automatizzati e robot mobiliLe installazioni specializzate comprendono le unità di propulsione delle teste dei tagliatori delle macchine di perforazione dei tunnel, le attrezzature per piattaforme offshore, i sistemi di passo e di giovamento delle turbine eoliche,e piattaforme di movimento per passeggeri di divertimentoL'OMH 200 e l'OMH 250 sono i modelli più comunemente specificati per applicazioni industriali, dove la loro elevata densità di coppia e le loro caratteristiche di regolazione della velocità agevolano un movimento preciso e affidabile..

Capitolo 6 Assicurazione della qualità e distribuzione globale

HANJIU Technology gestisce uno stabilimento produttivo verticalmente integrato a Shijiazhuang con centri di lavorazione CNC, linee di produzione automatizzate di gerotori, stazioni di montaggio di precisione,e attrezzature di prova e convalida completeIl sistema di gestione della qualità è certificato secondo le norme ISO 9001:2015, con il marchio CE di conformità per tutti i prodotti forniti ai mercati dell'Unione europea.

● Test di pressione idrostatica al 100%: ogni motore OMH viene sottoposto a test di pressione a 1,5 volte la pressione di lavoro massima nominale per verificare l'integrità dell'alloggiamento, le prestazioni di tenuta e l'assenza di perdite

● Validazione delle prestazioni: la velocità di uscita, la coppia e l'efficienza volumetrica vengono misurate e registrate per ogni unità di produzione rispetto alle tolleranze specificate

● Verifica delle dimensioni: la misurazione di precisione con macchine di misurazione delle coordinate e la metrologia convenzionale conferma l'intercambiabilità con le dimensioni OEM di Danfoss

● Certificazione dei materiali: alloggiamenti di ghisa nodulare, alberi in acciaio legato e set di gerotori di precisione provenienti da fornitori qualificati con completa tracciabilità del materiale

● Garanzia: 12 mesi di garanzia contro i difetti dei materiali e della lavorazione in condizioni normali di esercizio

La rete di distribuzione globale serve i clienti in oltre 80 paesi attraverso rivenditori autorizzati, clienti diretti OEM e distributori aftermarket.Localizzazioni strategiche regionali di magazzini in EuropaL'impegno di HANJIU per la qualità, i prezzi competitivi,Il volume delle esportazioni internazionali è cresciuto di due cifre.

Capitolo 7 Guida agli ordini e supporto tecnico

7.1 Procedura di selezione

La specifica del corretto motore orbitale HANJIU OMH segue una procedura di ingegneria sistematica:

● Passo 1: calcolare la coppia di uscita richiesta includendo il fattore di servizio applicativo (in genere da 1,25 a 1,5 per le attrezzature da costruzione e da estrazione mineraria)

● Passo 2: Determinare la pressione di lavoro disponibile del sistema e confermare l'adeguatezza della pressione nominale del motore per il lavoro continuo o intermittente

● Passo 3: calcolare il flusso idraulico richiesto: Q = Vg x n / 1000 (L/min), dove Vg è lo spostamento in cm3 e n è la velocità desiderata in giri/min

● 4° passo: verificare che la velocità, il flusso e la pressione calcolati rientrino nel limite di continuità del motore

● Passo 5: Selezionare il tipo di albero (32 mm o 35 mm cilindrico, SAE 6B splinato o conico), la configurazione della flange A4 e le specifiche del filo di apertura

● Passaggio 6: specificare la configurazione della tenuta dell'albero (HPS standard o ad alta pressione) in base alla pressione di ritorno prevista

7.2 Canali di supporto tecnico

HANJIU Technology fornisce un supporto tecnico completo attraverso più canali: consultazione telefonica diretta durante l'orario di lavoro esteso (ora standard cinese);richiesta tecnica via e-mail con risposta garantita entro 2 ore durante l'orario lavorativo; documentazione tecnica completa, comprese schede di dati, manuali di installazione, guide di risoluzione dei problemi e diagrammi schematici idraulici disponibili per il download;supporto tecnico video e assistenza diagnostica a distanza per sfide applicative complesse■ e servizio sul campo per i principali clienti OEM e partner di distribuzione.Il team di supporto tecnico è composto da ingegneri idraulici qualificati con decenni di esperienza combinata in macchinari da costruzione, attrezzature minerarie, sistemi agricoli, idraulica marina e automazione industriale.

Conclusioni

Il motore idraulico orbitale di grande cilindrata della serie HANJIU OMH offre prestazioni comprovate per le applicazioni più esigenti a bassa velocità e ad alta coppia in costruzioni, miniere, silvicoltura,agricolturaCon cinque modelli di cilindrata da OMH 200 a OMH 500 che offrono cilindrate geometriche da 201,3 cm3 a 470,6 cm3, coppia continua fino a 340 Nm,coppia intermittente massima a 540 Nm, e completa intercambiabilità dimensionale con la serie Danfoss OMH, HANJIU soddisfa l'intero spettro di esigenze di trasmissione idraulica di grande cilindrata.

Meccanismo a anello di ingranaggi a rulli, flange di montaggio A4 rinforzata, cuscinetti per alberi di grandi dimensioni,e elevata tolleranza alla pressione di ritorno posizionano la serie OMH come motore di scelta per apparecchiature mobili pesanti e sistemi industrialiIn combinazione con l'ampia disponibilità di pezzi di ricambio, i costi competitivi del ciclo di vita e il supporto tecnico globale reattivo,I motori orbitali HANJIU OMH offrono un valore tangibile che rafforza la competitività degli OEM e riduce i costi operativi per le flotte di apparecchiature degli utenti finaliMentre l'industria avanza verso una maggiore efficienza e un'integrazione idraulica più intelligente,HANJIU rimane impegnata a far progredire la sua linea di prodotti OMH attraverso investimenti di ingegneria sostenuti ed eccellenza produttiva.

Riferimenti

[1] Danfoss Power Solutions. Orbital Motors Tipo OMP, OMR e OMH Informazioni tecniche [151-1013]. 2011.

[2] Danfoss Power Solutions. OMH Technical Data and Function Diagrams [151-1850 fino a 151-1854]. 2023.

[3] Danfoss Power Solutions. OMH Dimensions Versioni europee e statunitensi [151-1857-151-1859] 2023.

[4] Zeus Hydratech. Sauer Danfoss OMH Orbital Motors Dati tecnici. 2024.

[5] Shijiazhuang Hanjiu Technology Co., Ltd. HANJIU OMH Series Orbital Motor Product Catalog. 2024.

[6] Shijiazhuang Hanjiu Technology Co., Ltd. Guida di riferimento incrociato del modello: HANJIU OMH vs Danfoss, Eaton, M+S. 2024.

[7] ISO 9001:2015. sistemi di gestione della qualità - requisiti. organizzazione internazionale di normalizzazione.

[8] Direttiva 2006/42/CE. Direttiva macchine. Parlamento europeo e Consiglio.
