LIBRO BIANCO TECNICO

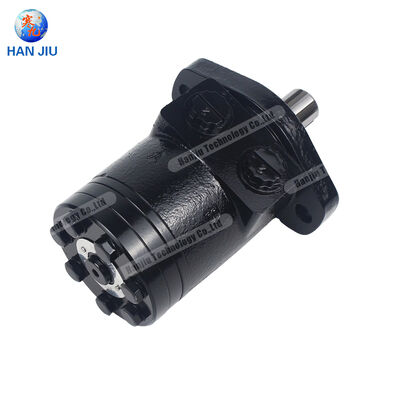

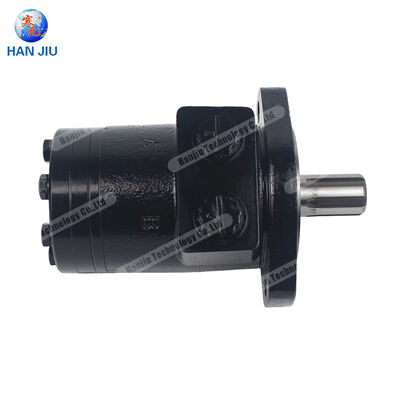

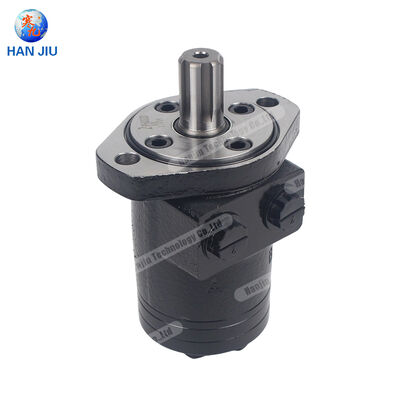

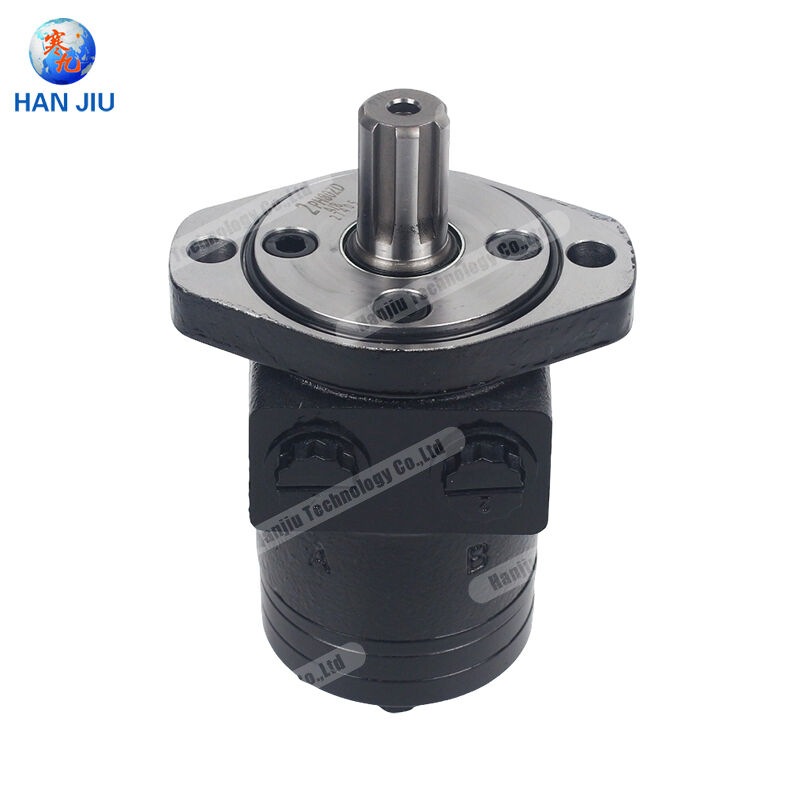

Serie HANJIU OMP

Motore orbitale

Compatibile con Danfoss OMP | 14 Spostamenti | Soluzioni globali per la catena di fornitura

Motore idraulico a coppia elevata a bassa velocità | Applicazioni edili, agricole, minerarie e industriali

Shijiazhuang Hanjiu Technology Co., Ltd.

Giugno 2025 | www.hjhydraulic.com

Sommario

Fare clic con il tasto destro e selezionare "Aggiorna campo" per aggiornare i numeri di pagina

Sintesi 3

Capitolo 1 Introduzione alla tecnologia dei motori orbitali 4

1.1 Principio di funzionamento dei motori orbitali Gerotor 4

1.2 La serie Danfoss OMP come punto di riferimento del settore 5

Capitolo 2 Specifiche tecniche complete della serie HANJIU OMP 6

2.1 Copertura dello spostamento a gamma completa 6

2.2 Dati sulle prestazioni continue e intermittenti 7

2.3 Valori di pressione, velocità e coppia 8

Capitolo 3 Guida al confronto dei modelli e ai riferimenti incrociati 9

3.1 Riferimento incrociato modello HANJIU vs Danfoss 9

3.2 Compatibilità con altri marchi principali 10

Capitolo 4 Parti di ricambio, kit di guarnizioni e soluzioni di manutenzione 11

4.1 Catalogo completo delle parti di ricambio 11

4.2 Risparmio sui costi e analisi del ciclo di vita 12

Capitolo 5 Applicazioni nei vari settori 13

Capitolo 6 Garanzia di qualità e distribuzione globale 15

Capitolo 7 Guida agli ordini e supporto tecnico 17

Conclusione 19

Riferimenti 20

Sintesi

Il motore idraulico orbitale della serie HANJIU OMP rappresenta una soluzione completa per la trasmissione di potenza a bassa velocità e coppia elevata su macchine edili, attrezzature agricole, sistemi di movimentazione materiali, operazioni minerarie e automazione industriale. Questo white paper tecnico presenta la linea completa di prodotti HANJIU OMP, che comprende 14 varianti di cilindrata da OMP 25 a OMP 500, con specifiche prestazionali dettagliate, dati di riferimento incrociati, disponibilità di pezzi di ricambio e analisi del costo totale di proprietà.

Shijiazhuang Hanjiu Technology Co., Ltd. si è affermata come produttore leader cinese di motori idraulici orbitali, ottenendo la piena compatibilità dimensionale e prestazionale con la serie Danfoss OMP, il punto di riferimento più ampiamente riconosciuto del settore. Con una produzione annua che supera le 300.000 unità e una distribuzione in oltre 80 paesi in tutto il mondo, HANJIU offre qualità verificata a costi di acquisizione e ciclo di vita significativamente ridotti, supportato da un servizio tecnico reattivo e da un ampio inventario di pezzi di ricambio.

Parole chiave: motore orbitale HANJIU, motore idraulico OMP, compatibile Danfoss OMP, motore idraulico a coppia elevata a bassa velocità, motore orbitale gerotor, motore idraulico per macchine edili, motore idraulico per macchine agricole, pezzi di ricambio per motore idraulico, kit di guarnizioni per motore orbitale

Capitolo 1 Introduzione alla tecnologia dei motori orbitali

1.1 Principio di funzionamento dei motori orbitali Gerotor

Il motore idraulico orbitale, noto anche come motore gerotor, funziona secondo un principio meccanico distintivo che consente una generazione di coppia eccezionale a basse velocità di rotazione. Il meccanismo principale è costituito da due componenti principali: un rotore interno a forma di stella con denti esterni e un anello dello statore esterno con profili dei denti interni lavorati con precisione che superano di uno il numero dei denti del rotore.

Durante il funzionamento, il fluido idraulico ad alta pressione entra nel motore e viene distribuito attorno all'interfaccia rotore-statore attraverso una piastra della valvola di precisione. La pressione idraulica costringe il rotore a orbitare eccentricamente all'interno dello statore ruotando contemporaneamente attorno al proprio asse. Questo movimento orbitale e rotatorio composto crea una serie di camere del fluido in espansione e contrazione che avanzano continuamente attorno alla periferia, convertendo l'energia idraulica in una rotazione dell'albero fluida e potente.

Questa architettura di progettazione offre vantaggi intrinseci che rendono i motori orbitali la scelta preferita in numerosi settori: coppia di avviamento estremamente elevata senza requisiti minimi di velocità; uscita regolare e senza pulsazioni su tutta la gamma di velocità; rapporto peso/potenza compatto; capacità di sopportare elevati carichi radiali e assiali sull'albero; capacità operativa bidirezionale; e durata comprovata in condizioni operative estreme, tra cui contaminazione, variazione di temperatura e pressione di ritorno elevata.

1.2 La serie Danfoss OMP come punto di riferimento del settore

La serie Danfoss OMP costituisce lo standard globale per i motori idraulici orbitali di media portata da oltre quattro decenni. Caratterizzata dalla flangia di montaggio ovale (flangia A2), opzioni di albero versatili tra cui configurazioni cilindriche, scanalate e rastremate e una gamma di cilindrate che va da 25 a 400 centimetri cubi per giro, la serie OMP ha raggiunto l'adozione universale nei canali OEM e aftermarket in tutto il mondo.

Le principali caratteristiche distintive del design OMP includono caratteristiche di funzionamento regolare su tutto l'inviluppo di velocità, coppia operativa costante su un ampio intervallo di velocità, elevata coppia di avviamento per condizioni di carico impegnative, elevata tolleranza della pressione di ritorno senza richiedere connessioni di scarico esterne (se dotati di tenuta meccanica ad alta pressione), costruzione robusta adatta sia per sistemi idraulici a circuito aperto che a circuito chiuso e compatibilità con una gamma completa di fluidi idraulici tra cui oli minerali, fluidi biodegradabili e fluidi idraulici resistenti al fuoco.

Capitolo 2 Specifiche tecniche complete della serie HANJIU OMP

2.1 Copertura dello spostamento a gamma completa

La serie HANJIU OMP fornisce una copertura completa dello spettro di spostamento Danfoss OMP, offrendo 14 modelli distinti che consentono un adattamento preciso a qualsiasi requisito applicativo. Ogni designazione del modello corrisponde allo spostamento geometrico nominale in centimetri cubi per giro:

2.2 Dati sulle prestazioni continue e intermittenti

Le seguenti tabelle presentano i dati prestazionali completi per tutti i motori orbitali della serie HANJIU OMP. Le valutazioni continue definiscono i parametri per un funzionamento prolungato con una normale aspettativa di vita utile. I valori intermittenti si applicano a carichi di picco di breve durata che non superano il 10% del tempo di funzionamento.

2.3 Valori di pressione, velocità e coppia

La pressione operativa massima consentita per la serie HANJIU OMP raggiunge 140 bar continui e 175 bar intermittenti nella maggior parte della gamma di prodotti, con i modelli di cilindrata più piccola (da OMP 25 a OMP 40) classificati a 100 bar continui e 140 bar intermittenti. La capacità di velocità massima è inversamente proporzionale alla cilindrata, variando da 1.600 giri al minuto per l'OMP 25 fino a 120 giri al minuto per l'OMP 500, garantendo una densità di potenza ottimale per tutte le dimensioni di applicazione.

La coppia massima erogata varia direttamente con la cilindrata, da 33 Nm continui per l'OMP 25 a 435 Nm continui per l'OMP 400. L'OMP 500 estende ulteriormente questa capacità fino a 385 Nm continui. Tutti i modelli presentano un'elevata coppia di avviamento, tipicamente compresa tra l'80% e il 90% della coppia continua nominale, eliminando la necessità di meccanismi di avviamento ausiliari nella maggior parte delle applicazioni.

Capitolo 3 Guida al confronto dei modelli e ai riferimenti incrociati

3.1 Riferimento incrociato del modello HANJIU vs Danfoss

La serie HANJIU OMP (commercializzata come BMP/BM1 in alcune regioni) raggiunge la completa intercambiabilità con la serie Danfoss OMP in tutte le dimensioni critiche e i parametri prestazionali. La seguente tabella di riferimenti incrociati consente la sostituzione diretta:

Ogni motore orbitale HANJIU è sottoposto a verifica dimensionale completa, test di pressione e convalida delle prestazioni per garantire la compatibilità immediata. Le dimensioni della flangia di montaggio, le configurazioni dell'albero, le specifiche della filettatura della porta e le dimensioni complessive dell'involucro corrispondono esattamente alle specifiche OEM Danfoss, consentendo la sostituzione diretta senza modifiche alle apparecchiature o ai sistemi idraulici esistenti.

3.2 Compatibilità con altri marchi principali

Oltre all'intercambiabilità Danfoss, i motori orbitali della serie HANJIU OMP fungono anche da sostituti diretti per i seguenti marchi riconosciuti a livello internazionale:

● Motori orbitali M+S Hydraulic (Bulgaria) serie MP e HP

● Motori Eaton Char-Lynn serie H a bassa velocità e coppia elevata

● Motori Parker/White Drive serie TC, TE e TB

● Motori orbitali SAM Brevini serie BG

● Motori idraulici Ross TRW serie MF e MG

● Motori gerotor Bosch Rexroth serie MGP e GXP

Questa ampia compatibilità tra marchi posiziona HANJIU come fornitore di soluzioni universali per la sostituzione dei motori orbitali, riducendo la complessità dell'inventario per distributori e strutture di manutenzione e garantendo al contempo una rapida evasione degli ordini indipendentemente dal produttore dell'attrezzatura originale.

Capitolo 4 Parti di ricambio, kit di guarnizioni e soluzioni di manutenzione

4.1 Catalogo completo delle parti di ricambio

HANJIU mantiene un inventario completo di componenti sostitutivi per l'intera linea di prodotti della serie OMP, garantendo che le operazioni di manutenzione e riparazione possano procedere senza ritardi. I pezzi di ricambio disponibili includono:

4.2 Risparmio sui costi e analisi del ciclo di vita

L'implementazione dei motori orbitali HANJIU OMP e dei pezzi di ricambio originali offre vantaggi economici misurabili durante l'intero ciclo di vita dell'apparecchiatura:

● Riduzione dei costi di acquisizione dal 35% al ​​55% rispetto alle apparecchiature Danfoss originali, senza alcun compromesso in termini di prestazioni o durata utile

● Risparmi sui costi di sostituzione del kit completo di guarnizioni dal 40% al 60%, poiché tutti i kit includono guarnizioni, O-ring e guarnizioni di precisione

● Tempi di consegna standard compresi tra 1 e 7 giorni a livello globale, con spedizione espressa 24 ore su 24 per esigenze urgenti, riducendo al minimo i tempi di fermo delle apparecchiature

● Durata utile prolungata del motore ottenuta grazie alla costante disponibilità di parti di ricambio originali, riducendo il costo totale di proprietà dal 25% al ​​35% durante il ciclo di vita dell'apparecchiatura

● Consulenza tecnica gratuita e supporto per la risoluzione dei problemi forniti da ingegneri idraulici qualificati con tempi di risposta medi inferiori a 2 ore

Capitolo 5 Applicazioni nei vari settori

Il motore orbitale della serie HANJIU OMP serve una gamma eccezionalmente diversificata di applicazioni in molteplici settori industriali, sfruttando la sua elevata coppia di avviamento, le dimensioni compatte e le prestazioni affidabili in condizioni difficili.

5.1 Macchine edili

Le macchine movimento terra rappresentano uno dei segmenti applicativi più ampi per i motori orbitali della serie OMP. Le installazioni tipiche includono azionamenti girevoli per mini escavatori e pale compatte, sistemi di trazione per minipale e pale compatte cingolate, azionamenti per coclee per scavatori di buche e attrezzature per perforazione di fondazioni, azionamenti per argano per camion commerciali e bracci di gru e sistemi di rotazione del tamburo della betoniera. I modelli da OMP 50 a OMP 200 predominano in questo settore, fornendo la coppia e la durata necessarie per le operazioni di movimento terra e movimentazione materiali a servizio continuo.

5.2 Macchine agricole

Le moderne attrezzature agricole fanno ampio affidamento su motori orbitali per funzioni tra cui azionamenti di aspo e coclee per mietitrebbie, potenza di attrezzi montati su trattore come falciatrici, motozappe e presse per balle, propulsione del sistema di irrigazione a perno centrale, azionamenti di ventole per irroratrici per vigneto e frutteto e azionamenti di carri miscelatori per mangime per bestiame. I modelli OMP 80, OMP 100 e OMP 160 sono particolarmente adatti per le applicazioni agricole dove la resistenza alla contaminazione, alle variazioni di temperatura e ai carichi pesanti intermittenti sono essenziali.

5.3 Applicazioni minerarie, forestali e marine

Nel settore minerario, i motori OMP alimentano teste di rotazione di piattaforme di perforazione, trasmissioni di nastri trasportatori e sistemi di trazione di veicoli commerciali sotterranei. Le attrezzature forestali utilizzano questi motori per la rotazione della pinza per tronchi, gli azionamenti della testa della mietitrice e l'articolazione della gru di spedizione. Le applicazioni marine includono azionamenti di verricelli per ancore, operazioni di argano, attuatori di coperture per boccaporti e sistemi di distribuzione dell'attrezzatura da pesca. I modelli di cilindrata maggiore, tra cui OMP 250, OMP 315 e OMP 400, forniscono la notevole coppia erogata richiesta da queste applicazioni impegnative.

5.4 Attrezzature industriali e per scopi speciali

Le applicazioni di automazione industriale comprendono sistemi di trasporto, apparecchiature di miscelazione e miscelazione, tavole rotanti, movimentazione di stampi a iniezione di plastica e macchinari tessili. Le installazioni per scopi speciali includono azionamenti di spazzole per spazzatrici stradali, attrezzature per la manutenzione delle piste aeroportuali, coclee spazzaneve e rotazione dello scivolo di scarico, azionamenti di bobine di macchinari per la cura del tappeto erboso e sistemi di compattazione di attrezzature per la gestione dei rifiuti. La serie HANJIU OMP offre la versatilità necessaria per soddisfare praticamente qualsiasi requisito di potenza idraulica a bassa velocità e coppia elevata.

Capitolo 6 Garanzia di qualità e distribuzione globale

HANJIU Technology gestisce uno stabilimento di produzione all'avanguardia a Shijiazhuang, nella provincia di Hebei, in Cina, dotato di centri di lavoro CNC di precisione, linee di assemblaggio automatizzate e apparecchiature di collaudo complete. Il sistema di gestione della qualità è stato certificato secondo gli standard ISO 9001, garantendo una qualità costante del prodotto e un miglioramento continuo dei processi.

● Ogni motore orbitale HANJIU viene sottoposto a test di pressione al 100% a 1,5 volte la pressione nominale massima per verificare l'integrità dell'alloggiamento e le prestazioni di tenuta

● I test sulle prestazioni confermano la velocità di uscita, la coppia e l'efficienza volumetrica entro le tolleranze specificate per ogni unità prodotta

● L'ispezione dimensionale mediante apparecchiature di misurazione di precisione garantisce l'intercambiabilità con Danfoss e altre specifiche OEM

● La conformità alla marcatura CE conferma il rispetto delle direttive europee sulla sicurezza dei macchinari per tutti i prodotti esportati nei mercati dell'UE

● Tutti i motori vengono consegnati con una copertura di garanzia di 12 mesi contro difetti di materiali e lavorazione in normali condizioni operative

La rete di distribuzione globale comprende rivenditori autorizzati e partner di assistenza in più di 80 paesi, con magazzini strategici che garantiscono consegne rapide ai principali mercati. I volumi di esportazione di HANJIU sono cresciuti costantemente anno dopo anno, riflettendo la fiducia dei clienti internazionali nella qualità del prodotto, nei prezzi competitivi e nel servizio reattivo.

Capitolo 7 Guida agli ordini e supporto tecnico

Per specificare il motore orbitale HANJIU OMP corretto per una determinata applicazione è necessario prendere in considerazione diversi parametri chiave. Il processo di selezione inizia con la determinazione della coppia richiesta alla pressione operativa specificata, quindi verificando che la portata e la velocità risultanti rientrino nell'intervallo nominale continuo del motore.

7.1 Procedura di selezione

● Passaggio 1: calcolare la coppia richiesta incluso il fattore di sicurezza dell'applicazione (tipicamente da 1,2 a 1,5)

● Passaggio 2: determinare la pressione disponibile del sistema e verificare l'adeguatezza della pressione nominale del motore

● Passaggio 3: calcolare la portata richiesta in base alla velocità di uscita desiderata e alla cilindrata selezionata

● Passaggio 4: verificare che la velocità, il flusso e la pressione calcolati rientrino tutti nei valori nominali continui

● Passaggio 5: selezionare il tipo di albero, la flangia di montaggio e la configurazione della porta per soddisfare i requisiti di installazione

7.2 Canali di supporto tecnico

HANJIU Technology fornisce supporto tecnico completo attraverso molteplici canali: consulenza telefonica diretta durante l'orario lavorativo; richiesta tecnica via email con risposta garantita entro 2 ore; documentazione in linea tra cui schede tecniche, manuali di installazione e guide per la risoluzione dei problemi; supporto tecnico video per situazioni diagnostiche complesse; e assistenza sul campo in loco per i principali clienti e distributori. Il team di supporto tecnico è composto da ingegneri idraulici qualificati con una vasta esperienza pratica in applicazioni edili, agricole, minerarie e industriali.

Conclusione

Il motore idraulico orbitale della serie HANJIU OMP offre una combinazione convincente di qualità verificata, copertura completa delle specifiche e significativo vantaggio in termini di costi per applicazioni OEM e aftermarket in tutto il mondo. Con 14 varianti di cilindrata che forniscono una coppia continua da 33 Nm a 435 Nm, valori di pressione fino a 175 bar e completa intercambiabilità dimensionale con la serie Danfoss OMP, HANJIU soddisfa l'intero spettro di requisiti di potenza idraulica a bassa velocità e coppia elevata.

L'ampia disponibilità di pezzi di ricambio, il supporto tecnico reattivo e la comprovata rete di distribuzione globale posizionano HANJIU come partner affidabile a lungo termine per produttori di apparecchiature, distributori idraulici e organizzazioni di manutenzione che cercano di ottimizzare i costi di approvvigionamento senza compromettere l'affidabilità operativa. Mentre la tecnologia idraulica continua ad evolversi verso una maggiore efficienza e un’integrazione più intelligente, HANJIU rimane impegnata a far progredire la propria linea di prodotti di motori orbitali attraverso l’innovazione continua e gli investimenti nell’eccellenza produttiva.

Riferimenti

[1] Soluzioni di alimentazione Danfoss. Motori orbitali tipo OMP, OMR e OMH Informazioni tecniche [520L0262 Rev DA]. 2014.

[2] Soluzioni di alimentazione Danfoss. Scheda tecnica del motore orbitale OMP X 50 [riferimento 11186729]. 2023.

[3] Soluzioni di alimentazione Danfoss. Scheda tecnica del motore orbitale OMP X 200 [riferimento 11185705]. 2023.

[4] Shijiazhuang Hanjiu Technology Co., Ltd. Catalogo prodotti motore orbitale serie HANJIU OMP. 2024.

[5] Guida di riferimento incrociato del modello Shijiazhuang Hanjiu Technology Co., Ltd.: HANJIU vs Danfoss, Eaton, M+S. 2024.

[6] ISO 9001:2015. Sistemi di Gestione della Qualità - Requisiti. Organizzazione internazionale per la standardizzazione.

[7] Direttiva 2006/42/CE. Direttiva Macchine. Parlamento europeo e Consiglio.
