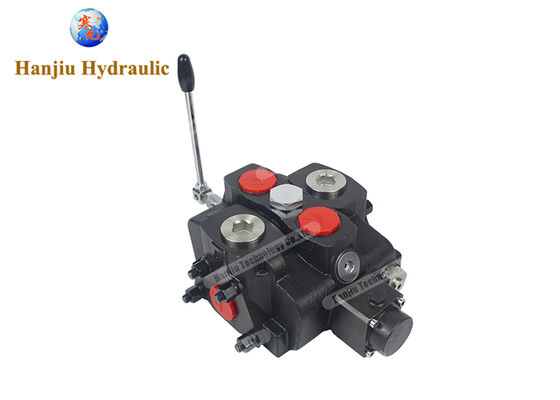

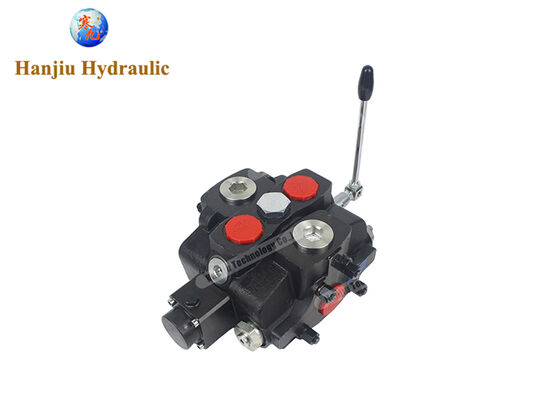

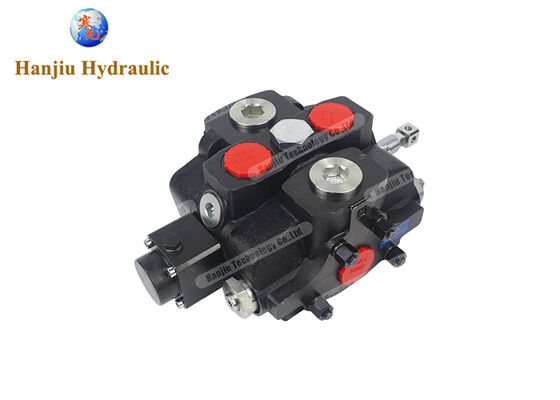

SD25/1 Valvola di controllo direzionale, posizione 3, A B chiusa a neutrale, 240 LPM, 315 BAR



Valvola di controllo direzionale SD25/1, 3 posizioni, A B Chiusi al Neutro, 240 LPM, 315 BAR





portata	240 litri
numero di sezioni	1 Sezione
sezione di ingresso valvola	ingresso laterale, con valvola di sicurezza
pressione di taratura valvola di sicurezza	315 bar
dimensione porta di ingresso	G1
tipo di otturatore	3 posizioni
disposizione lato maniglia	maniglia standard
disposizione lato tappo otturatore	3 posizioni a doppio effetto, A/B Chiusi al Neutro
disposizione sezione di lavoro	tipo standard
dimensione porta di lavoro	G3/4
tipo sezione di uscita	uscita laterale
dimensione porta di uscita	G1













Valvola di controllo direzionale 20-380L, 100 - 350 BAR





Valvole di controllo direzionale idrauliche – Completamente compatibili con Walvoil, Hydrocontrol, Badestnost e altri marchi europei e americani

Siamo un produttore professionale di valvole di controllo direzionale idrauliche in Cina. I nostri prodotti coprono vari metodi di controllo tra cui manuale, elettrico, pneumatico, elettroidraulico, elettromeccanico, elettromagnetico e telecomando. Le portate vanno da 20 a 300 L/min e le pressioni possono raggiungere fino a 315 bar.



valvola SD	Portata	Pressione Massima	Otturatore
SD 25	240L/Min / 63 GPM	315 BAR	1-12 sezioni
SDS 180	160L/Min / 42 GPM	315 BAR	1-12 sezioni
SDS 380	380L/Min / 100 GPM	315 BAR	1-12 sezioni
SD 4	45L/Min / 11.8 GPM	315 BAR	1 sezione
SD 5	45L/Min / 11.8 GPM	315 BAR	1-7 sezioni
SD 45	45L/Min	315 BAR	1-7 sezioni
SD 55	45L/Min	315 BAR	1-7 sezioni
SD11	70 LPM / 19.6 GPM	315 BAR	1-5 sezioni
SD14	120 LPM / 31.5 GPM	315 BAR	1 Sezione
SD18	160 LPM / 42 GPM	315 BAR	1-4 Sezioni





Le nostre valvole idrauliche possono sostituire o abbinare completamente i principali marchi italiani ed europei comeWalvoil,Hydrocontrol, eBadestnost. Sono adatte per varie applicazioni tra cui macchine edili, macchine agricole, piattaforme aeree, attrezzature per la movimentazione dei materiali e veicoli industriali.





I. Perché distributori, produttori di attrezzature e officine di riparazione dovrebbero acquistare da noi?



1. Distributori: Alti margini di profitto e rapido ricambio delle scorte



Le nostre valvole idrauliche hanno un prezzo pari solo al 30%-50% dei marchi europei e americani, lasciando ampi margini di profitto ai distributori. Le portate coprono 20-380 L/min e il numero di unità può essere ampliato da 1 a 12 o più, fornendo una copertura completa per varie esigenze di supporto, dalle macchine agricole leggere alle macchine edili pesanti. Offriamo anche servizi di personalizzazione OEM, supportando la creazione di marchi indipendenti e aiutando i distributori a costruire una fedeltà del cliente a lungo termine.



2. Produttori di attrezzature (OEM): Costi di approvvigionamento ridotti e catena di approvvigionamento ottimizzata



I produttori di attrezzature necessitano di componenti chiave affidabili, con parametri costanti e tempi di consegna stabili. Le nostre valvole idrauliche sono completamente compatibili con i marchi europei e americani in termini di dimensioni, flange di montaggio, specifiche delle porte, pressioni nominali e curve di portata, consentendo la sostituzione diretta delle configurazioni esistenti senza modificare il design della macchina principale. Supportiamo la personalizzazione basata su disegni: funzioni del nucleo valvola non standard, posizioni delle porte speciali, solenoidi di diverse tensioni e rivestimenti resistenti alla corrosione possono essere regolati secondo necessità. Sceglierci ridurrà i costi di approvvigionamento, abbrevierà i tempi di risposta della catena di approvvigionamento e minimizzerà i lunghi tempi di attesa associati ai marchi importati.



3. Fornitore di servizi di riparazione: Fornitura completa di ricambi, consegna rapida



Il mercato delle riparazioni è più vulnerabile alle difficoltà nel reperire ricambi, ai lunghi tempi di consegna e ai prezzi opachi. Forniamo una gamma completa di parti facilmente danneggiabili, inclusi kit di guarnizioni, assiemi nucleo valvola, assiemi molla e bobine elettromagnetiche. I prodotti standard vengono spediti entro 7-15 giorni, con scorte adeguate e risposta rapida, aiutando i riparatori a ridurre significativamente i tempi di fermo delle attrezzature. Rispetto ai lunghi cicli di assistenza post-vendita (60-90 giorni) dei marchi europei e americani, offriamo un significativo vantaggio temporale.







II. Quali sono i nostri vantaggi rispetto ai marchi europei e americani?





Vantaggio 1: Vantaggio di prezzo significativo, rapporto costo-efficacia leader



Attraverso effetti di cluster industriale e una catena di approvvigionamento integrata verticalmente (fusione, lavorazione di precisione CNC, rettifica nucleo valvola e componenti di tenuta integrati), i nostri costi di produzione sono significativamente inferiori a quelli dei produttori europei e americani. Le valvole idrauliche con prestazioni equivalenti hanno un prezzo pari al 30%-50% dei marchi europei e americani, senza compromettere la qualità. I prodotti nazionali di valvole idrauliche hanno raggiunto una tecnologia paragonabile ai marchi importati, offrendo un vantaggio di prezzo senza pari.



Vantaggio Due: Confronto completo dei parametri tecnici, intercambiabilità senza interruzioni



Le nostre valvole idrauliche sono completamente compatibili con i marchi internazionali in termini di pressione nominale (fino a 315 bar), gamma di portata (20-380 L/min), numero di unità (1-12 unità) e funzioni di posizione centrale. Possono sostituire direttamente i modelli corrispondenti di marchi come Walvoil, Hydrocontrol e Badestnost. Ad esempio, la serie Walvoil SD5 ha una portata nominale di 45 L/min, una pressione di 315 bar e può essere utilizzata fino a 7 unità; i nostri parametri di prodotto corrispondenti sono completamente compatibili.



Vantaggio Tre: Metodi di controllo completi, ampia copertura



I nostri prodotti supportano molteplici metodi di controllo, tra cui manuale, elettrico, pneumatico, elettroidraulico, elettrico, elettromagnetico e telecomando. Il metodo di controllo elettroidraulico combina i vantaggi delle tecnologie elettroniche e idrauliche, regolando continuamente la posizione del nucleo valvola regolando il segnale elettrico di ingresso per controllare con precisione la pressione e la portata del sistema idraulico, garantendo un funzionamento ad alta precisione nei sistemi idraulici di precisione che richiedono un'elevata accuratezza di controllo. Dall'operazione manuale semplice al controllo automatizzato remoto complesso, possiamo fornire soluzioni corrispondenti.



Vantaggio 4: Struttura modulare/integrale disponibile, adattabilità flessibile



La valvola multi-via modulare adotta un design a blocchi, in cui ogni modulo funzionale può essere combinato in modo flessibile in base alle esigenze effettive. È facile da smontare e rimontare, offrendo potenti funzionalità e facilitando l'aggiunta o la riduzione delle connessioni. La valvola multi-via integrata presenta una struttura compatta, elevata rigidità ed eccellente tenuta, rendendola adatta per applicazioni con spazio di installazione limitato. Entrambe le strutture possono essere personalizzate con valvole di sicurezza, valvole di riempimento e valvole combinate per soddisfare in modo flessibile le esigenze dei diversi sistemi principali.



Vantaggio 5: Tempi di consegna brevi, fornitura stabile



I marchi europei e americani hanno spesso cicli di consegna di 60-90 giorni, significativamente influenzati dalle fluttuazioni della catena di approvvigionamento globale. Sfruttando l'ecosistema ben sviluppato di produzione di componenti idraulici della Cina e la nostra capacità produttiva stabile, i modelli standard possono essere spediti entro 7-15 giorni e gli ordini all'ingrosso possono essere organizzati per una produzione rapida previa negoziazione. Per i produttori OEM, ciò si traduce in tempi di attesa di produzione più brevi e capacità di risposta al mercato più rapide.



Vantaggio 6: Certificazioni complete, esportazione senza ostacoli



I nostri prodotti sono certificati ISO 9001 per il sistema di gestione della qualità e soddisfano gli standard internazionali come CE, consentendo un'esportazione agevole verso i mercati globali, tra cui Europa, Nord America, Sud-est asiatico, Sud America, Medio Oriente e Africa. Il cluster industriale dei componenti idraulici della Cina ha formato un sistema di catena di approvvigionamento altamente specializzato, possedendo centri di lavorazione CNC avanzati, linee di trattamento termico e banchi di prova idraulici completi per garantire l'accuratezza dimensionale del prodotto e la coerenza funzionale.





III. Principali aree di applicazione delle valvole di controllo direzionale idrauliche



Le valvole di controllo direzionale sono il "centro nevralgico" di un sistema idraulico, utilizzate per controllare la direzione del flusso, lo stato di apertura/chiusura e la distribuzione del flusso dell'olio idraulico. Sono ampiamente utilizzate in:





Macchine edili: Escavatori, pale gommate, bulldozer, rulli stradali, gru, carrelli elevatori, carrelli elevatori telescopici, pale compatte cingolate, terne, gru montate su camion, autospurghi, betoniere



Macchine agricole: Trattori, mietitrebbie, imballatrici, irroratrici, spargitori di fertilizzanti, tosaerba, seminatrici, macchine agricole con braccio telescopico



Piattaforme Industriali Aeree: Piattaforme a pantografo, piattaforme articolate



Attrezzature per la movimentazione dei materiali: Carrelli elevatori, sollevatori, transpallet, piattaforme elevatrici, verricelli, paranchi



Veicoli Industriali: Veicoli per l'igiene urbana, compattatori di rifiuti, spazzatrici, lavapavimenti, veicoli minerari



Macchine Forestali: Macchine per il taglio del legname, raccoglitori di legname, cippatrici, diserbatori





Macchine Marine: Macchinari di coperta, sistemi di timoneria, verricelli di ancoraggio



Automazione Industriale: Presse per stampaggio a iniezione, presse, macchine utensili, sistemi idraulici di linea di produzione







IV. Uso corretto delle valvole di controllo direzionale idrauliche



1. Considerazioni sulla selezione



Prima di selezionare una valvola, si prega di confermare che i seguenti parametri chiave siano compatibili:



Corrispondenza della portata: La portata nominale della valvola deve essere ≥ 1,1–1,2 volte la portata richiesta dal sistema (con un margine). Calcolare la portata massima totale richiesta da tutti gli attuatori (cilindri idraulici, motori) e selezionare una specifica valvola corrispondente. Evitare valvole "sottodimensionate": una portata insufficiente può causare surriscaldamento della valvola, perdite o funzionamento lento dell'attuatore.



Corrispondenza della pressione: La pressione nominale della valvola deve essere ≥ alla pressione di lavoro più alta del sistema, che può raggiungere i 315 bar.



Metodo di controllo: Definire chiaramente il metodo operativo (manuale, elettrico, pneumatico, elettroidraulico, ecc.) e i requisiti di velocità di risposta. Il controllo manuale è adatto per condizioni operative semplici; il controllo proporzionale elettroidraulico è adatto per sistemi automatizzati; il controllo pneumatico è adatto per ambienti antideflagranti.



Forma strutturale: Selezionare un design integrale (compatto) o segmentato (espansione flessibile) in base allo spazio di installazione.



Funzione della posizione neutra: Confermare il tipo di funzione della posizione neutra (ad esempio, chiusura in posizione neutra, scarico in posizione neutra, mantenimento pressione in posizione neutra, ecc.) per garantire un passaggio continuo e senza scosse.



Specifiche delle porte: Confermare le specifiche e la direzione delle porte di ingresso/uscita e di lavoro (filettatura G, filettatura UNF, flangia SAE, ecc.) per facilitare il layout delle tubazioni.





2. Requisiti di installazione



Prima dell'installazione, verificare che la pressione nominale, la portata nominale e la funzione della valvola a otturatore soddisfino i requisiti del sistema idraulico. I punti di installazione includono:



La piastra di montaggio e la staffa devono essere piane e la forza di serraggio delle viti di montaggio deve essere uniforme per evitare la torsione del corpo valvola.



Per valvole multi-via con più sezioni valvola, assicurarsi che il tirante filettato a doppia estremità sia serrato alla coppia specificata (solitamente 95-120 N·m). Una coppia di serraggio insufficiente causerà perdite di olio tra le sezioni valvola.



Durante l'installazione del meccanismo di azionamento esterno della valvola, assicurarsi che la valvola a otturatore si muova liberamente senza inceppamenti e prevenire forze laterali sul nucleo valvola.



Quando si installa su macchinari soggetti a forti vibrazioni, devono essere adottate misure di smorzamento delle vibrazioni.



Collegare correttamente la porta di ingresso (P), la porta di ritorno (T) e tutte le porte di lavoro (A/B). L'olio ad alta pressione non deve mai entrare attraverso la porta di ritorno per evitare di danneggiare il corpo valvola.



La tubazione del sistema non deve essere troppo sottile o lunga per evitare un aumento della perdita di pressione e il surriscaldamento del sistema.



Se si salda vicino alla valvola, evitare che schizzi di saldatura danneggino gli O-ring, gli anelli antipolvere e le parti esposte della valvola a otturatore.







3. Requisiti dell'olio idraulico



L'olio di lavoro deve essere pulito, con una precisione di filtrazione non superiore a 10 µm. Il livello di contaminazione più alto del fluido idraulico non deve essere inferiore a ISO 4406 19/16, con un intervallo di viscosità di 10-400 mm²/s e un intervallo di temperatura controllato tra -20°C e +80°C.





4. Operazioni e manutenzione quotidiana



Controllare regolarmente il livello e la pulizia dell'olio per evitare che impurità ostruiscano gli orifizi o le fessure della valvola, causando inceppamenti.

Sostituire l'olio idraulico e l'elemento filtrante ogni 500-1000 ore, a seconda delle condizioni operative dell'attrezzatura.

Quando l'attrezzatura non viene utilizzata per periodi prolungati, si consiglia di avviare periodicamente l'attrezzatura e far funzionare la valvola più volte per evitare l'inceppamento del nucleo valvola.





V. Risoluzione dei problemi comuni e metodi di riparazione



1. La valvola a otturatore non si resetta o si posiziona in modo impreciso



• Possibili cause | Soluzione
• Molla di ritorno deformata | Sostituire la molla di ritorno
• Molla di posizionamento deformata | Sostituire la molla di posizionamento
• Manicotto di posizionamento usurato | Sostituire il manicotto di posizionamento
• Sporco tra corpo valvola e otturatore | Pulire corpo valvola e otturatore
• Meccanismo di controllo esterno poco flessibile | Regolare il meccanismo di controllo e serrare nuovamente le viti di collegamento





2. Perdite esterne



• Possibili cause | Soluzione
• O-ring invecchiati o danneggiati su entrambe le estremità del corpo valvola di inversione | Sostituire gli O-ring
• O-ring danneggiati tra le superfici di contatto del corpo valvola | Sostituire gli O-ring
• Coppia di serraggio insufficiente della vite a doppia estremità nelle valvole multi-via | Serrare nuovamente alla coppia specificata (circa 120 N·m)



3. Pressione della valvola di sicurezza instabile o impossibile da regolare

• Possibili cause | Soluzione
• Molla di regolazione pressione deformata | Sostituire la molla ad alta pressione
• Valvola pilota usurata | Sostituire la valvola pilota
• Dado di bloccaggio allentato | Serrare la valvola pilota
• Orifizio di strozzamento del nucleo valvola principale ostruito | Pulire il nucleo valvola principale per liberare l'orifizio di strozzamento
• Malfunzionamento della piscina (alimentazione insufficiente di olio) Revisione della pompa idraulica



4. Il meccanismo di lavoro affonda visibilmente quando la valvola a otturatore è in posizione neutra.

• Possibili cause Risoluzione dei problemi
• Aumento del gioco tra corpo valvola e otturatore dovuto all'usura Riparare o sostituire l'otturatore
• Disallineamento dell'otturatore Assicurare l'allineamento dell'otturatore
• Usura o contaminazione della valvola conica Sostituire la valvola conica o rimuovere i contaminanti.



5. Malfunzionamento della valvola multi-via (funzionamento lento o assente)

• Risoluzione dei problemi Soluzioni
• Contaminazione o blocco dell'olio idraulico Pulire accuratamente la valvola multi-via e sostituire il filtro
• Usura del nucleo valvola interno o delle guarnizioni Sostituire le parti danneggiate
• Olio idraulico deteriorato Svuotare completamente l'olio vecchio e aggiungere olio nuovo conforme agli standard
• Malfunzionamento della valvola solenoide (valvola a controllo elettrico) Controllare la bobina e il circuito della valvola solenoide; sostituire la valvola solenoide se necessario
• Alta temperatura ambiente Migliorare le condizioni di lavoro per evitare gli effetti delle alte temperature sulla valvola
• Valvola di sicurezza secondaria allentata o orifizio di strozzamento ostruito Controllare la valvola di sicurezza secondaria e smontare e pulire l'orifizio di strozzamento.



6. Consigli per la manutenzione

• Prima della manutenzione, dovrebbe essere eseguita un'ispezione preliminare: Verificare se l'olio idraulico è pulito, se il livello dell'olio è normale e se ci sono danni o perdite evidenti all'esterno della valvola multi-via.
• Dopo lo smontaggio e la pulizia, controllare le condizioni di tutti i nuclei valvola, le guarnizioni e le molle. Le parti danneggiate non devono essere saldate o raddrizzate; devono essere sostituite.
• Per valvole elettroidrauliche/elettroidrauliche, verificare se la valvola solenoide e i circuiti correlati funzionano correttamente.
• Se il danno interno è grave, si consiglia di sostituire l'intera valvola multi-via per garantire la sicurezza del sistema.
• Si consiglia di sostituire le guarnizioni usurate durante la manutenzione per garantire che le prestazioni della valvola vengano ripristinate alle impostazioni di fabbrica.





VI. Quali problemi posso aiutare a risolvere distributori, produttori di attrezzature e fornitori di servizi di manutenzione?





Cosa posso aiutare i distributori a risolvere:



• Fornire una fornitura stabile di merci e prezzi competitivi, consentendoti di stabilire un vantaggio di prezzo nel mercato locale.
• Supportare il branding OEM e il branding personalizzato per aiutarti a costruire il valore del marchio.
• Fornire cataloghi prodotti, dati tecnici e supporto di mercato per aiutarti ad aprire rapidamente il mercato.
• Scorte sufficienti di modelli standard per soddisfare le esigenze di consegna rapida di ordini piccoli e medi.
• Il nostro team tecnico post-vendita è sempre online per assisterti nel rispondere alle domande dei clienti sulla selezione e sulle questioni tecniche.





Cosa posso aiutare i produttori di attrezzature (OEM) a risolvere:



• Aiutare a ridurre i costi di approvvigionamento dei componenti chiave e aumentare il margine di profitto dell'intera macchina.
• Fornire alternative completamente compatibili con i marchi italiani in termini di dimensioni e prestazioni, senza richiedere modifiche al design.
• Copertura di portata 20-380 L/min, configurazione flessibile di 1-12 unità per adattarsi precisamente a diversi requisiti del sistema principale.
• La personalizzazione di piccoli lotti è disponibile; configurazioni non standard possono essere elaborate secondo disegni forniti (funzioni speciali del nucleo valvola, porte olio non standard, elettromagneti con diverse tensioni, rivestimenti speciali, ecc.).
• Fornitura stabile e tempi di consegna prevedibili (prodotti standard spediti entro 7-15 giorni) garantiscono che il tuo programma di produzione non sia influenzato dalle fluttuazioni della catena di approvvigionamento.
• Assistenza per l'abbinamento del sistema e la messa in servizio in loco per garantire un funzionamento stabile dopo l'installazione.





 Cosa posso aiutare i fornitori di servizi di riparazione a risolvere:



• Ridurre i tempi di attesa dei ricambi – I prodotti standard vengono spediti entro 7-15 giorni, riducendo significativamente le perdite dovute ai tempi di fermo delle attrezzature.
• Fornire set completi di parti facilmente danneggiabili, inclusi kit di guarnizioni, assiemi nucleo valvola, assiemi molla e bobine elettromagnetiche, offrendo una soluzione completa.
• Il nostro team tecnico fornisce supporto per la risoluzione dei problemi e guida alla riparazione per aiutare a migliorare l'efficienza del tuo servizio.
• Prezzi trasparenti, fornitura completa di ricambi e risposta tempestiva ti aiutano a costruire una buona reputazione tra i clienti finali.





VII. Benvenuti ad acquistare da noi in Cina.





Siamo situati nella città di Shijiazhuang, provincia di Hebei, e siamo un produttore professionale di valvole di controllo direzionale idrauliche con molti anni di esperienza nella ricerca e sviluppo e produzione di valvole idrauliche. I nostri prodotti principali includono:



• Valvole di controllo direzionale idrauliche (valvole direzionali multi-via) – Sono disponibili opzioni manuali, elettriche, pneumatiche, elettroidrauliche, elettromeccaniche, elettromagnetiche e telecomando, con opzioni di tipi integrali o segmentati. Le portate vanno da 20-380 L/min e le pressioni fino a 315 L/min. bar
• Motori Idraulici (OMM/OMR/OMT/OMV/BM3/BMR/BMRS/BMS/BMP/BMH/BMT, ecc.)
• Serie Completa di Ingranaggi di Sterzo Idraulici (101S/OSPC/OSPB/HKUS/BZZ-B, ecc.)
• Freni Idraulici a Frizione Umida Serie BK10





Scegliere di acquistare direttamente dalla nostra fabbrica in Cina ti offrirà:



• Prezzi di fabbrica competitivi – eliminando gli intermediari
• Supporto tecnico professionale – assistenza completa dalla selezione all'installazione
• Garanzia di fornitura stabile – la nostra linea di produzione + catena di approvvigionamento matura
• Capacità di personalizzazione flessibile – lavorazione basata su disegni forniti, personalizzazione OEM



I nostri prodotti sono esportati in molti paesi e regioni in tutto il mondo, ampiamente utilizzati in macchine edili, macchine agricole, piattaforme aeree, macchine forestali, macchine marine e altri settori, e sono fidati dai nostri clienti.



Accogliamo con favore distributori globali, produttori OEM e fornitori di servizi per visitare la nostra fabbrica in Cina per discutere la cooperazione. Sia che tu abbia bisogno di test di campioni, consulenza tecnica o acquisto all'ingrosso, ti serviremo con un atteggiamento professionale e prodotti di alta qualità.





Contattaci ora per ricevere il nostro catalogo prodotti e i prezzi!



Per le ultime specifiche dei prodotti, guida alla selezione e prezzi, si prega di contattare direttamente il nostro personale di vendita per ottenere il manuale ufficiale del prodotto e i termini e le condizioni.
