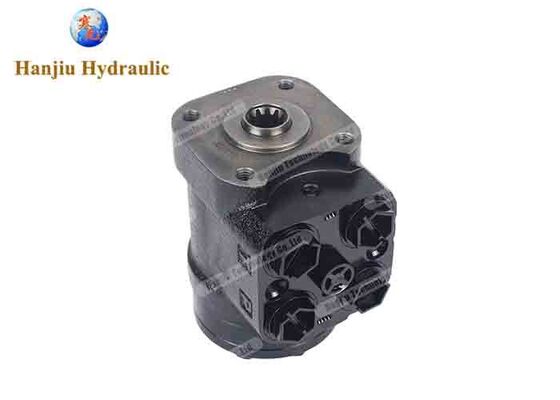

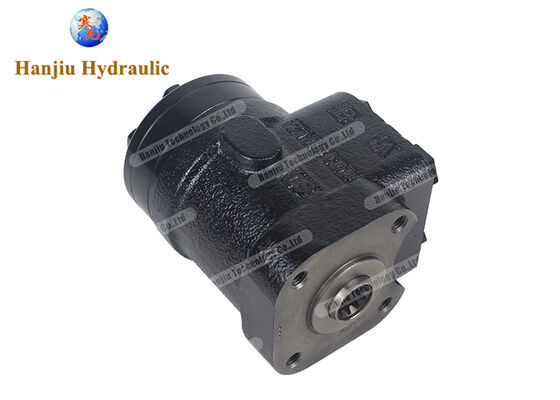

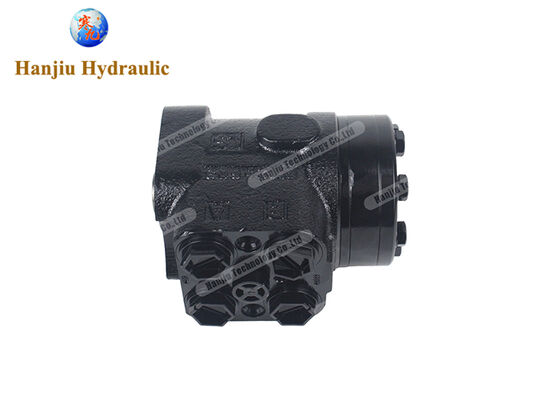

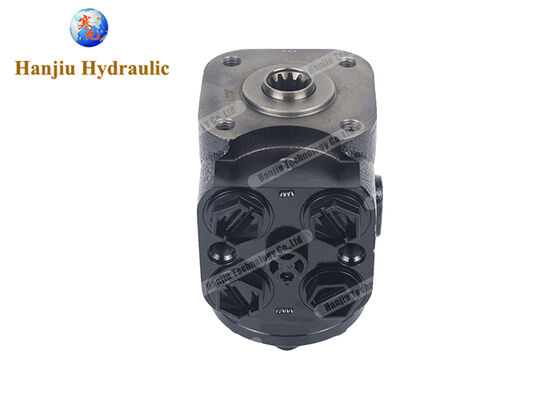

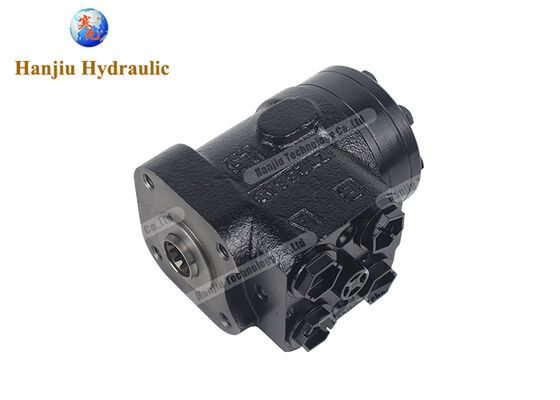

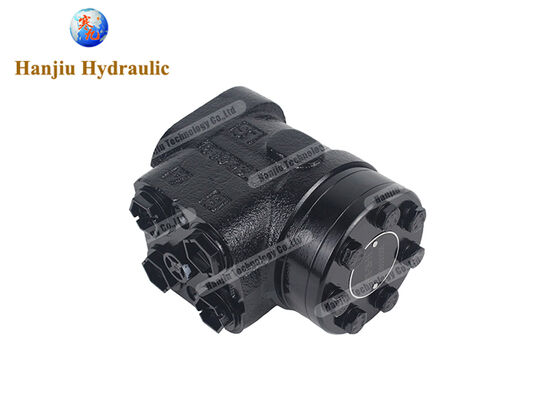

Serie 101S Sistema di sterzo idraulico completo a rilevamento del carico – Una sostituzione ideale per OSPC
Il sistema di sterzo idraulico completo a rilevamento del carico serie 101S è una soluzione di controllo dello sterzo economicamente vantaggiosa per macchinari agricoli, macchinari edili e veicoli speciali. Funzionalmente completamente compatibile con la serie OSPC
LS, e con parametri di prestazione conformi agli standard internazionali, questa serie è una sostituzione ideale per i sistemi di sterzo OSPC. È ampiamente utilizzata nei sistemi di controllo dello sterzo di veicoli pesanti a bassa velocità come trattori, pale gommate, carrelli elevatori, mietitrebbie, rulli stradali, macchinari marini, macchinari forestali e macchinari per la manutenzione stradale.Le principali gamme di cilindrata del prodotto vanno da 50ml/giro a 400ml/giro
, con una pressione di ingresso massima di 17,5 MPa, una contropressione continua massima di 2,5 MPa e una coppia di sterzo manuale ≤130N·m. Offre molteplici modalità funzionali, tra cui ON (nucleo aperto non reattivo), CN (nucleo chiuso non reattivo), OR (nucleo aperto reattivo) e LS (rilevamento del carico), per soddisfare i requisiti di configurazione dei diversi sistemi idraulici.
I. Uso corretto delle unità di sterzo 101S
1. Punti di installazione
Prima dell'installazione, verificare che le specifiche del prodotto corrispondano al sistema principale, inclusi cilindrata, metodo di connessione e configurazione delle valvole. Durante l'installazione, serrare i bulloni di collegamento alla coppia specificata e applicare un adesivo frenafiletti appropriato per evitare allentamenti dovuti a vibrazioni. Se la posizione del braccio oscillante necessita di regolazione durante l'installazione, rimuovere prima la corrispondente vite di regolazione del limitatore di sterzo sul gruppo sterzo. Dopo la regolazione, reinstallare con una coppia di 12±3 N·m. Durante l'intera operazione, evitare rigorosamente l'introduzione di corpi estranei nel gruppo sterzo. Prima di collegare le linee idrauliche, assicurarsi che la tubazione sia pulita e priva di impurità e che la viscosità dell'olio soddisfi i requisiti del sistema.
2. Configurazione del sistema
Il gruppo sterzo serie 101S può essere utilizzato con una pompa a cilindrata fissa, una pompa a cilindrata variabile a pressione costante o una pompa a rilevamento del carico (una pompa variabile con compensazione combinata di flusso e pressione) per formare diverse configurazioni di sistemi di sterzo idraulici a rilevamento del carico. I modelli con montaggio a piastra (ad esempio, 101S-5, 101S-5L, 101S-5E) possono essere utilizzati con valvole prioritarie di tipo PVF* tramite connessione a piastra; i modelli con montaggio a tubo (ad esempio, 101S-5T) devono essere utilizzati con valvole prioritarie di tipo DYXL o YXL tramite connessione a tubo, e la valvola di sicurezza del sistema deve essere posizionata sulla valvola prioritaria. Durante l'installazione, seguire scrupolosamente i disegni del prodotto e le istruzioni per il collegamento dei tubi.
3. Precauzioni operative
Quando il volante viene girato, il nucleo della valvola ruota di un piccolo angolo, la molla viene compressa verso il basso, causando la rotazione della camicia della valvola. Il nucleo e la camicia della valvola si separano con un certo angolo, collegando così il circuito dell'olio. L'albero di collegamento aziona il rotore nello statore per ruotare, erogando olio idraulico proporzionale all'angolo del volante alla valvola di amplificazione del flusso. Quando la rotazione si arresta, la molla fa sì che la camicia e il nucleo della valvola ritornino automaticamente al centro, chiudendo il circuito dell'olio. Prima di avviare il sistema, controllare il livello dell'olio e spurgare le tubazioni per evitare che l'aria entri e causi ritardi o instabilità dello sterzo.
II. Risoluzione dei problemi e metodi di riparazione comuni
1. Sterzo pesante
Possibili cause: Aria nel sistema idraulico; parti interne del gruppo sterzo usurate che causano un aumento del gioco; sistema idraulico del segnale LS bloccato o segnale di pressione anomalo.Passaggi per la risoluzione dei problemi
: Controllare il livello dell'olio e aggiungere olio → Pulire il filtro → Spurgare l'aria → Controllare la pompa dell'olio e le tenute. Sostituire immediatamente le tenute danneggiate.
2. Perdite d'olio dalle giunzioni del gruppo sterzo
I punti comuni di perdita d'olio includono le giunzioni tra il corpo valvola, il diaframma, lo statore e il rotore, nonché la tenuta del perno o della valvola di sicurezza.
Metodi di riparazione: Per perdite d'olio dalle giunzioni, sostituire la tenuta, pulire le giunzioni o serrare i bulloni; per perni danneggiati o tenute della valvola di sicurezza, sostituire direttamente le tenute corrispondenti.
3. Sterzo non reattivo o servosterzo instabile
Possibili cause: Aria nel sistema idraulico; parti interne del gruppo sterzo usurate che causano un aumento del gioco; sistema idraulico del segnale LS bloccato o segnale di pressione anomalo.Passaggi per la risoluzione dei problemi
: Scaricare l'aria → Pulire il circuito dell'olio → Verificare se la pressione del segnale della porta olio LS è normale → Se l'usura interna è grave, smontare e riparare o sostituire il gruppo sterzo.
4. Consigli per la manutenzione
Dopo lo smontaggio e la pulizia, controllare gli ingranaggi e la cremagliera per usura e danni, e l'alloggiamento per crepe. Nota: Le parti sul gruppo sterzo non devono essere saldate o raddrizzate; devono essere sostituite. Si raccomanda di controllare contemporaneamente il cuscinetto reggispinta, l'albero del pignone e il cuscinetto a rullini durante la manutenzione. Se si riscontrano danni, ammaccature, ruggine o crepe, sostituirli immediatamente. Se il danno interno è grave, si raccomanda di sostituire l'intero gruppo sterzo per garantire la sicurezza del sistema.
III. Vantaggi del prodotto più interessanti per i rivenditori
1. Completamente paragonabile ai marchi internazionali, sostituzione senza preoccupazioniLa serie 101S ha lo stesso aspetto, struttura interna e parametri di prestazione della serie OSPC**LS, e può sostituire direttamente i prodotti delle serie principali come OSPC, M+S HKUS ed Eaton 401.
I rivenditori non devono modificare le loro soluzioni esistenti; la sostituzione è conveniente e ha un'elevata accettazione da parte dei clienti.
2. Design altamente integrato, convenienza leader
Questa serie integra la valvola di sicurezza, la valvola di sovraccarico bidirezionale, la valvola di riempimento bidirezionale e la valvola di ritegno di ingresso all'interno dell'alloggiamento del gruppo sterzo, eliminando la necessità di blocchi valvole di collegamento aggiuntivi. Ciò lo rende più comodo da usare e le dimensioni di connessione sono conformi agli standard internazionali. Meno parti significano costi di approvvigionamento inferiori, un processo di assemblaggio semplificato e un tasso di guasto inferiore.
3. Molteplici configurazioni funzionali, ampia copertura
Il prodotto offre quattro modalità: ON (nucleo aperto non reattivo), CN (nucleo chiuso non reattivo), OR (nucleo aperto reattivo) e LS (rilevamento del carico). Con oltre dieci specifiche che vanno da 50ml/giro a 400ml/giro, può adattarsi a vari scenari applicativi, dai macchinari agricoli leggeri ai macchinari edili pesanti. La distribuzione di un modello può servire più segmenti di mercato, con conseguente elevata efficienza di rotazione delle scorte.
4. Catena di approvvigionamento stabile, tempi di consegna controllabili
In quanto stabilimento di produzione di origine, disponiamo di una capacità produttiva stabile e di un sistema di controllo qualità completo. I distributori possono godere di garanzie di fornitura stabili e politiche di ordinazione flessibili, eliminando le preoccupazioni di esaurimento scorte e interruzioni della fornitura.
5. Rapida risposta post-vendita e elevato margine di profitto
Rispetto ai lunghi cicli post-vendita dei marchi europei e americani, offriamo una risposta rapida e una fornitura tempestiva di pezzi di ricambio, aiutando i distributori a ridurre i costi di manutenzione post-vendita. Un sistema di prezzi di fabbrica ragionevole garantisce ai distributori ampi margini di profitto.
IV. Quali problemi posso risolvere per voi?Per i distributori
– Aiutandovi ad aprire rapidamente il mercato
La serie 101S sostituisce perfettamente la serie OSPC. Le vostre attuali risorse clienti OSPC possono essere convertite direttamente, senza la necessità di acquisire nuovi clienti. Vi fornisco una fornitura stabile, prezzi competitivi e una risposta post-vendita tempestiva, aiutandovi a migliorare la soddisfazione del cliente e i tassi di riacquisto.Per i produttori OEM
– Aiutandovi a ottimizzare la vostra catena di approvvigionamento
Ciò di cui avete bisogno sono componenti idraulici chiave con prestazioni affidabili, parametri coerenti e tempi di consegna stabili. La serie 101S è completamente conforme alle dimensioni di connessione standard internazionali e può sostituire direttamente la configurazione OSPC originale senza modificare il design dell'unità principale. Supportiamo la personalizzazione in base ai disegni forniti; tutto, dalle posizioni dei fori di montaggio ai tipi di porte dell'olio, può essere regolato secondo necessità, aiutandovi a ridurre i costi di approvvigionamento e a ottimizzare il layout della vostra catena di approvvigionamento.Per i fornitori di servizi di riparazione
– Rendere le riparazioni più efficienti
Le maggiori paure nel mercato delle riparazioni sono l'indisponibilità dei pezzi di ricambio, i prezzi opachi e i lunghi tempi di consegna. I gruppi sterzo serie 101S sono intercambiabili con la serie OSPC. Disponiamo di una gamma completa di specifiche di cilindrata e configurazioni di valvole, con scorte abbondanti e consegne rapide. Dai pezzi standard ai gruppi valvole personalizzati, offriamo un servizio completo, riducendo significativamente i tempi di attesa per le riparazioni e migliorando la vostra reputazione di servizio.
V. Benvenuti ad acquistare da noi in CinaSiamo un produttore professionale di gruppi sterzo idraulici situato a Shijiazhuang, provincia di Hebei, Cina. Con anni di esperienza nella ricerca e sviluppo e nella produzione di gruppi sterzo idraulici completi, i nostri prodotti sono certificati SGS/BV. Forniamo molteplici serie di gruppi sterzo idraulici completi, tra cui 101S, OSPC, OSPB, HKUS, 060, 102S, 103S e BZZ-B, con specifiche complete. Possiamo anche intraprendere ordini personalizzati OEM/ODM
.
Scegliere di acquistare direttamente dalla nostra fabbrica in Cina vi offrirà: prezzi di fabbrica competitivi, supporto tecnico professionale e garanzia di fornitura stabile. I nostri prodotti sono esportati in molti paesi e regioni in tutto il mondo e sono ampiamente utilizzati in macchinari agricoli, macchinari edili, macchinari marini, macchinari forestali e altri campi, godendo di un alto livello di fiducia da parte dei clienti.
Diamo il benvenuto a distributori globali, produttori OEM e fornitori di servizi a visitare la nostra fabbrica in Cina per discutere la cooperazione. Sia che abbiate bisogno di test sui campioni, consulenza tecnica o acquisti all'ingrosso, vi serviremo con un atteggiamento professionale e prodotti di alta qualità.
Contattateci ora per ottenere il nostro catalogo prodotti e il preventivo!
Per le ultime specifiche dei prodotti e i preventivi, si prega di contattare direttamente il nostro personale di vendita per ottenere il manuale ufficiale del prodotto e i termini commerciali.
