Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | motore idraulico geroler | Materiale: | Ghisa |
|---|---|---|---|
| Numero di modello: | BMPH-50-H4-RS | Caratteristiche: | Alta coppia di torsione a bassa velocità |
| Spostamento: | 50cc | Lancia: | 1 pollice di chiavetta |
| Evidenziare: | Motore idraulico orbitale 50CC,Flancia quadrata del motore idraulico,Motore idraulico 1 pollice chiave woodruff |
||

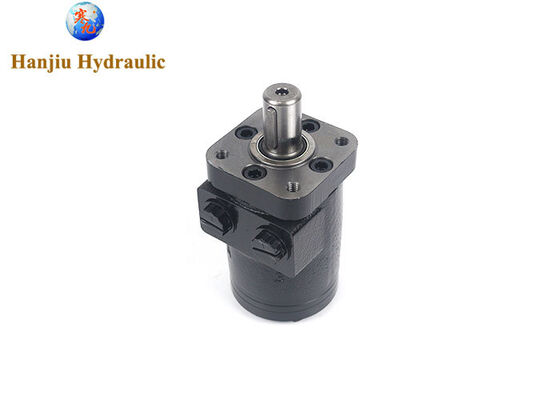

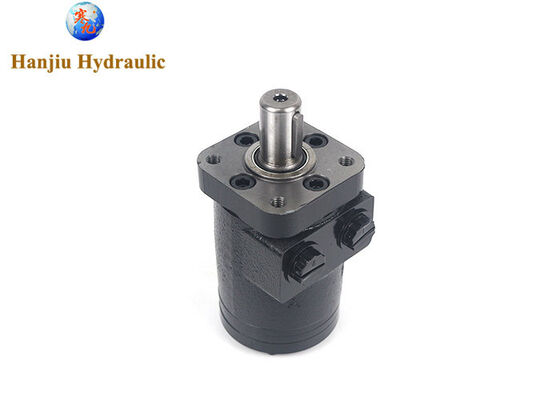

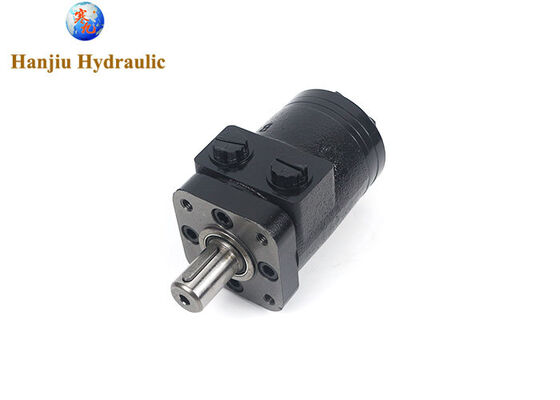

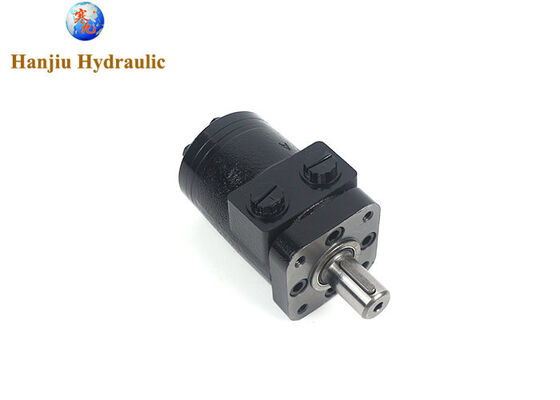

Motori orbitali BMPH-50-H4-R-S, motore idraulico da 50CC con flangia quadrata e chiavetta Woodruff da 1 pollice
► Dettagli del prodotto
Tipo di modello:BMPH-50-H4-R-S
Cilindrata: 50cc
Flangia:4 bulloni Std: 44.4 [1.75] Dia. X 3.0 [.12] Pilot, .375-16 Montaggio
Albero:Albero Ø25.4, chiavetta parallela 6.35×6.35×31.75
Filettature delle porte:7/8-14 O-ring, 7/16-20UNF
► Specifiche
| Tipo | BMPH 36 |
BMPH 50 |
BMPH 80 |
BMPH 100 |
BMPH 125 |
BMPH 160 |
BMPH 200 |
BMPH 250 |
BMPH 315 |
BMPH 400 |
BMPH 500 |
|
| Cilindrata geometrica (cm3 /rev.) | 36 | 51.7 | 77.7 | 96.2 | 120.2 | 157.2 | 194.5 | 240.3 | 314.5 | 389.5 | 486.5 | |
| Velocità massima (giri/min) | cont. | 1500 | 1150 | 770 | 615 | 490 | 383 | 310 | 250 | 192 | 155 | 120 |
| int. | 1650 | 1450 | 960 | 770 | 615 | 475 | 385 | 310 | 240 | 190 | 150 | |
| Coppia massima (N·m) | cont. | 55 | 100 | 146 | 182 | 236 | 302 | 360 | 380 | 375 | 360 | 385 |
| int. | 76 | 128 | 186 | 227 | 290 | 370 | 440 | 460 | 555 | 525 | 560 | |
| picco | 96 | 148 | 218 | 264 | 360 | 434 | 540 | 550 | 650 | 680 | 680 | |
| Potenza massima (kW) | cont. | 8 | 10 | 10 | 11 | 10 | 10 | 10 | 8.5 | 7 | 6 | 5 |
| int. | 11.5 | 12 | 12 | 13 | 12 | 12 | 12 | 10.5 | 8.5 | 7 | 6 | |
| Caduta di pressione massima (MPa) | cont. | 12.5 | 14 | 14 | 14 | 14 | 14 | 14 | 11 | 9 | 7 | 6 |
| int. | 16.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 14 | 14 | 10.5 | 9 | |
| picco | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 18 | 16 | 14 | 12 | |
| Portata massima (L/min) | cont. | 55 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| int. | 60 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |
| Peso (kg) | 5.6 | 5.6 | 5.7 | 5.9 | 6 | 6.2 | 6.4 | 7 | 6.9 | 7.4 | 8 | |
![]()
![]()
![]()
ALTRI TIPI, PUOI SCEGLIERE DAL CODICE ORDINE
![]()
1. Preparazione per l'installazione
Una preparazione accurata prima dell'installazione è fondamentale per evitare guasti successivi. Innanzitutto, eseguire le ispezioni: 1. Ispezionare le condizioni del motore orbitale BMP/BMPH. Verificare che l'albero di uscita del motore e la flangia di montaggio non presentino danni da impatto. Verificare che le guarnizioni siano intatte e non deformate. Contattare immediatamente l'assistenza post-vendita se si rilevano danni da trasporto. 2. Ispezionare il sito di installazione dell'apparecchiatura. Pulire i residui di olio, la ruggine e i detriti dalla superficie di montaggio della flangia e dai punti di collegamento dell'albero. Levigare le superfici con carta vetrata per evitare una distribuzione irregolare della forza dovuta a punti di contatto irregolari dopo l'installazione.
Strumenti e materiali di consumo devono essere preparati in anticipo: Preparare chiavi dinamometriche compatibili, chiavi a brugola, sigillante, olio idraulico pulito e panni privi di lanugine. Assicurarsi che l'ambiente di installazione sia asciutto e pulito. Soprattutto in ambienti esterni come campi o cantieri, erigere ripari temporanei per la polvere per impedire l'ingresso di contaminanti all'interno del motore.
2. Procedura di installazione
Il primo passaggio prevede il posizionamento e il fissaggio della flangia. Allineare la flangia di montaggio del motore orbitale BMP/BMPH con la flangia della postazione di lavoro dell'apparecchiatura, assicurandosi che i fori di montaggio siano perfettamente allineati. Non forzare l'allineamento colpendo. Serrare a mano da 4 a 6 bulloni di posizionamento (utilizzare bulloni ad alta resistenza specificati nel manuale dell'apparecchiatura) per primi. Quindi, utilizzando una chiave dinamometrica, serrarli in tre fasi seguendo il principio del “serraggio diagonale e uniforme”. Evitare un serraggio eccessivo, che potrebbe causare la deformazione della flangia, o un serraggio insufficiente, che potrebbe causare vibrazioni durante il funzionamento.
Il secondo passaggio prevede il collegamento e la sigillatura dell'albero. Per i collegamenti con chiavetta: applicare una piccola quantità di grasso alla sede della chiavetta dell'albero di uscita, inserire delicatamente la chiavetta, quindi allineare e inserire con cura l'albero di trasmissione dell'apparecchiatura per garantire che non si verifichino blocchi. Per i collegamenti scanalati: allineare le scanalature e spingere a un ritmo costante; evitare impatti violenti. Dopo il collegamento dell'albero, applicare un anello uniforme di sigillante resistente all'olio attorno alla superficie di accoppiamento della flangia per creare una tenuta secondaria e prevenire perdite di olio idraulico.
Il terzo passaggio prevede il collegamento della linea idraulica. Innanzitutto, ispezionare le porte filettate di ingresso e uscita del motore per eventuali danni. Pulire le porte con un panno privo di lanugine imbevuto di olio idraulico pulito. Quindi, allineare le linee con le porte e serrarle uniformemente a mano. Infine, fissarle con una chiave inglese. Nota critica: le porte di ingresso e uscita devono corrispondere rigorosamente alle linee dell'olio dell'apparecchiatura. L'inversione dei collegamenti farà ruotare il motore nella direzione sbagliata e causerà un guasto.
3. Messa in servizio e accettazione
Dopo l'installazione, è necessario eseguire la messa in servizio. Durante la messa in servizio a vuoto, avviare l'apparecchiatura e far funzionare il motore a bassa velocità per 5-10 minuti. Osservare eventuali rumori o vibrazioni anomali, toccare l'alloggiamento per controllare la temperatura e ispezionare le flange e i collegamenti dei tubi per eventuali perdite. Una volta che il funzionamento a vuoto è normale, aumentare gradualmente il carico al 30%, 60% e 100% del carico nominale. far funzionare ogni fase per 15 minuti monitorando la velocità e la coppia del motore per garantire la conformità alle specifiche dell'apparecchiatura. Se si verificano cali di velocità improvvisi o coppia insufficiente, arrestare l'unità per ispezionare la pressione della tubazione o lo stato del collegamento dell'albero.
Dietro l'installazione standardizzata si cela il sistema di supporto completo di Hanjiu. Con oltre un decennio di esperienza nella ricerca e sviluppo e nella produzione di motori idraulici, Hanjiu fornisce al motore orbitale BMP/BMPH manuali di installazione illustrati dettagliati e tutorial video. Il nostro team di ricerca e sviluppo professionale fornisce una guida all'installazione personalizzata su misura per le specifiche condizioni dell'apparecchiatura. Una rete globale di assistenza post-vendita completa offre supporto tecnico 24 ore su 24, 7 giorni su 7, durante tutto il processo di installazione. Scegliere il motore orbitale BMP/BMPH di Hanjiu significa non solo acquisire un prodotto di alta qualità, ma anche godere di un supporto tecnico completo, rendendo l'installazione senza problemi e il funzionamento senza preoccupazioni!
