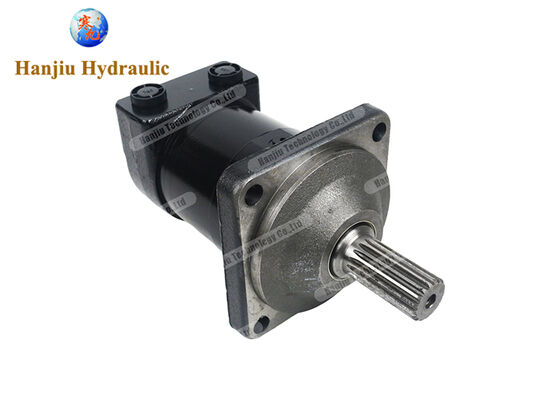

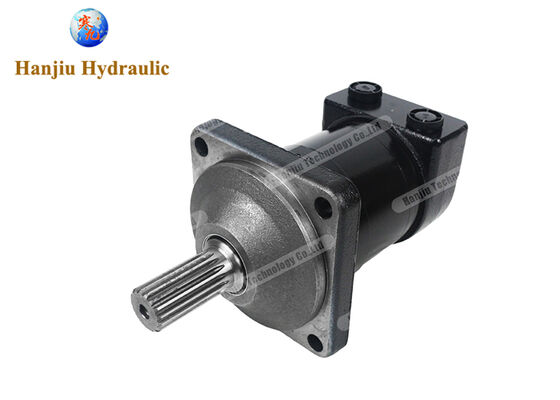

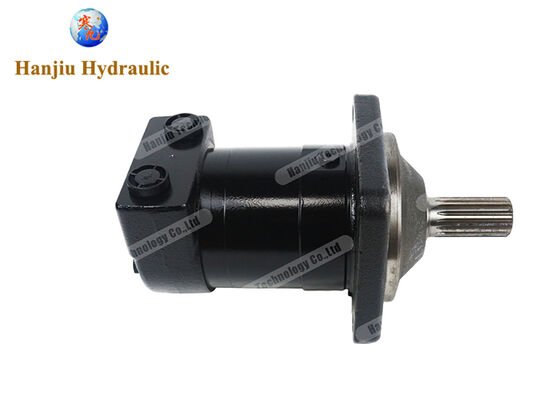

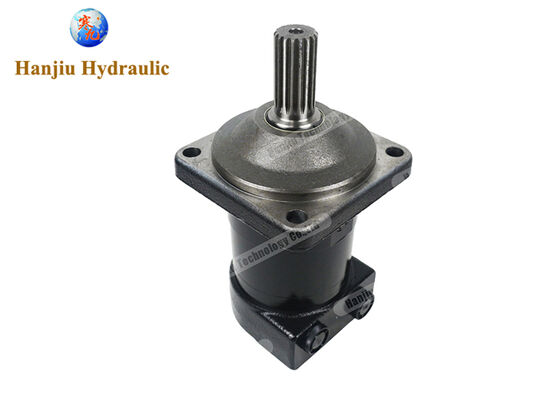

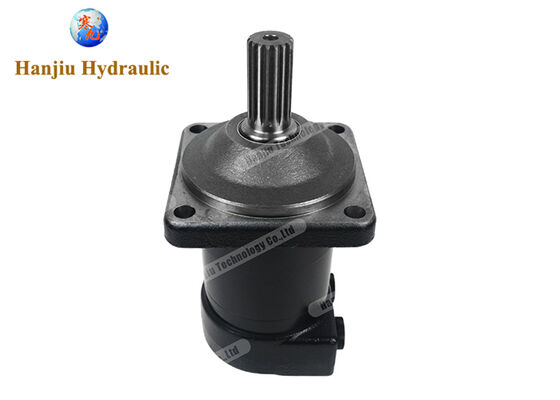

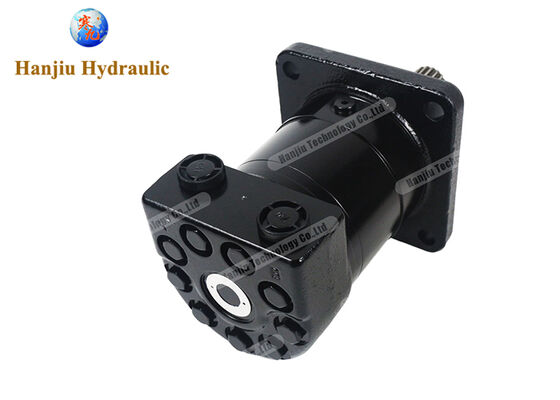

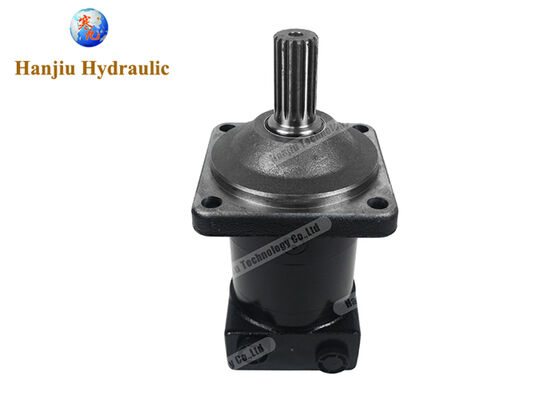

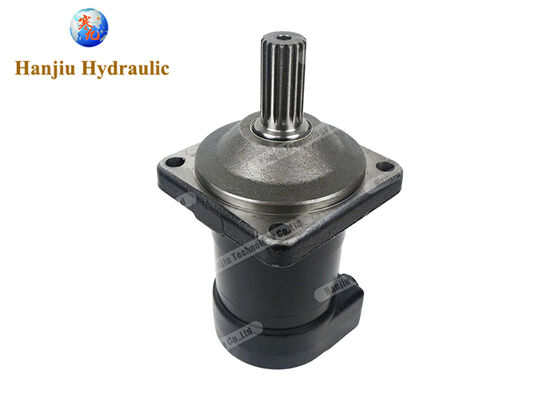

Motore orbitale TMT 500 - 500 cm³ Albero scanalato
Motore idraulico ad alte prestazioni progettato per l'uso sia in sistemi idraulici a circuito aperto che a circuito chiuso.
Panoramica rapida
- Modello: BMT500 / 151Z3024 (TMT-0500-A-NN-G32-AV-1D-D21-A-B-1B-0-N-NN-NNNNN-NN-NN-NN-SP-NNN)
- Albero: albero scanalato Z17, diametro esterno 38,1 mm
- Flangia: flangia quadrata a quattro fori, diametro centrale 160 mm
- Cilindrata: 494,8 cm³/rivoluzione
- Interfacce: filettatura G3/4 (3/4" BSPP) e scarico G1/4 (1/4" BSPP)
Specifiche di prestazione
| Tipo |
BMT 160 |
BMT 200 |
BMT 230 |
BMT 250 |
BMT 315 |
BMT 400 |
BMT 500 |
BMT 630 |
BMT 800 |
| Cilindrata (cm³/giro) |
161.1 |
201.4 |
232.5 |
251.8 |
326.3 |
410.9 |
523.6 |
629.1 |
801.8 |
| Velocità massima - Continua (giri/min) |
625 |
625 |
536 |
500 |
380 |
305 |
240 |
196 |
154 |
| Velocità massima - Intermittente (giri/min) |
780 |
750 |
643 |
600 |
460 |
365 |
285 |
233 |
185 |
| Coppia massima - Continua (Nm) |
470 |
590 |
670 |
730 |
950 |
1080 |
1220 |
1318 |
1464 |
| Coppia massima - Intermittente (Nm) |
560 |
710 |
821 |
880 |
1140 |
1260 |
1370 |
1498 |
1520 |
| Coppia massima - Picco (Nm) |
669 |
838 |
958 |
1036 |
1346.3 |
1450.3 |
1643.8 |
1618.8 |
1665 |
| Potenza massima - Continua (KW) |
27.7 |
34.9 |
34.7 |
34.5 |
34.9 |
31.2 |
28.8 |
25.3 |
22.2 |
| Potenza massima - Intermittente (KW) |
32 |
40 |
40 |
40 |
40 |
35 |
35 |
27.5 |
26.8 |
| Caduta di pressione massima - Continua (MPa) |
20 |
20 |
20 |
20 |
20 |
18 |
16 |
14 |
12.5 |
| Caduta di pressione massima - Intermittente (MPa) |
24 |
24 |
24 |
24 |
24 |
21 |
18 |
16 |
13 |
| Caduta di pressione massima - Picco (MPa) |
28 |
28 |
28 |
28 |
28 |
24 |
21 |
19 |
16 |
| Portata massima - Nominale (L/min) |
80 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
| Portata massima - Continua (L/min) |
100 |
125 |
125 |
125 |
125 |
125 |
125 |
125 |
125 |
| Portata massima - Intermittente (L/min) |
125 |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
| Pressione di ingresso massima - Continua (MPa) |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
| Pressione di ingresso massima - Intermittente (MPa) |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
| Pressione di ingresso massima - Picco (MPa) |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
| Peso (kg) |
19.5 |
20 |
20.4 |
20.5 |
21 |
22 |
23 |
24 |
25 |
Dettagli tecnici
| Codice modello |
TMT-0500-A-NN-G32-AV-1D-D21-A-B-1B-0-N-NN-NNNNN-NN-NN-NN-SP-NNN |
| Serie motore |
Serie TMT |
| Sistema valvole |
Valvola a disco con comando valvola |
| Tipo di set di ingranaggi orbitali |
Geroler |
| Dimensione motore |
500 |
| Cilindrata geometrica |
494,8 cm³/r [30,19 in³/r] |
| Tipo di flangia di montaggio |
4 bulloni - Quadrata |
| Dimensioni flangia di montaggio |
160,0 x 9,0, 200,0, 18,0 mm [6,30 x 0,35, 7,87, 0,71 pollici] |
| Tipo di albero |
Scanalato |
| Dimensione albero |
Diam. 1 1/2 pollici, 17T, filettatura M12 x 1,75-6H all'estremità dell'albero |
| Chiave per albero |
n/a |
| Tipo di filettatura porta principale |
BSP |
| Stile porta principale |
Porta laterale - sfalsata |
| Dimensione porta principale |
G 3/4 |
| Dimensione porta di scarico |
G 1/4 |
| Dimensione porta di rilascio freno |
n/a |
| Verniciato |
No |
| Informazioni sulla vernice |
n/a |
| Caratteristiche speciali hardware |
Standard |
| Assemblaggio caratteristiche speciali |
Standard |
Modelli serie TMT disponibili
TMT 250:151Z3010, 151Z3016, 151Z3060, 151Z3020, 151Z3026, 151Z3070, 151Z3030, 151Z3036, 151Z3080
TMT 315:151Z3011, 151Z3017, 151Z3061, 151Z3021, 151Z3027, 151Z3071, 151Z3031, 151Z3037, 151Z3081
TMT 400:151Z3012, 151Z3018, 151Z3062, 151Z3022, 151Z3028, 151Z3072, 151Z3032, 151Z3038, 151Z3082
TMT 470:151Z3013, 151Z3063, 151Z3023, 151Z3073, 151Z3033, 151Z3083
TMT 500:151Z3014, 151Z3064, 151Z3024, 151Z3074, 151Z3034, 151Z3084
TMT 630:151Z3015, 151Z3065, 151Z3025, 151Z3075, 151Z3035, 151Z3085
Modelli serie BMT aggiuntivi
BMT 160, BMT 200, BMT 250, BMT 315, BMT 400, BMT 500, BMT 630, BMT 800
BMTE 230, BMTE 250, BMTE 315, BMTE 400, BMTE 500, BMTE 630, BMTE 800
BMTJ 230, BMTJ 250, BMTJ 315, BMTJ 400, BMTJ 500, BMTJ 630, BMTJ 800
Informazioni su Hanjiu Technology
Hanjiu Technology è il principale produttore cinese di motori idraulici, motori orbitali, motori a bassa velocità e coppia elevata e motori di coppia. Offriamo la gamma più completa di soluzioni idrauliche, compatibili con i principali marchi tra cui Danfoss, M+S, Charlynn, White e Parker. Il nostro impegno è fornire tempi di consegna rapidi, prezzi competitivi e un servizio eccezionale per rendere i tuoi sistemi idraulici efficienti e convenienti.
