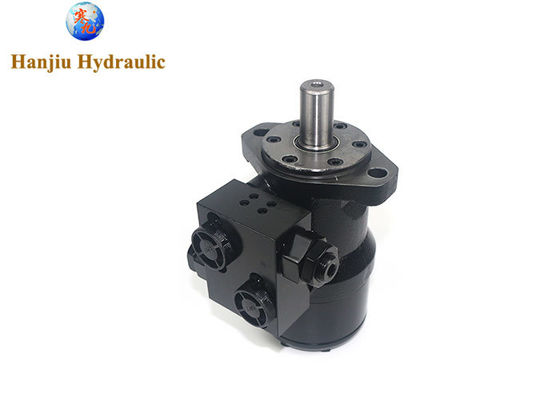

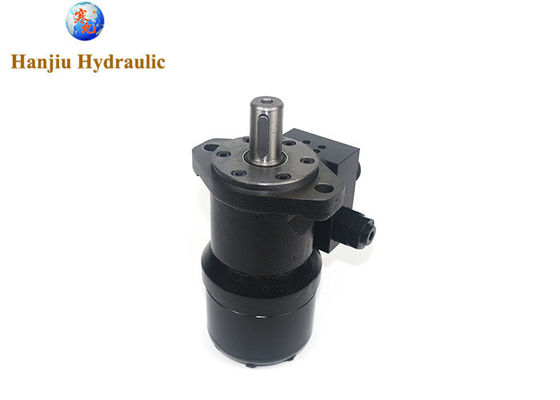

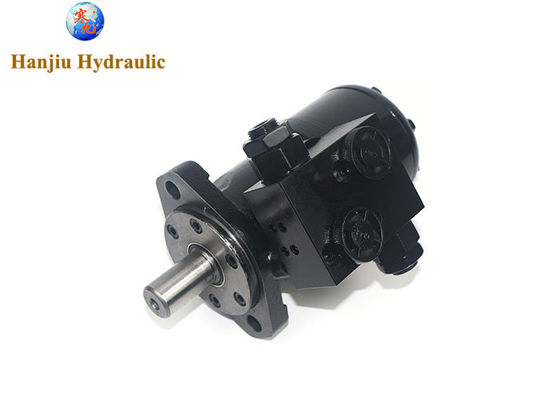

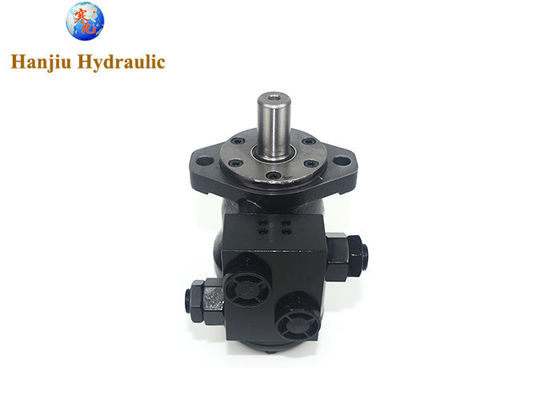

Motore orbitale idraulico BMR250, flangia a 2 bulloni, albero scanalato dritto da 25 mm con valvola di sicurezza crossover
Dettagli della merce:
codice tipo: BMR-250-2-A-D-B+FYRHD-5-D
cilindrata: 50cc
flangia: flangia 2-3.5 Rhomb, pilotaggio Ø82.5×2.8
albero: AlberoØ25MM
filettature porte: G1/2
Valvola di sicurezza crossover
FYRHD--Portata 60L/min
pressione--5mpb
Specifiche principali:
Dati tecnici per BMR con albero da 25 e 1 pollice e 1 pollice scanalato e 28,56 conico:
| Tipo |
BMR
BMRS
36 |
BMR
BMRS
50 |
BMR
BMRS
80 |
BMR
BMRS
100 |
BMR
BMRS
125 |
BMR
BMRS
160 |
BMR
BMRS
200 |
BMR
BMRS
250 |
BMR
BMRS
315 |
BMR
BMRS
375 |
| Cilindrata geometrica (cm3 /giro) |
36 |
51.7 |
81.5 |
102 |
127.2 |
157.2 |
194.5 |
253.3 |
317.5 |
381.4 |
| Velocità massima (giri/min) |
cont. |
1085 |
960 |
750 |
600 |
475 |
378 |
310 |
240 |
190 |
155 |
| int. |
1220 |
1150 |
940 |
750 |
600 |
475 |
385 |
300 |
240 |
190 |
| Coppia massima (N·m) |
cont. |
72 |
100 |
195 |
240 |
300 |
360 |
360 |
390 |
390 |
365 |
| int. |
83 |
126 |
220 |
280 |
340 |
430 |
440 |
490 |
535 |
495 |
| picco |
105 |
165 |
270 |
320 |
370 |
460 |
560 |
640 |
650 |
680 |
| Potenza massima (kW) |
cont. |
8.5 |
9.5 |
12.5 |
13 |
12.5 |
12.5 |
10 |
7 |
6 |
5 |
| int. |
9.8 |
11.2 |
15 |
15 |
14.5 |
14 |
13 |
9.5 |
9 |
8 |
| Caduta di pressione massima (MPa) |
cont. |
14 |
14 |
17.5 |
17.5 |
17.5 |
16.5 |
13 |
11 |
9 |
7 |
| int. |
16.5 |
17.5 |
20 |
20 |
20 |
20 |
17.5 |
15 |
13 |
10 |
| picco |
22.5 |
22.5 |
22.5 |
22.5 |
22.5 |
22.5 |
22.5 |
20 |
17.5 |
15 |
| Portata massima (L/min) |
cont. |
40 |
50 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
| int. |
45 |
60 |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
| Peso (kg) |
6.5 |
6.7 |
6.9 |
7 |
7.3 |
7.6 |
8 |
8.5 |
9 |
9.5
|
1. struttura e caratteristiche di prestazione del motore orbitale idraulico
① Adottando la distribuzione del flusso a faccia terminale e la distribuzione del flusso assiale, struttura semplice e compatta, alta precisione della distribuzione del flusso.
②La coppia statore-rotore con denti impostati ha un'elevata efficienza meccanica e una lunga durata di funzionamento ad alta pressione.
③Adottando cuscinetti a sfera a doppia articolazione angolare, può sopportare grandi carichi radiali e assiali, basso attrito ed elevata efficienza meccanica.
④Eccellente design del meccanismo di distribuzione del flusso, caratterizzato da alta precisione della distribuzione del flusso e compensazione automatica dell'usura.
⑤Il motore orbitale idraulico può essere utilizzato in serie e in parallelo e deve essere collegato con una porta di scarico dell'olio esterna quando utilizzato in serie.
⑥Il motore orbitale idraulico può essere utilizzato in serie e in parallelo e deve essere collegato con la porta di scarico quando utilizzato in serie.
⑦ Una varietà di flange, alberi di uscita, porte dell'olio e altre forme di collegamento di montaggio.
