Dettagli:
Termini di pagamento e spedizione:
|
| Tipo: | alto motore di coppia di torsione a bassa velocità | Materiale: | Ferro fuso |
|---|---|---|---|
| Dislocazione: | 315ml/giro | Flanco: | 2 Cerniere SAE B Flange |
| Dimensione della porta: | porte di raccolta | Linea di scarico: | 7/16-20UNF |
| Velocità: | 246 - 365 giri al minuto | Torsione: | 765 - 885 nm |
| Evidenziare: | 1041214006 Motore idraulico,104-1214 Motore idraulico,Motore idraulico Eaton Char-Lynn 2000 |
||

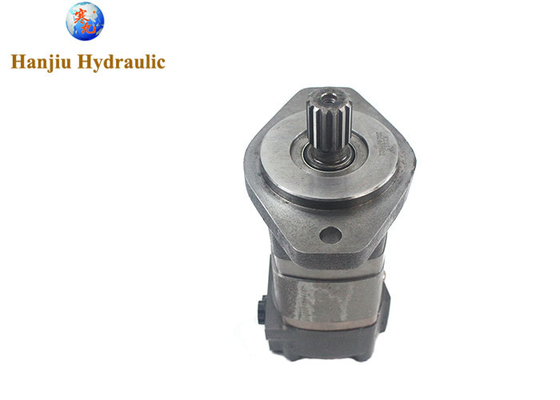

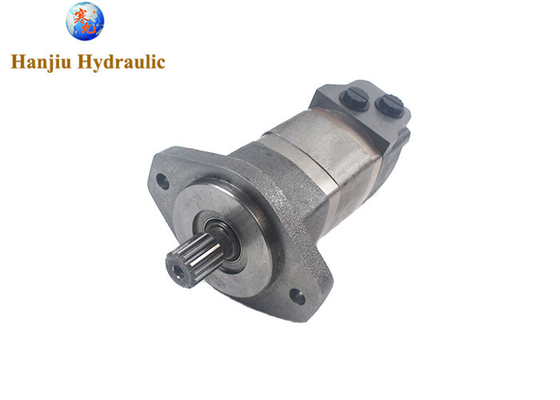

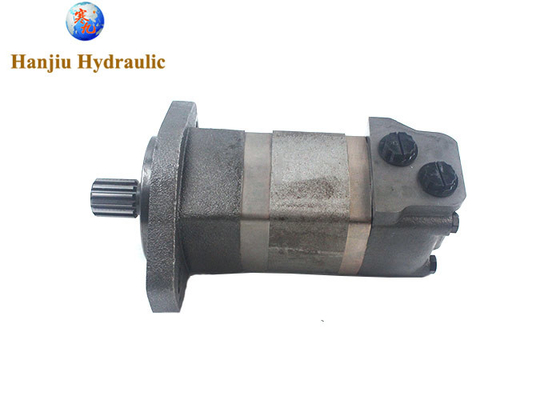

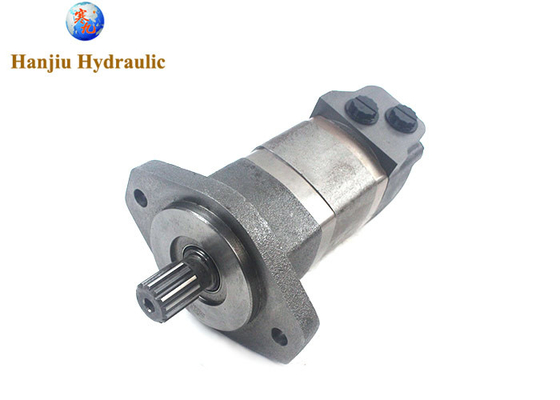

104-1214-006 1041214006 104-1214 Motore idraulico compatibile con Eaton Char-Lynn serie 2000
Rapido riepilogo:
Modello n.BMK2-315= 104-1214-006
| dislocamento | 315 ml/r |
| velocità | 246-365 giri/min |
| coppia | 765-885 nm |
| montaggio |
2 Cerniere SAE B
|
| Fusoliera | 14 denti spline axle |
Specificità principale:
| Specificità principali: | |||||||||||
| Tipo | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | |
| 65 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 475 | ||
| Dislocazione geometrica (cm3 / riv.) |
65 | 80 | 100.9 | 129.8 | 156.8 | 193.4 | 242.5 | 304.3 | 390.8 | 485 | |
| Velocità massima (rpm) | Cont. | 835 | 800 | 742 | 576 | 477 | 385 | 308 | 246 | 191 | 153 |
| int. | 990 | 980 | 924 | 720 | 713 | 577 | 462 | 365 | 287 | 230 | |
| Torsione massima (N·m) | Cont. | 185 | 235 | 295 | 385 | 455 | 540 | 660 | 765 | 775 | 845 |
| int. | 245 | 345 | 445 | 560 | 570 | 665 | 820 | 885 | 925 | 930 | |
| Diminuzione massima della pressione (MPa) | Cont. | 20.5 | 21 | 21 | 21 | 20.5 | 20.5 | 20.5 | 21 | 15.5 | 12 |
| int. | 27.5 | 31 | 31 | 31 | 26 | 26 | 26 | 24 | 17 | 14 | |
| picco | 31 | 31 | 31 | 31 | 31 | 31 | 31 | 31 | 20.5 | 17 | |
| Flusso massimo (L/min) | Cont. | 55 | 65 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| int. | 65 | 80 | 95 | 95 | 115 | 115 | 115 | 115 | 115 | 115 | |
| Peso (kg) | 9.2 | 9.4 | 9.7 | 10 | 10.2 | 10.5 | 11 | 11.5 | 12 | 12.4 | |
| * Pressione continua: Valore massimo del motore in funzionamento continuo. | |||||||||||
| * Pressione intermittente: valore massimo del motore in funzione in 6 secondi al minuto. | |||||||||||
| * Pressione massima: valore massimo del motore di funzionamento in 0,6 secondi al minuto. | |||||||||||
Più motore BMK2, BMK2- Motore orbitale (dislocamento 65 ¢ 500 CC) disponibile:
1. tipi
I tipi di motori idraulici ad alta coppia a bassa velocità sono relativamente ricchi, possono essere suddivisi in: motore idraulico a pistone radiale, motore idraulico a collegamento a ciglio,motore idraulico a cilindro a pendolo e motore idraulico a cicloide e così via.
2Caratteristiche e vantaggi
(1) Funzione a bassa velocità: non è necessario aumentare il dispositivo di decelerazione e può realizzare la regolazione della velocità senza gradini.
(2) Alta coppia: fornire coppia completa, avvio senza limiti di tempo e di frequenza, particolarmente adatto alle condizioni di riavvio a pieno carico.
(3) Resistenza agli urti: funzionamento continuo affidabile e a lungo termine e lunga durata in ambienti e condizioni di lavoro difficili.
(4) Facile da installare e praticamente senza manutenzione: direttamente sull'albero azionato, elevata affidabilità, risparmio di spazio
(5) Ottima regolabilità: posizionamento preciso, rotazione lenta ma risposta rapida e fluida all'accelerazione e alla frenata.
(6) Funzione perfetta: quando si utilizzano due o più motori idraulici, fornisce una perfetta funzione di distribuzione del carico o una funzione di sincronizzazione.
3. Precauzioni per l' installazione
(1) Un montaggio ragionevole ed efficace del motore è un prerequisito per prolungare la vita utile del motore.le viti sopra le parti meccaniche hanno determinati requisiti di coppia. Questo garantisce la resistenza di serraggio delle viti. A seconda delle specifiche delle viti e dei materiali utilizzati per l'installazione, la dimensione della coppia è anche diversa.Devi usare una chiave inglese., in modo da garantire che la tenuta di ciascuna vite sia uguale, una coppia troppo elevata farà sì che le viti producano affaticamento del metallo, riducendo la durata di servizio delle viti,Una coppia troppo bassa renderà le viti facili da allentare, e alla fine si verificheranno incidenti.
(2) Durante l'installazione è necessario pulire la superficie delle giunzioni del motore e del braccio di coppia e applicare lubrificante prima dell'installazione.installare le istruzioni per un'installazione ragionevole.
