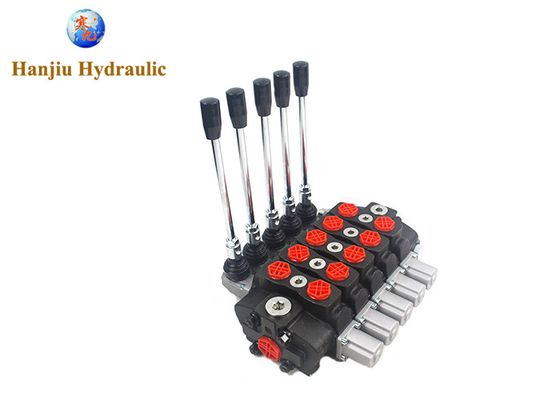

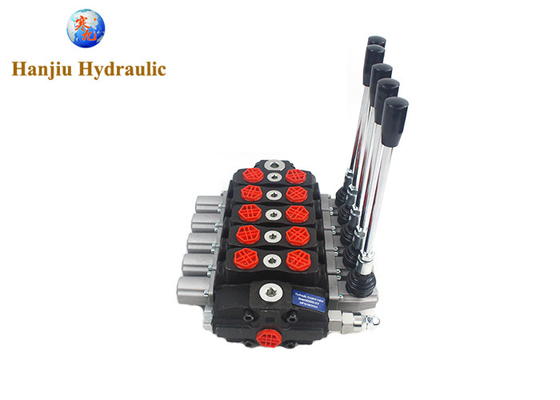

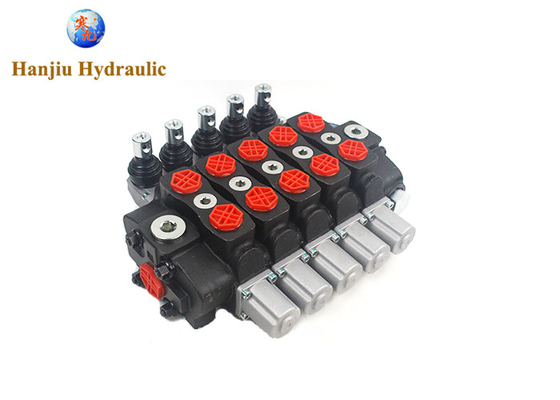

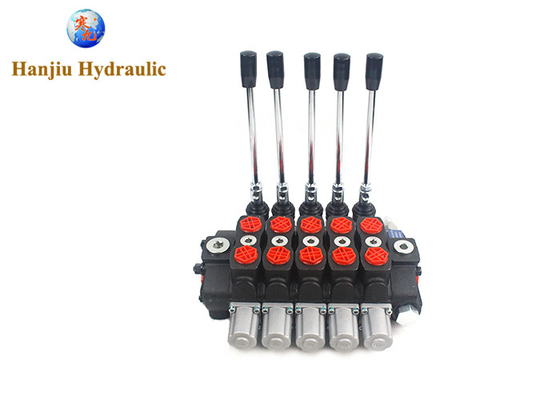

Scavatrici di retro-escavatori parti di ricambio idrauliche valvola di controllo manuale idraulica direzionale SD8-5
Valvola di controllo direzionale della serie HSSD, portata di 30-400L/min,
può soddisfare diverse esigenze di flusso; il suo design compatto, pesante e semplice, può essere utilizzato in una varietà di scenari di lavoro per sistemi idraulici centrali aperti o chiusi; prestazioni stabili,vari metodi di controllo da scegliere
Tipo di controllo:manuale, a cavo, pneumatico,
elettro-idraulico, solenoide, ecc.
Tipo di circuito:parallelo
Applicazione:
Granate, carrelli elevatori telescopici, escavatori e compressori.
| portata |
80 litri/21US GPM |
| numero di bobine |
5 bobine |
| Valvola di sezione di ingresso |
di cilindrata inferiore o uguale a 50 cm3 |
| pressione impostata della valvola di sollievo |
315 bar |
| dimensione della porta di ingresso |
G3/8, G1/2, G3/4 |
| tipo di bobina |
3 positon, doppio effetto |
| Disposizione laterale della maniglia |
tipo standard |
| disposizione laterale del tappo della bobina |
3 posizione, ritorno della molla, controllo manuale, controllo frenante, |
| sistemazione della sezione di lavoro |
tipo standard |
| dimensione della porta di lavoro |
G3/8, G1/2, G4/3, G1 |
| tipo di sezione di uscita |
Sgombero superiore, lato. |
| dimensione della porta di uscita |
G3/8, G1/2, G4/3, G1 |
Avalvola idraulicaè un elemento utilizzato per controllare la pressione, il flusso e la direzione del fluido in un sistema idraulico.
In primo luogo, la classificazione
1. Secondo la funzione, può essere suddiviso in valvola di controllo della pressione, valvola di controllo del flusso e valvola di controllo direzionale.come le valvole di sollievo, valvole riduttrici di pressione, ecc. Le valvole di regolazione del flusso sono utilizzate per regolare il flusso nel sistema, come le valvole di accelerazione, le valvole di regolazione della velocità, ecc.Le valvole di controllo direzionale sono utilizzate per modificare la direzione di flusso dei fluidi, quali valvole di frenata, valvole di inversione, ecc.
2Secondo la forma strutturale, può essere diviso in valvola a bobina, valvola pop, valvola a sfera, ecc.
In secondo luogo, il principio di funzionamento
Valvole idraulichecontrollare la direzione del flusso, la pressione e il flusso dell'olio idraulico modificando la posizione relativa tra la bobina e il sedile.Quando il nucleo della valvola è influenzato da segnali di controllo esterni (come elettromagneti, forze meccaniche, ecc.), verrà generato lo spostamento corrispondente, che cambierà l'apertura e l'area di flusso della porta della valvola per ottenere il controllo del sistema idraulico.
In terzo luogo, il campo di applicazione
È ampiamente utilizzato in macchine da costruzione, attrezzature metallurgiche, macchine minerarie, macchine per lo stampaggio a iniezione, navi, aerospaziale e altri campi.le valvole idrauliche sono utilizzate per controllare il sollevamentoIn macchine per lo stampaggio ad iniezione, vengono utilizzate valvole idrauliche per controllare i processi di fissaggio, iniezione, compressione,e demolding di macchine per stampaggio ad iniezione.
Quarto, caratteristiche
1Alta precisione di controllo: può controllare con precisione la pressione, il flusso e la direzione del sistema idraulico.
2Risposta rapida: può rispondere rapidamente al segnale di controllo e realizzare il controllo in tempo reale del sistema idraulico.
3. Alta affidabilità: ha buone prestazioni di sigillamento e capacità anti-inquinamento e può funzionare in modo stabile per lungo tempo in ambienti di lavoro difficili.
4Struttura compatta: piccole dimensioni, peso leggero, facile da installare e mantenere.
5. Metodi di risoluzione dei problemi perValvole idrauliche
Risoluzione dei problemi delle valvole di regolazione della pressione
1Fallimento della valvola di sollievo
La pressione non può essere regolata: verificare se la molla è danneggiata o deformata, se il nucleo della valvola è bloccato e se il foro di ammortizzazione è bloccato.sostituire la mollaSe il nucleo della valvola è bloccato, il nucleo della valvola e il corpo della valvola devono essere puliti; se il foro di ammortizzazione è bloccato, pulire il foro di ammortizzazione.
Grandi fluttuazioni di pressione: la bobina può non essere ben abbinata al sedile o ci possono essere impurità nell'olio; la bobina e il sedile possono essere macinati,il sistema idraulico può essere pulito e il fluido sostituito.
Se una perdita è grave: controllare se il sigillo è danneggiato e sostituirlo se è danneggiato.
2- Malfunzionamento della valvola riduttrice di pressione
Pressione instabile di uscita: verificare se la bobina è bloccata e se la molla non funziona.
Per le perdite: controllare il sigillo e sostituirlo.
