Dettagli:
Termini di pagamento e spedizione:
|
| Articolo: | Valvole idrauliche | Materiale: | di ferro fuso |
|---|---|---|---|
| Applicare a: | Altre apparecchiature per la trasmissione di energia elettrica | Spirale: | 4 bobine |
| Pressione massima di operazione: | 315 barre | Tipo di controllo: | tipo di comando manuale |
| Evidenziare: | Valvola di controllo direzionale ad alta pressione,Valvola di controllo direzionale ad alta pressione,Valvola di controllo direzionale ad alta pressione |
||

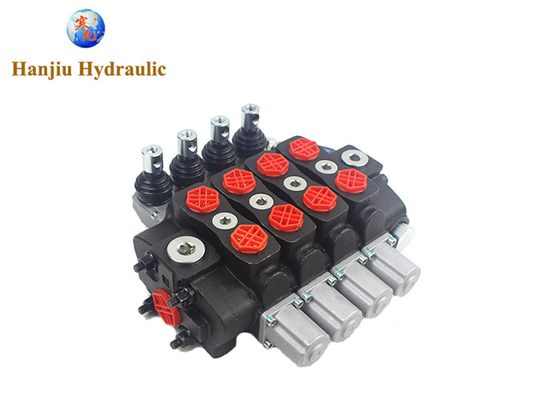

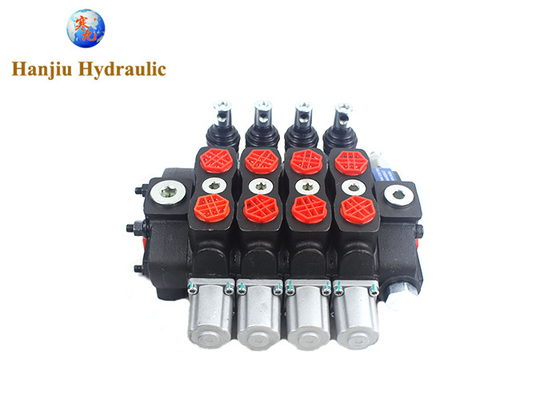

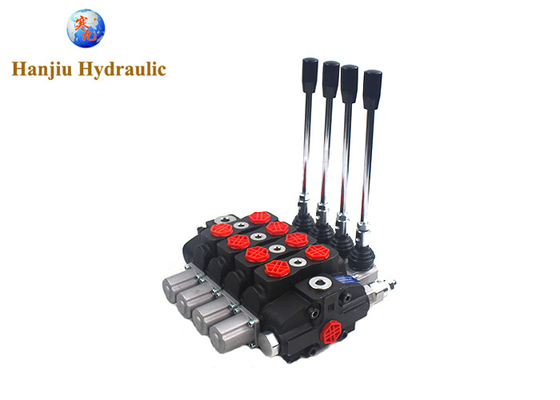

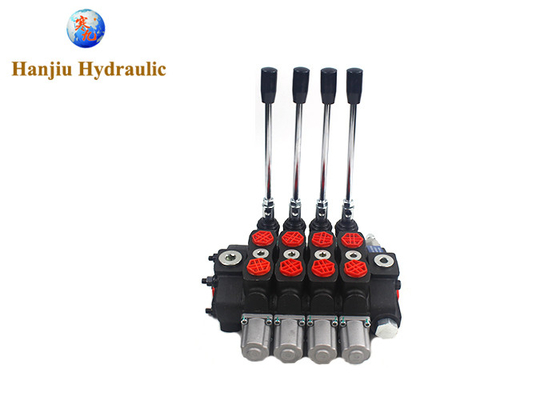

Valvola di controllo direzionale ad alta pressione Walvoil SD8-4 per carrelli elevatori telescopici
Valvola di controllo direzionale della serie HSSD, portata di 30-400L/min,
può soddisfare diverse esigenze di flusso; il suo design compatto, pesante e semplice, può essere utilizzato in una varietà di scenari di lavoro per sistemi idraulici centrali aperti o chiusi; prestazioni stabili,vari metodi di controllo da scegliere
Tipo di controllo:manuale, a cavo, pneumatico,
elettro-idraulico, solenoide, ecc.
Tipo di circuito:parallelo
Applicazione:
Granate, carrelli elevatori telescopici, escavatori e compressori.
| portata | 80 litri |
| numero di bobine | 4 bobine |
| Valvola di sezione di ingresso | di cilindrata inferiore o uguale a 50 cm3 |
| pressione impostata della valvola di sollievo | 315 bar |
| dimensione della porta di ingresso | G3/8, G1/2, G3/4 |
| tipo di bobina | 3 positon, doppio effetto |
| Disposizione laterale della maniglia | tipo standard |
| disposizione laterale del tappo della bobina | 3 posizione, ritorno della molla, controllo manuale, controllo frenante, |
| sistemazione della sezione di lavoro | tipo standard |
| dimensione della porta di lavoro | G3/8, G1/2, G4/3, G1 |
| tipo di sezione di uscita | Sgombero superiore, lato. |
| dimensione della porta di uscita | G3/8, G1/2, G4/3, G1 |
Valvola di controllo idraulica del carrello elevatore - La funzione delle valvole di controllo direzionale è quella di poter dirigere il fluido verso l'attuatore desiderato.di una lunghezza superiore o uguale a 50 mmLa bobina scorre verso diverse posizioni all'interno dell'alloggiamento.
La bobina è situata al centro, aiutata da molle, in questa particolare posizione, il liquido di approvvigionamento potrebbe essere bloccato e restituito al serbatoio.il fluido idraulico è diretto verso un attuatore e fornisce un percorso di ritorno dall'attuatore al serbatoioQuando la bobina viene trasferita nella direzione opposta, i percorsi di alimentazione e di ritorno vengono scambiati.i percorsi del fluido dell' attuatore si bloccano, bloccandolo in posizione.
Il controllo direzionale è generalmente fatto per essere impilabile.
Le tolleranze sono tenute molto strette, per poter affrontare le pressioni più elevate e per poter prevenire perdite.Le bobine hanno spesso un'apertura all'interno dell'alloggiamento non inferiore a 25 mm o un millesimo di pollicePer evitare di bloccare le parti estremamente sensibili della valvola e di distorcerla, il blocco della valvola verrà montato sul telaio della macchina con un disegno a 3 punti.
La posizione della bobina poteva essere azionata da una pressione idraulica, da leve meccaniche o da solenoidi che spingevano la bobina a destra o a sinistra.Un sigillo consente a una parte della bobina di sporgere al di fuori dell'alloggiamento dove è facile raggiungere l'attuatore.
Il blocco di valvola principale controlla la pila di valvole di controllo direzionale in base alle prestazioni di flusso e alla capacità.come una portata proporzionale alla posizione della valvolaLa valvola di controllo è uno dei componenti più costosi e sensibili di un circuito idraulico.
