Dettagli:
Termini di pagamento e spedizione:
|
| Type: | Hydraulic heavy disc Motor | Materiale: | di ferro fuso |
|---|---|---|---|
| Max.torque(N.m): | cont.1160 N.m/int.1625 N.m | Max.speed (RPM): | cont. 382 giri/min. int. 570 giri/min |
| DROPPO MAXIMALE di pressione: | cont. 20 Mpa/in.30 Mpa | Flusso massimo: | cont.150l/min/int.225l/min |
| Evidenziare: | 6K-390 eaton motore idraulico,612-1024 eaton motore idraulico,Motore di trivellazione orizzontale |
||
Dettagli del prodotto:

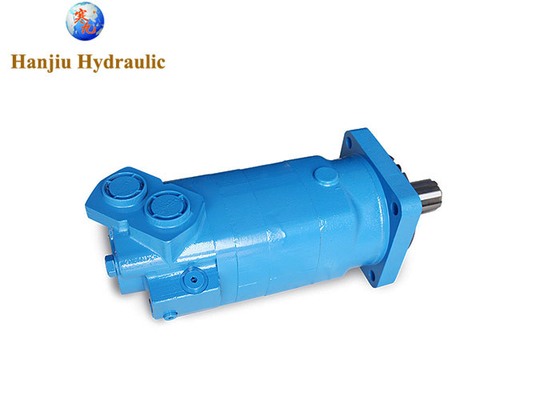

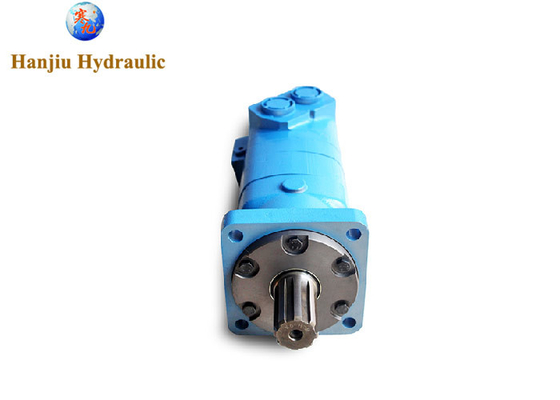

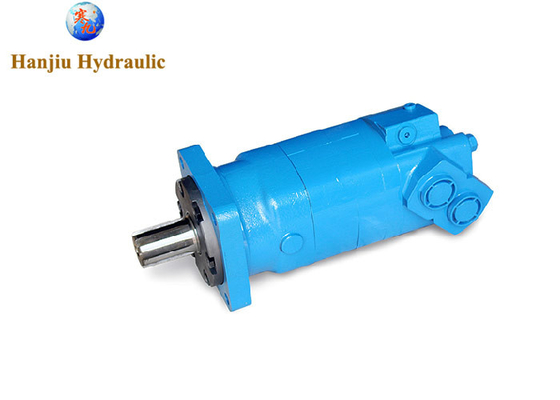

612-1024== BMK6-390
dislocamento:391.3cc
asse:asse di spina8D-42X36X7; L=77.2~79.6
porti:M33X2;M14X1.5
Specificità principale
| Tipo |
|
BMK6 200 |
BMK6 250 |
BMK6 315 |
BMK6 400 |
BMK6 500 |
BMK6 630 |
BMK6 800 |
BMK6 1000 |
|
| Dislocazione geometrica (cm3 / riv.) |
195.6 | 246.1 | 311.6 | 391.3 | 490.8 | 623 | 802.4 | 981.6 | ||
| Velocità massima (rpm) |
Cont. |
765 |
610 | 480 | 382 | 304 | 240 | 186 | 152 | |
| int. | 865 | 830 | 690 | 570 | 455 | 360 | 280 | 230 | ||
| Torsione massima N.M. |
Cont. |
565 | 710 | 920 | 1160 | 1445 | 1480 | 1580 | 1675 | |
| int. | 840 | 1080 | 1325 | 1625 | 1880 | 1890 | 1880 | 1860 | ||
| Diminuzione massima della pressione (Mpa) | Cont. | 20 | 20 | 20 | 20 | 20 | 17.5 | 14 | 14 | |
| int. | 30 | 30 | 30 | 30 | 27.5 | 22.5 | 15.5 | 14 | ||
| Peso (kg) | 26.3 | 26.8 | 27.3 | 28 | 28.8 | 29.6 | 30.5 | 32 | ||

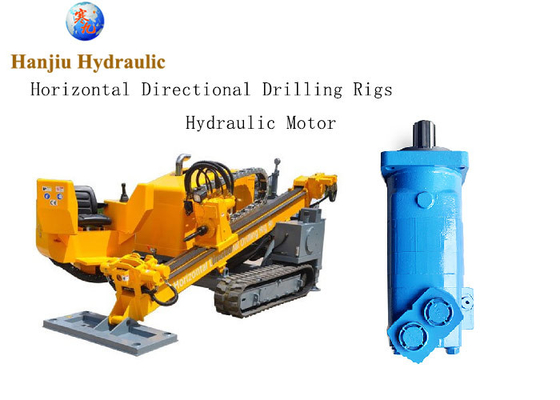

Componenti idraulici nelle perforazioni orizzontali direzionali (HDD)
La perforazione orizzontale direzionale (HDD) è un processo complesso che si basa fortemente su sistemi idraulici per svolgere varie funzioni.
Componenti idraulici di base
Unità di alimentazione idraulica (HPU) Il cuore del sistema, che fornisce la potenza idraulica necessaria.
Pompe idrauliche Queste generano il fluido idraulico ad alta pressione richiesto per varie operazioni.
Silindri idraulici Utilizzati per varie funzioni come estendere e ritirare la barra di trivellazione, controllare la pompa del fango e far funzionare il caricatore di tubi.
Motori idraulici Alimentare la rotazione della testa di trivellazione o pompe di fango.
Valvole idrauliche Controllare il flusso e la direzione del fluido idraulico verso i diversi componenti.
Accumulatori idraulici Immagazzinano energia idraulica per ammortizzare i picchi di pressione e fornire energia di emergenza.
Olio idraulico Il fluido che trasmette energia in tutto il sistema.
Filtri idraulici Rimuovono i contaminanti dall'olio idraulico per proteggere i componenti.
Tubi e accessori idraulici Collegare i vari componenti del sistema idraulico.
Applicazioni specifiche dei componenti idraulici
L'impulso del cilindro idraulico PushPull controlla l'estensione e il ritiro della barra di trivellazione.
Pompa del fango Motori idraulici alimentano le pompe del fango per far circolare il fluido di perforazione.
Caricatore di tubi cilindri idraulici e motori azionano il caricatore di tubi per la movimentazione di tubi di trivellazione.
Sistema di sterzo I cilindri idraulici o i motori controllano il meccanismo di sterzo per guidare la testina.
Sfide nell'idraulica degli HDD
Condizioni operative difficili Le trivellatrici sono esposte a fango, sporcizia e a pressioni estreme.
Requisiti di alta pressione I sistemi idraulici devono resistere alle alte pressioni generate durante la perforazione.
Affidabilità I tempi di inattività delle apparecchiature possono essere costosi, quindi i componenti devono essere affidabili.
Manutenzione La manutenzione regolare è fondamentale per prevenire guasti e garantire prestazioni ottimali.
componenti idraulici in un impianto di perforazione orizzontale direzionale
Desiderate concentrarvi su un componente specifico o aspetto di sistemi idraulici HDD
Posso fornire informazioni più dettagliate o suggerimenti di risoluzione dei problemi
