Dettagli:
Termini di pagamento e spedizione:
|
Prodotto: | alto motore di coppia di torsione a bassa velocità | Materiale: | di ferro fuso |
---|---|---|---|
Dislocazione: | 165 ml/r | velocità: | 283-355 giri al minuto |
Torsione: | 307-422 Nm | Prodotto: | 8.9-15.7 Kw |
calo di pressione: | 14 - 19 MPa | Flanco: | SAE Un monte |
Fabbricazione: | 25Acciaio da.4 mm | Rotazione: | CCW |
Evidenziare: | TE0165CN410AAAB Motore della serie Parker TE,TE0165CN410AAAB Motore Parker TE,2 Motore a motore elettrico a bullone Parker |

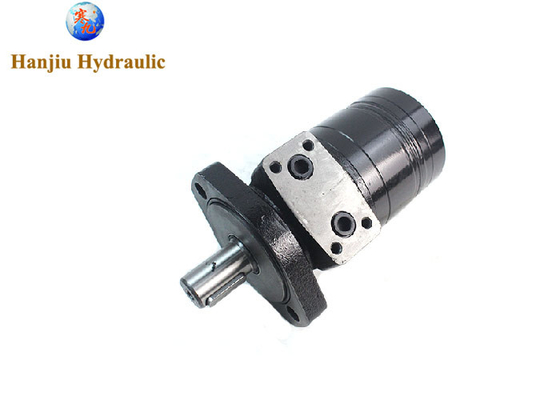

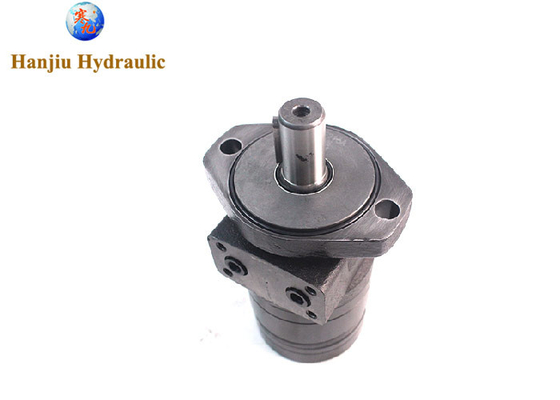

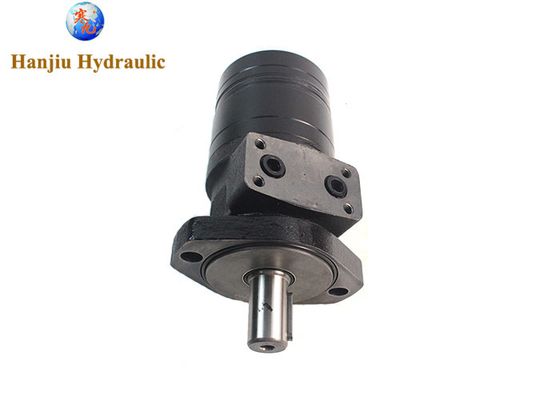

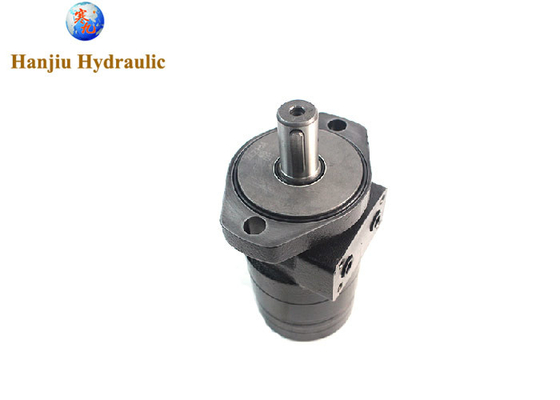

Parker TE Series Motor TE0165CN410AAAB, 2 bolt flange shaft, 1" SAE Parallel key, threads di diversi porti
Rapido riepilogo:
Model number: BME2-165-HM-A
Dislocazione: 165 ml/r
Velocità, 283-355 giri al minuto
Torque, 307-422 Nm
Output, 8.9-15.7 Kw
Caduta di pressione, 14 - 29 MPa
Flanche, montatura quadrata
Fuoco, 25.4 mm Fuoco chiave
Rotazione, CCW
Features, suit Parker TE0165CN410AAAB
Ecco i dettagli tecnici:
Tipo | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | |
65 | 80 | 100 | 125 | 160 | 200 | 230 | 250 | 295 | 315 | 375 | ||
Lo spostamento geometrico (cm3 / riv.) | 66.8 | 81.3 | 101.6 | 127 | 157.2 | 193.6 | 226 | 257 | 287.8 | 314.5 | 370 | |
Velocità massima (rpm) | Cont. | 667 | 543 | 439 | 350 | 283 | 229 | 247 | 216 | 196 | 178 | 152 |
int. | 842 | 689 | 553 | 441 | 355 | 289 | 328 | 287 | 254 | 235 | 199 | |
Torsione massima (N•m) | Cont. | 126 | 157 | 191 | 245 | 307 | 382 | 378 | 381 | 393 | 448 | 439 |
int. | 176 | 215 | 268 | 335 | 422 | 520 | 528 | 543 | 547 | 587 | 613 | |
Potenza massima (kW) | Cont. | 8.3 | 8.8 | 7.9 | 8.9 | 8.9 | 9 | 9.9 | 9.3 | 8.7 | 8 | 7.6 |
int. | 13.9 | 14.4 | 13.5 | 14.1 | 15.6 | 15.7 | 17.9 | 16.5 | 15.6 | 14.3 | 14 | |
Diminuzione massima della pressione (MPa) | Cont. | 14 | 14 | 14 | 14 | 14 | 14 | 12 | 11 | 10 | 10 | 9 |
int. | 19 | 19 | 19 | 19 | 19 | 19 | 165 | 15.5 | 14.5 | 13.5 | 12.5 | |
picco | 20 | 20 | 20 | 20 | 20 | 20 | 18 | 18 | 17 | 16 | 16 | |
Flusso massimo (L/min) | Cont. | 45 | 45 | 45 | 45 | 45 | 45 | 57 | 57 | 57 | 57 | 57 |
int. | 57 | 57 | 57 | 57 | 57 | 57 | 75 | 75 | 75 | 75 | 75 |
Le cinque parti principali di unsistema idraulicoincludono:
1. Power element: Questo è il "cuore" del sistema idraulico, di solito riferendosi alla pompa idraulica.La sua funzione principale è quella di convertire l'energia meccanica fornita dal prime mover (come il motore elettrico).L'energia di un motore di combustione interna (compresa l'energia di un motore di combustione interna, ecc.) entra nell'energia idraulica del fluido di lavoro.
2Attuatore: Questa parte è principalmente il motivo idraulico, che converte l'energia idraulica del liquido di lavoro nell'energia meccanica del carico di guida.Gli attuatori più comuni sono i cilindri idraulici e i motori idraulici, che sono utilizzati per ottenere il movimento lineare e il movimento rotativo, rispettivamente.
3Control components: mainly including various hydraulic control valves, such as pressure control valves, flow control valves and directional control valves.La funzione principale di queste valvole è quella di controllare e regolare la pressione.La direzione di flusso del fluido di lavoro per soddisfare i requisiti di prestazione della trasmissione del sistema idraulico.
4. Componenti ausiliari: this part includes fuel tank, oil filter, cooler, heater, accumulator, oil pipe and pipe joint, sealing ring, quick change joint, high-pressure ball valve, hose assemblygiunto di misurazione della pressioneQuesti componenti svolgono un ruolo ausiliario e protettivo nel sistema idraulico, assicurando il normale funzionamento del sistema.
5. Working medium: hydraulic oil and emulsion. They are not only carriers of energy, but also information carriers for condition monitoring and fault diagnosis of hydraulic systems.Gli oli idraulici comunemente utilizzati includono oli mineraliLa maggior parte dei prodotti di questo tipo sono prodotti a base di grassi vegetali e animali, e emulsioni.
The working principle of the hydraulic system is: the hydraulic pump sucks the liquid from the oil tank, sends the liquid into the hydraulic valve through pressure, che è un sistema idraulico in cui il liquido viene aspirato dal serbatoio dell'olio, e viene inviato nella valvola idraulica attraverso la pressione.la valvola idraulica controlla la direzione di flusso e la pressione del liquido, e poi invia il liquido nel cilindro idraulico (o motore idraulico),e il cilindro idraulico (o motore idraulico) converte la pressione del liquido in energia meccanica per completare il lavoro corrispondenteDopo che il lavoro è completato, il liquido è controllato dalla valvola idraulica per fluire indietro nel serbatoio idraulico in preparazione per il prossimo ciclo di lavoro.
Sistemi idrauliciL'acciaio è utilizzato in una varietà di applicazioni, tra cui l'industria della difesa, l'industria delle macchine utensili, l'industria metallurgica, l'industria automobilistica, l'industria tessile e l'industria navale.La tecnologia di trasmissione e controllo idraulica è stata ampiamente utilizzata nelle armi e nell'attrezzatura della marina.In questo caso, la Commissione ha adottato una decisione che prevede la creazione di un'agenzia di ricerca per la ricerca e lo sviluppo tecnologico (EASO) per la ricerca e lo sviluppo tecnologico (EASO) e la creazione di un'agenzia di ricerca per la ricerca e lo sviluppo tecnologico (EASO).and hydraulic off-road vehicles and hydraulic dump vehicles in the automobile industry (Veicoli idraulici e fuoristrada).
sistema di controllo idraulico
sistemi elettrici idraulici
