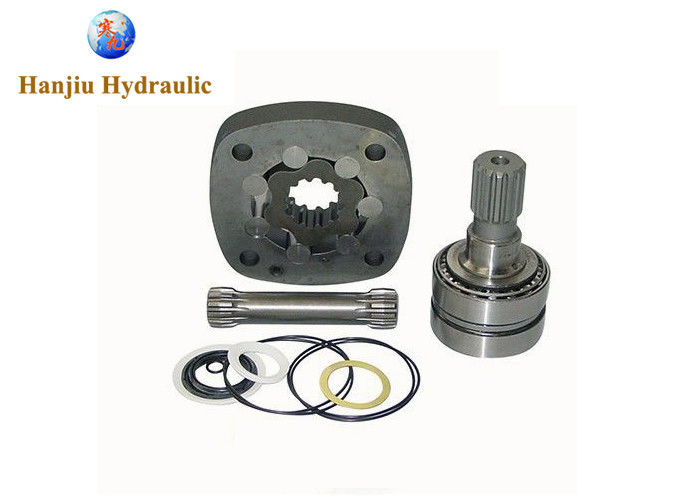

Parte di ricambio idraulica del motore, carbone Lynn 2000 manuali di rimontaggio di riparazione del motore del geroler della valvola a disco di serie

Rimontaggio

Controlli tutte le superfici di accoppiamento. Sostituisca tutte le parti che hanno
graffi o sbavature che potrebbero causare la perdita. Pulisca tutto il metallo
parti in solvente pulito. Messo in piega con aria. Non pulisca asciutto
con l'asciugamano di carta o del panno perché il residuo di stoffa o l'altra materia può
ottenga nel danno di causa e del circuito idraulico. Non usi
una sabbia grezza o provare ad archivare o frantumare queste parti. Controlli intorno
la scanalatura e l'area smussata dell'asse per le sbavature, scalfitture
o spigoli che possono danneggiare le guarnizioni quando reassem? bling la sede del cuscinetto.
NNote: Lubrifichi tutte le guarnizioni (prima di installazione) con il petro? gelatina di leum quale vaselina. Utilizzi le nuove guarnizioni quando
riunione del questo motore. Riferisca all'elenco dei pezzi (6-129) per
numero di corredo adeguato della guarnizione.

21. Utilizzi una stampa per installare la guarnizione di esclusione nel foro esterno di
sede del cuscinetto. Il labbro della guarnizione deve affrontare esternamente. Vedi
Figura 11. Se una stampa non è disponibile usi una plastica o
martello di gomma, stando attento a non danneggiare o non drizzare
guarnizione nel foro.

22. Rondella di rinforzo del posto nel foro della guarnizione. Guarnizione dell'asse del posto
sullo strumento dell'installazione (600496) e sulla guarnizione della stampa in
foro della guarnizione dell'alloggio.
23.Clamp che alloggiano in vice, vedono figura 1.
24. Pallottola protettiva del posto (vedi la nota qui sotto) sopra l'asse.
Applichi la vaselina al diametro interno di polvere e
guarnizione dell'asse. Potete avere bisogno di una stampa di installare l'asse e
meccanismo del supporto. Non distorca la guarnizione dell'asse. Danno
a questa guarnizione causerà la perdita.
NNote: Nota: Pallottola (600465), per le assi del diametro 1inch,
disponibile — da ordine speciale. Utilizzi il nastro sopra altro
assi per evitare il taglio delle guarnizioni.
25. Applichi la vaselina [alle 3,00] guarnizioni del diametro 76,0.
Installi la guarnizione nella sede del cuscinetto.
26. I perni di allineamento possono essere molto utili nel rimontaggio
del motore. Vedi la pagina 2. dell'elenco dell'utensile speciale. Se voi
i perni di uso, installano 2 perni diagonalmente opposti a nella sede del cuscinetto.

27. Installi la guarnizione facciale dell'asse nel piatto di usura come indicato
nella figura 11. Non distorca la guarnizione.
28. Installi il piatto di usura, si veda figura 11.
29. Applichi un film leggero di vaselina ai 76,0 [3,00]
guarnizione del diametro ed installare guarnizione nel piatto di usura.
30. Installi l'azionamento nell'albero di uscita.
31. Allini la tacca sul fuori del Geroler con
tacca sul piatto di usura. Installi il Geroler contro
il piatto di usura. Sia sicuro di conservare i rulli in
anello esterno se sono sciolti.
32. Installi l'azionamento della valvola nel Geroler.
NNote: L'installazione attualmente comprende 3 punti nella sincronizzazione
del motore. La sincronizzazione determina la direzione della rotazione? tion dell'albero di uscita.
Le parti della sincronizzazione includono:
1. Geroler
2. azionamento della valvola
3. piatto della valvola
4. valvola

Punto di sincronizzazione # 1 — Individui la più grande tasca aperta in
Geroler e segnarlo sul bordo esterno del Geroler.
33. Applichi un film leggero di vaselina ai 76,0 [3,00]
guarnizione del diametro. Installi la guarnizione nella scanalatura del piatto della valvola.

34. Allini la tacca sul fuori del piatto della valvola con
la tacca sul Geroler secondo le indicazioni di figura 12.
Punto di sincronizzazione # 2 — Individui l'apertura della scanalatura nella valvola
piatto di cui è in conformità con la più grande tasca aperta
il Geroler.
Punto di sincronizzazione # 3 — Individui qualunque delle aperture laterali di
la valvola ed allineare questa apertura con la scanalatura aperta del
piatto della valvola che è in conformità con la più grande tasca aperta del
Geroler. Installi la valvola girandola in senso orario fino al
i denti della spina dorsale si impegnano (massimo del dente della spina dorsale di 1/2). Ciò fornirà
la rotazione adeguata una volta pressurizzato secondo le indicazioni di figura 13.

35. Installi 2 molle e 2 perni nei fori situati in
foro dell'alloggio di valvola, secondo le indicazioni di figura 14.
36. Applichi un film leggero di vaselina ai 76,0 [3,00]
guarnizione del diametro. Installi la guarnizione nell'alloggio di valvola.
37. Applichi la vaselina alle guarnizioni facciali interne ed esterne.
Installi le guarnizioni sull'anello dell'equilibrio secondo le indicazioni di figura 15.

Importante: Installi le guarnizioni facciali nelle posizioni indicate dentro
Figura 15, o il motore non funzionerà correttamente. Faccia non
forza o piegare le guarnizioni facciali. Tutto il danneggiamento di queste guarnizioni
colpisca il funzionamento del motore.

38. Allini le tacche del perno in anello dell'equilibrio con i perni nel foro di
alloggio di valvola. Installi l'assemblea dell'anello dell'equilibrio in valvola
alloggio.

39. Infili il vostro dito in porto dell'alloggio di valvola.
Applichi la pressione parteggiare dell'anello dell'equilibrio secondo le indicazioni di
Figura 16. Anello della tenuta nella posizione finché l'alloggio di valvola non sia
sul posto contro il piatto della valvola (si veda figura 17).
NNote: Dopo l'installazione dell'alloggio di valvola sul piatto della valvola
controllo per la disposizione adeguata. Premi sulla valvola
alloggio. Dovreste ottenere una leggera molla action.get
leggera azione della molla.
