| Oggetto: | Motori di LSHT | Modello: | 2000 serie |
|---|---|---|---|
| Parti 1: | Sede del cuscinetto | Parti 2: | Asse |
| Parti 3: | Geroler | Parti 4: | Valvola |
| Evidenziare: | motore della valvola a disco del lsht,motore della valvola a disco del Ce,motore del geroler del Ce |
||

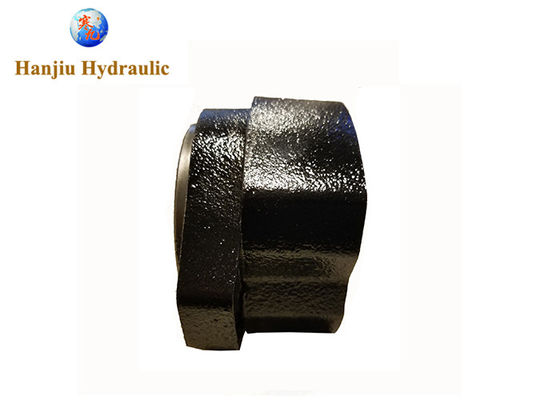

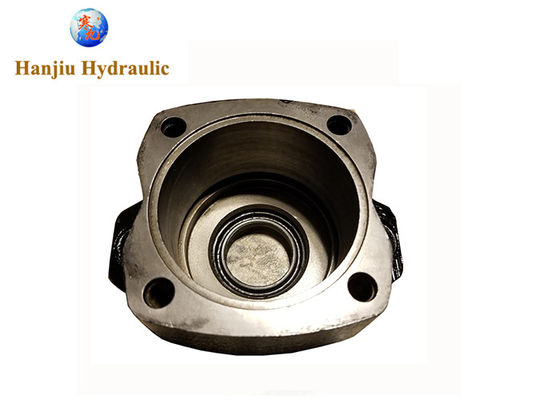

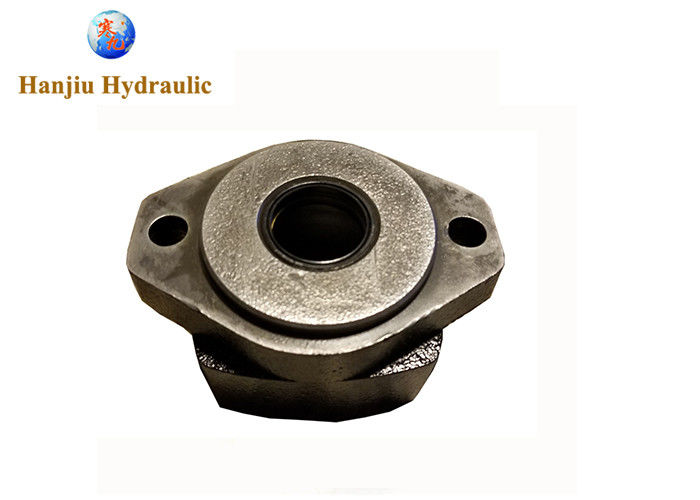

Sede del cuscinetto, 2000 serie, SAE A, carbone Lynn 2000 manuali di smontaggio di riparazione del motore del geroler della valvola a disco di serie
Smontaggio
La pulizia è estremamente importante quando ripara
motore idraulico. Lavoro in un'area pulita. Prima del distacco
le linee, puliscono completamente l'area di porto del motore. Uso
una spazzola metallica per rimuovere materiale straniero e detriti da
intorno ai giunti esteriori del motore. Controlli l'asse e
la scanalatura chiave, rimuove tutti gli scalfitture, sbavature o spigoli che potrebbero
danneggi le guarnizioni della sede del cuscinetto quando installano l'asse
e meccanismo del supporto. Prima di iniziare lo smontaggio
le procedure, vuotano l'olio dall'interno del motore.
1. Disponga il motore in un vice con l'albero di uscita giù.
Morsetto attraverso la flangia di supporto del motore non
l'alloggio. L'eccessiva pressione di pressione causerà
distorsione. Nel premere, usi qualche protettivo
dispositivo sul vice, quali le mandibole molli speciali, pezzi
di ebanite o del bordo.
Sebbene non tutti i disegni mostrino il motore in un vice, noi
raccomandi che teniate il motore nel vice durante
smontaggio e rimontaggio. Segua la pressione
le procedure hanno spiegato in tutto il manuale
2. Rimuova 4 bulloni dal motore.
3. Sollevi l'alloggio di valvola diritto su. Se con attenzione fatto
i perni, le molle, l'assemblea dell'anello dell'equilibrio e la valvola
rimanga sul piatto della valvola.
4. Rimuova con attenzione la guarnizione del diametro 76,0 [di 3,00] da
alloggio di valvola.
5. rimuova lo scolo di caso spina-con la guarnizione, da
alloggio di valvola.
6. rimuova 2 perni e 2 molle dall'anello dell'equilibrio
l'assemblea, vede figura 5.
7. Rimuova l'assemblea dell'anello dell'equilibrio.
8. rimuova le guarnizioni facciali interne ed esterne da
anello dell'equilibrio.
9. rimuova la valvola.
10. (A) rimuova il piatto della valvola.
11. (A) rimuova [le 3,00] guarnizioni del diametro 76,0 da
piatto della valvola.
12. (A) rimuova l'azionamento della valvola.
10. (B) rimuove l'anello dell'azionamento e di conservazione della valvola
11. (B) rimuove il piatto della valvola e la guarnizione del diametro 76,0 [di 3,00]
dal piatto della valvola
12. (B) rimuove il fermo dell'azionamento
13. Rimuova il Geroler. Sia sicuro di conservare i rulli dentro
l'anello esterno se sono sciolti.
14. Rimuova l'azionamento.
15. Rimuova [le 3,00] guarnizioni del diametro 76,0 da
indossi il piatto, si veda figura 7.
16. Rimuova il piatto di usura.
17. Rimuova la guarnizione facciale dell'asse dal piatto di usura.
18. Rimuova [le 3,00] guarnizioni del diametro 76,0 da
sede del cuscinetto.
19. Potete avere bisogno di una stampa di rimuovere l'asse ed il cuscinetto
assemblea da sede del cuscinetto. (Chiave deve essere
rimosso prima dell'eliminazione dell'asse.)
20. Utilizzi un piccolo cacciavite per rimuovere la guarnizione dell'asse,
guarnizione di esclusione e della rondella di rinforzo da cuscinetto
l'alloggio, vede figura 10. Non danneggi il foro di
alloggio.
NNote: Le diverse parti dell'asse e del meccanismo del supporto non sono
venduto esclusivamente. Sostituisca come unità.
